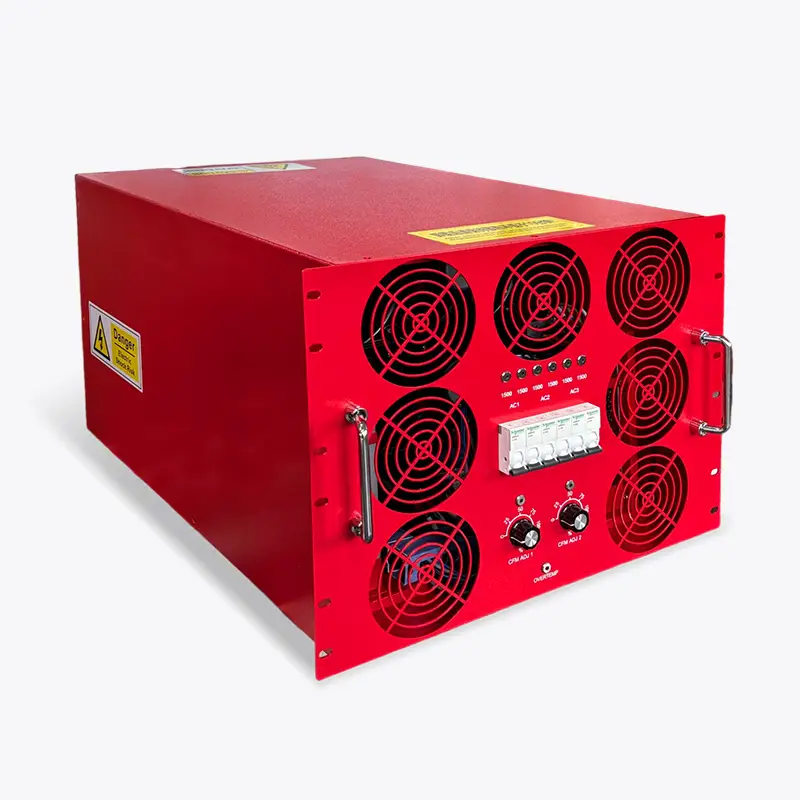

Bank beban rak fasa tunggal 9kW
Lukisan kandang (mm)
Helaian data
9kW tunggal fasa dipasang di rak beban bank | |
Nombor Model | RTLB09-RM |
Negara asal | China |
Kapasiti maksimum | 9kW |
Voltan ujian yang dinilai | Fasa tunggal, 230Vac |
Kekerapan | 50Hz-60Hz. |
Langkah beban | 1500w*6 |
Jenis perintang | Perintang bersirip |
Ketepatan keseluruhan mesin | ± 3% |
Toleransi elemen beban | ± 5% |
Voltan ujian penebat | 500Vac |
Sambungan Beban | Palam C20 *3 |
Perlindungan | Penggera suhu berlebihan |
Suhu Operasi | 0-75°C |
Suhu Penyimpanan | 0-85°C |
Arah aliran udara | Penyejukan paksa udara mendatar--Depan masuk, belakang keluar |
Bilangan Peminat | 4 keping |
Isipadu aliran udara (Lebih kurang CM/M) | 410CFM*4, jumlah isipadu udara 1640CFM |
Julat suhu udara MASUK-KELUAR (Delta T). | Maksimum 45℃ (persekitaran ujian kilang) |
Penilaian altitud | <2000m [masl] |
Bahan kabinet | keluli |
Penarafan IP ruang kawalan | IP 23 |
Kebolehgunaan | 3 pemegang pembawa |
Warna kandang | RAL3026 |
Dimensi kandang | |
Lebar*Kedalaman | 483mm*603mm (rak 19 inci) |
Ketinggian | 8U |
Anggaran Berat (KG) | 36kg |
Sistem kawalan bank beban | |
Kawalan manual | Pemutus litar Schneider +Kawalan isipadu udara |
Aksesori | C19 +C20, 2.5mm2, 3m |
Gambar Rujukan
A: Penunjuk status beban
B: Pemutus litar
C: Penunjuk status kipas (kipas dibahagikan kepada 2 baris)
D: Pengawal isipadu udara*2 (dengan langkah isipadu udara: 25% 50%, 75%, 100%)
E: Penggera suhu tinggi
