データシート

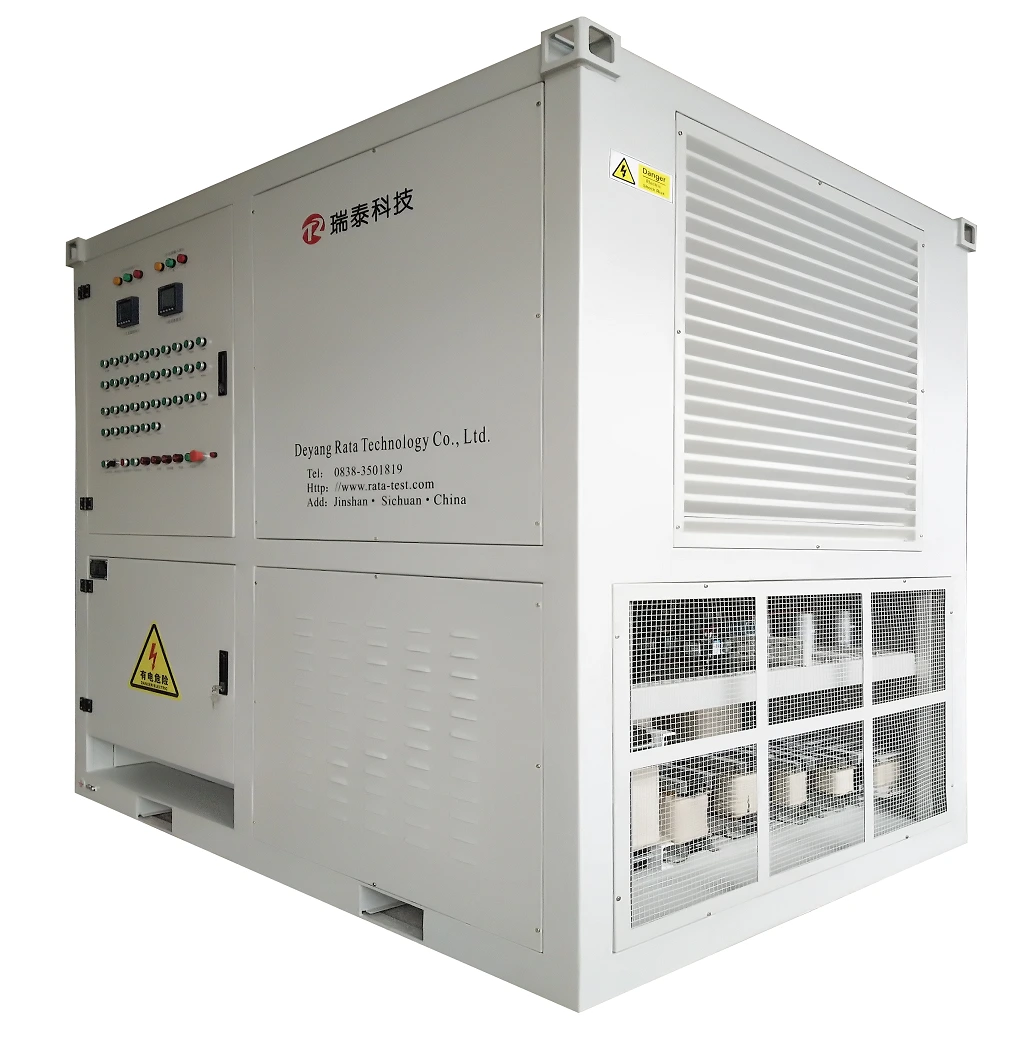

製品名 | 500kW/375kvar 抵抗誘導負荷バンク; |
| 型番 | RT625kVALB; |
| デザイン | 室内デザイン |
定格出力 | AC 380V、400V、415V、440V、690V（カスタマイズ可能）。3相4線式。錫メッキ銅バーで接続。 |
| 制御力 | AC380V、3相4線、クイックコネクタ/端子で接続。 |
| 頻度 | 50Hz/60Hz; |
| 積載精度 | ≤ 3%; |
| 3相バランス | アンバランス度≤3%; |
| デューティサイクル | 継続的な作業 |
| 絶縁 | F |
動作モード | 1)ローカルパネルスイッチング操作 2)リモートPC操作(ModバスTCP通信プロトコル、PLCシステム、操作ソフトウェア、ロードデータの保存と印刷をサポート)。 |
抵抗負荷ステップ | 1kW 解像度;1kW+2kW+2kW+5kW+10kW+10kW+20kW+50kW+100kW+100kW+100kW+100kW; |
抵抗器 | 8020 Ni-Cr合金フィン付き抵抗器。 |
| 誘導負荷ステップ | 1kvar解像度;1kvar+2kvar+2kvar+5kvar+5kvar+10kvar+10kvar+20kvar+20kvar+50kvar+50kvar+100kvar+100kvar; |
| インダクタ | 3相インダクター; |
冷却システム | 強制空冷、水平吸気および垂直排気、軸流ファン、3mの距離で80dB未満の騒音。 |
| 囲い | Q235スチール、粉体塗装。 |
保護 | 高温、風量低下、位相遅れ、短絡、ファンインターロック、緊急停止。 |
デジタルメーター | 電圧、電流、電力、力率、周波数。 |
荷重拡張 | 複数の負荷の並列拡張。 |
標準 | 国際規格、船舶規格、軍事規格、通信規格に準拠。 |
動き | リフトラグとフォークリフト穴 |
色 | RAL 7035（インダストリアルグレー） |
| 寸法 | 2100mm×1530mm×1955mm（長さ×幅×高さ） |
| 重さ | 1850キログラム |
周囲温度 | -20℃～50℃ |
湿度 | 最大100% |
高度 | 最大2500メートル |
大気圧 | 86～106kPa |
