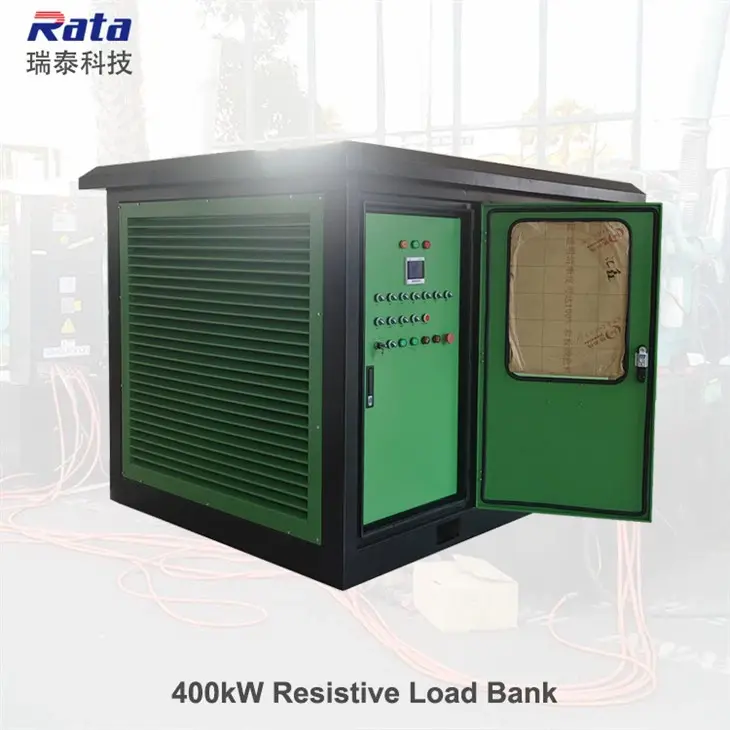

400kW AC抵抗負荷バンク 屋外設計
400kW AC 抵抗負荷バンクは、キャノピーと IP54 定格を備えた屋外用途として設計されました。負荷バンクは、ローカル パネル スイッチ制御とリモート PC 制御をサポートします。電源ケーブルは銅バーと端子に接続されます。
その品質は、品質管理システム全体の改善に尽力するチームによって保証されています。
400kW抵抗負荷バンク
屋外デザイン
400kW抵抗負荷バンク
400kW 抵抗負荷バンクは、キャノピーと IP54 定格を備えた屋外用途向けに設計されており、ローカル パネル用の防水および防雪機能付きカバーが付いています。
ロードバンクは、RJ45 通信インターフェイス、PLC システム、および Rata が提供する操作ソフトウェアによるローカル パネル スイッチング制御とリモート PC 制御をサポートします。
錫メッキ銅棒と端子で接続された電源ケーブル。接続しやすいように位相マークが付いています。
強制空冷、軸流ファンによる水平排気設計。3メートル以内での騒音は80dB未満です。
長い耐用年数を実現するために、8020 Ni-Cr 合金フィン抵抗器、ABB コンタクタ、Delixi ヒューズ、Siemens PLC システムが選択されました。
さまざまなクライアントの要件を満たすようにカスタマイズされた負荷バンクのエンクロージャの色。
生産
お客様が生産プロセスを把握できるよう、生産情報をお客様に提供します。
工場テスト
すべての負荷バンクは出荷前に工場テストを実施し、テストレポートとビデオがクライアントに提供されます。
梱包と配送
400kW交流抵抗負荷バンクは、通常、木箱とパレットに梱包されています。海上、鉄道、航空便で、お客様のご指定の場所または港まで配送いたします。
メインデータシート
| 定格電力容量 | 400kW、抵抗のみ |
| 定格電圧 | 415VAC、3相4線、錫メッキ銅バーで接続 |
| 制御電圧 | 380VAC、3相4線、端子に接続 |
| 制御モード | ローカルパネルスイッチング制御 + リモート PC 制御、ロードデータの保存と印刷をサポート |
| デザイン | 屋外設計、IP54 |
| 抵抗器 | 8020 Ni-Cr合金フィン抵抗器 |
| 冷却 | 強制空冷、水平排気 |
| 保護 | 高温、風量低下、短絡、過電流、位相遅れ、緊急停止 |
| サイズ | 1150×1400×1600mm |
| 重さ | 550kg |
会社紹介
Rataは11年にわたるロードバンクの設計・製造経験と、専門技術チーム、そして熟練した作業員を擁しています。当社のロードバンクは、韓国、インド、カザフスタン、サウジアラビア、フランス、ルワンダ、ニュージーランド、ペルー、ブラジル、アメリカなど、合計21カ国に輸出され、高い評価を得ています。
プロフェッショナルチーム
Rataにはプロの技術者チームと熟練した労働者がいます
24時間年中無休のサービス
Rata は、販売前、販売中、販売後のいずれにおいても 24 時間 7 時間のサービスを提供します。
3000㎡
ワークショップ
50
従業員
11
経験年数
18
特許
ビジネスパートナー
当社のロードバンク主要部品は、国内市場におけるトップクラスのブランドであり、過去11年間良好な関係を維持してきました。高品質の部品を使用することで、定期的なメンテナンスと正常な動作に基づき、ロードバンクの品質と長寿命を確保できます。
FAQ
1) HSコードとは何ですか？
ロードバンクのHSコードは9030899090です
2) これらのユニットを連続使用する場合の許容デューティ サイクルはどれくらいですか?
一般的に、負荷バンクは連続的に動作するように設計されています。負荷バンクには強制空冷システムが搭載されているため、長時間の動作が可能です。
3) 通常使用の場合、これらのユニットの予想寿命はどれくらいですか?
20年
4) 貴社の負荷バンクユニットは屋外での使用および展開向けに設計されていますか?
はい。屋外デザインも承っております。
5) ロードバンクユニットはどのようなタイプの制御インターフェースをサポートしていますか?
当社が提供する制御インターフェースには、RJ45、RS232、RS485が含まれます。
6) Modbus などの一般的なプロトコル、またはその他のリモート管理ソリューションやプロトコルと互換性がありますか?
はい。Modbus TCP などの一般的なプロトコルと互換性があります。
7) これらのユニットはすぐに納品可能ですか、それとも考慮すべきリードタイムがありますか?
ロードバンクの在庫はございません。お客様によってご要望が異なるためです。まずはご注文をお願いいたします。ロードバンクの電力容量と数量に応じて、生産に約30～50日かかります。
8) 貴社のユニットは安全性と性能に関する関連する国際規格に準拠していますか?
負荷バンクは、以下の基準に基づいて設計および製造されており、当社は負荷バンクの ISO9001:2015、ISO14001:2015、ISO45001:2018 および CE 証明書を取得しています。
システムの設計、製造、サービスは、品質管理システム（GB/T19001-2008）の要件に厳密に準拠し、以下の標準を参照する必要があります。
> IEC62271-1 高電圧開閉装置および制御装置
> IEC60529 筐体による保護の程度（IPコード）
> IEC60204 機械の安全性
> IEC61000 電磁両立性
> GB/T 2820.5-2009 往復動内燃機関駆動交流発電機セット パート5：発電機セット
> GB/T 13032-2010 船舶用ディーゼル発電機セット
> GB/T 1029-2005 三相同期機の試験方法
> GB 14711-2006 小型・中型回転電気機械の安全要求事項
> GJB 5785-2006 軍用内燃機関発電機セットの一般仕様
> GJB 235-1997 軍用AC移動式電源装置の一般仕様
> GJB 1488-92 軍用内燃機関の電源試験方法
9) これらのユニットの適切な取り扱いと操作に関するトレーニングやドキュメントを提供していますか?
はい、操作説明書をお送りいたします。
10) リモート操作ソフトウェアの使い方は？
リモート操作ソフトの操作説明書と動画をご提供いたします。
当社はこの製品の高品質を保証するために品質保証を行っています。
データシート
|
製品名 |
400kW 抵抗負荷バンク |
| 型番 | RT400kWLB; |
| デザイン | IP54規格の屋外設計 |
|
定格出力 |
AC415V、3相4線。錫メッキ銅バーで接続。 |
| 制御力 |
AC380V、3相4線、クイックコネクタ/端子で接続。 |
| 頻度 | 50Hz/60Hz; |
| 積載精度 | ≤ 3%; |
| 3相バランス | アンバランス度≤3%; |
| デューティサイクル | 継続的な作業 |
| 絶縁 | F |
|
動作モード |
1)ローカルパネルスイッチング操作 2)リモートPC操作(ModバスTCP通信プロトコル、PLCシステム、操作ソフトウェア、ロードデータの保存と印刷をサポート)。 |
|
抵抗負荷ステップ |
1kW 解像度；1kW+2kW+2kW+5kW+10kW+10kW+20kW+50kW+100kW×3； |
|
抵抗器 |
8020 Ni-Cr合金フィン付き抵抗器。 |
|
冷却システム |
強制空冷、水平吸気および排気、軸流ファン、3m の距離で 80dB 未満の騒音。 |
| 囲い | Q235スチール、粉体塗装。 |
|
保護 |
高温、風量低下、位相遅れ、短絡、ファンインターロック、緊急停止。 |
|
デジタルメーター |
電圧、電流、電力、力率、周波数。 |
|
荷重拡張 |
複数の負荷の並列拡張。 |
|
標準 |
国際規格、船舶規格、軍事規格、通信規格に準拠。 |
|
動き |
フォークリフトの穴; |
|
色 |
RAL 7035(インダストリアルグレー) |
| 寸法 | 1150×1400×1600mm |
| 重さ | 550キログラム |
|
周囲温度 |
-20℃～50℃ |
|
湿度 |
最大100% |
|
高度 |
2500メートルまで |
|
大気圧 |
86～106kPa |
