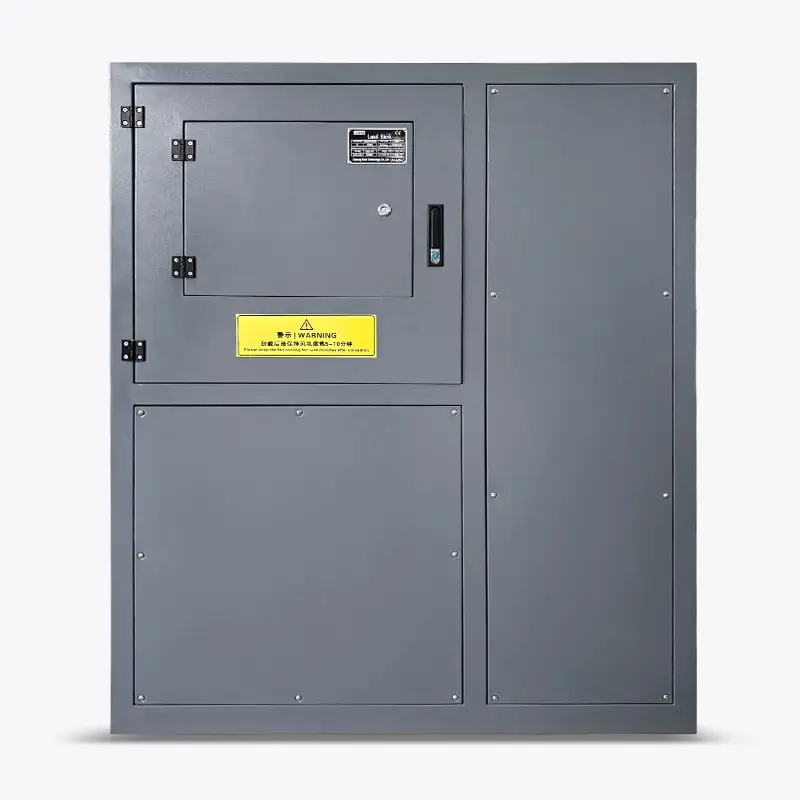

500KW 416V/208V för effekttestning av AC-resistiv lastbank 1

500KW 416V/208V för effekttestning av AC-resistiv lastbank 2

500KW 416V/208V för effekttestning av AC-resistiv lastbank 3

500KW 416V/208V för effekttestning av AC-resistiv lastbank 4

500KW 416V/208V för effekttestning av AC-resistiv lastbank 5

500KW 416V/208V för effekttestning av AC-resistiv lastbank 6

500KW 416V/208V för effekttestning av AC-resistiv lastbank

Ratas X500 500kW resistiva AC-lastbank är en högpresterande enhet som är speciellt utformad för testning av mellan- och lågspänningssystem. Denna lastbank är klassad till 416Vac / 208Vac och stöder trefas fyrtrådskoppling (stjärnkoppling) vid 50/60Hz och erbjuder en fin laststegsupplösning på 1kW.

Garantitid:

3 år

Leveranstid:

4 veckor

ISO-certifiering:

ISO9001/ISO14001

Stämpla:

RATA

Fabrikspris:

Förhandla

Leveransförmåga:

200 000 styck/stycken per månad

Hamn:

Shanghai och Guangzhou är båda tillgängliga

Betalningsvillkor:

L/C, Kontanter, Western Union, T/T, Paypal

Minsta orderkvantitet:

1 st

ODM & OEM:

Tillgänglig

Certifiering:

CE 60204-standarden

förfrågan

download

500KW 418V/206V för effekttestning av AC-resistiv lastbank

Skriva en recension

Produktintroduktion

Exakt reglering från 1 kW till 500 kW uppnås genom en flerstegskopplingskombination (1 kW till 200 kW). Lastelementstoleransen är ±2,5 %, vilket säkerställer noggranna testresultat.

● Kompatibel med dubbla spänningar, mångsidig i en enhet: Stöder 416 V AC / 208 V AC dubbelspänningsingång, 50/60 Hz universell, lämplig för vanliga kraftdistributionssystem över hela världen.

● Professionell effektkonfiguration: Nominell effekt 500 kW (PF=1,0), resistiv belastning, stabil och högprecisionstestning.

● Finstegning, flexibel styrning: Stöder finstegning från 1 kW med stegkombinationer: 1/2/5/10/20/50/100/200 kW, vilket möjliggör noggrann simulering av alla lastpunkter.

● Stark värmeavledning och bred miljöanpassningsförmåga: Hög luftvolym 1600 CBM/Min forcerad horisontell luftkylning, driftstemperatur -25 ℃ ~ +55 ℃, stabil under extrema arbetsförhållanden.

● Flera säkerhetsskydd: Utrustad med termisk nödavstängning, luftflödesbrytare, överbelastningsskydd för fläkten och nödstopp för att garantera testsäkerheten.

RITNINGAR FÖR INkapsling (mm)

Denna information är standardfunktioner för våra lastbanker. Vi strävar ständigt efter att förbättra vår design. Vi förbehåller oss rätten till ändringar med föregående meddelande. Den färdiga designen kan avvika något från detta givna datablad.

Framifrån

Sidovy

Allmän vy

Referensbilder

Huvudparametrar

Modellnr.	X500
Ursprungsland	Kina
Aktiv effektkapacitet (PF 1.0)	500
Aktiv effekt stegbelastning (kW)	1+2+2+5+10+10+20+50+100+100+200
Nominell testspänning	416 V AC/208 V AC
Frekvens	50/60Hz.
Faser	3
Ledningar (stjärnkoppling)	4
Upplösning på laddningssteget	1 kW
Spänningstolerans (kortvarig drift)	+5%
Tolerans för lastelement	±2.5%
Isoleringstest	600 V växelström
Ladda anslutningar	Kopparskenor
Skydd	Termiskt nödavstängning
	Luftflödesbrytare
	Överbelastningsskydd för fläkten
	Nödstopp
Styrspänning (hjälpströmförsörjning)	240V 50Hz
Luftflödesvolym (ungefär CMM)	1600 CBM/min.
Luftflödesriktning	Lufttvungen kylning_Horisontell
Typ av lastbrytande kontaktor	AC-kontaktorer
Nominell maximal omgivningstemperatur vid drift	+55°C
Nominell lägsta omgivningstemperatur vid drift	-25°C
Bärbarhet	Gaffeltruckhål
Färg	RAL 7035 (eller anpassad)
Kapslingsmått
Längd (mm)	1910
Bredd (mm)	1310
Höjd (mm)	1800
Vikt (kg)	850
Lastbankskontrollsystem
Manuell kontroll	Vippströmbrytare eller tryckknappar
Driva
416V	500 kW
208V	500 kW

Viktiga detaljer

IMG_8157 拷贝

IMG_9387 拷贝

IMG_9409 拷贝

WechatIMG548 拷贝

WechatIMG549 拷贝

WechatIMG550 拷贝

FAQ

Vilka är de viktigaste tekniska specifikationerna för Rata X500 500kW lastbank?

Rata X500 är en resistiv AC-lastbank på 500 kW, klassad för testspänningar på 416 V AC / 208 V AC. Den stöder både 50 Hz och 60 Hz frekvenser och arbetar i ett trefas, fyrtrådigt (stjärnkopplat) system. Den erbjuder en fin laststegsupplösning på 1 kW, med en total last justerbar från 1 kW upp till 500 kW.

Hur uppnås laststegsjusteringen i denna lastbank?

Laststegning uppnås genom en kombination av omkopplingsbara lastelement med olika effektklassningar, inklusive 1 kW, 2 kW, 2 kW, 5 kW, 10 kW, 10 kW, 20 kW, 50 kW, 100 kW, 100 kW och 200 kW. Dessa steg kan flexibelt kombineras för att uppnå en minsta upplösning på 1 kW, vilket möjliggör exakt lastkontroll.

Vilka är kylmetoden och driftsmiljökraven för X500-lastbanken?

X500 använder ett horisontellt luftkylsystem med en luftflödeskapacitet på 1600 CBM/min. Den är konstruerad för att arbeta kontinuerligt i ett brett omgivningstemperaturområde från -25 °C till +55 °C, vilket säkerställer stabil prestanda under långvariga tester.

Vilka säkerhetsfunktioner erbjuder lastbanken?

För att garantera säker drift är X500 utrustad med flera skyddsfunktioner, inklusive termisk nödavstängning, luftflödesbrytarskydd, överbelastningsskydd för fläkten och en nödstoppsknapp. Dessa funktioner kan automatiskt eller manuellt koppla bort lasten under onormala förhållanden, vilket garanterar säkerheten för både utrustning och personal.

Vilka typer av kraftsystem är X500-lastbanken lämplig för testning?

Lastbanken X500 är lämplig för testning av generatoraggregat, avbrottsfria strömförsörjningar (UPS), transformatorer, ställverk och andra mellan- och lågspännings-växelströmssystem. Den kan användas för att verifiera effektuttagskapacitet, stabilitet, transientrespons och överbelastningsskyddsprestanda.

Vilken är styrmetoden för lastbanken?

Lastbanken X500 använder en manuell styrmetod som manövreras via vippströmbrytare eller tryckknappar. Hjälpströmförsörjningen är klassad för 240 V, 50 Hz.

Hur portabel är lastbanken?

Enheten är utformad med gaffeltrucksfickor i basen, vilket möjliggör enkel transport och driftsättning på plats med gaffeltruck.

Hur påverkar spänningstolerans och lastelementtolerans testresultaten?

Lastbanken har en spänningstolerans på +5 % under kortvarig drift och en tolerans för lastelement på ±2,5 %. Dessa toleransnivåer säkerställer att lastbanken kan ge en stabil och relativt noggrann last under testning, vilket garanterar tillförlitligheten i prestandautvärderingen för den testade kraftutrustningen.

Vilken betydelse har den nominella testspänningen 416Vac / 208Vac vid effekttestning?

416Vac/208Vac är vanliga spänningsnivåer som används i industriella och kommersiella tillämpningar. Lastbankens förmåga att arbeta vid dessa spänningar innebär att den kan användas direkt för att testa kraftutrustning som uppfyller dessa standarder – såsom generatoraggregat och UPS-system i datacenter, fabriker och stora kommersiella byggnader – utan behov av ytterligare spänningsomvandlingsutrustning.

Vilken är isolationsteststandarden för lastbanken?

Isolationsteststandarden för lastbanken är 600 Vac, vilket indikerar att dess elektriska isoleringsdesign uppfyller relevanta säkerhetskrav och kan motstå en viss nivå av högspänningstestförhållanden.

Garantiservice?

3 år.

Erbjuder ni installations- och testsupport?

Ja, Rata erbjuder testtjänster på plats, inklusive installation av utrustning, konfiguration och dataloggning.

Hur många länder har ni exporterat till?

Vi exporterar till över 80 länder världen över.

Varför välja oss?

Vi har ISO- och CE-certifieringar och är auktoriserade fabriker för varumärkena Siemens och Schneider Electric.
