Banco di carico montato su rack da 3 kW con doppia alimentazione

Il banco di carico rack è un tipo di apparecchiatura di prova utilizzata principalmente per testare le prestazioni e l'affidabilità di alimentatori, UPS (gruppi di continuità) e altre apparecchiature. Di seguito sono riportate alcune applicazioni comuni dei banchi di carico su rack:

1) Test dell'alimentatore: può simulare varie condizioni di carico per verificare le caratteristiche di uscita dell'alimentatore, come stabilità della tensione, capacità di corrente, fattore di potenza, ecc.

2) Test UPS: utilizzato per testare le prestazioni dei sistemi UPS in diverse condizioni di carico, tra cui la durata della batteria, il tempo di commutazione, ecc.

3) Test del data center: durante la costruzione o l'aggiornamento dei data center, può essere utilizzato per testare la capacità di alimentazione dei rack dei server, delle apparecchiature di rete, ecc.

4) Accettazione delle apparecchiature: aiuta a determinare se le apparecchiature di alimentazione o UPS appena acquistate soddisfano i requisiti delle specifiche.

5) Manutenzione e risoluzione dei problemi: l'esecuzione di test tramite un banco di carico può aiutare a determinare la causa di un malfunzionamento dell'alimentazione o dell'UPS.

6) Validazione della ricerca e della progettazione: fornisce uno strumento efficace ai produttori di alimentatori e UPS per convalidare la progettazione e le prestazioni dei nuovi prodotti.

7) Formazione e istruzione: utilizzati per formare il personale tecnico affinché comprenda i principi di funzionamento e i metodi operativi dei sistemi di alimentazione e UPS.

8) Valutazione dell'efficienza energetica: misurando la potenza in ingresso e in uscita, è possibile valutare l'efficienza energetica di una fonte di alimentazione o di un UPS.

In sintesi, i banchi di carico per rack trovano ampia applicazione nei test di potenza e UPS, nonché in settori correlati, e sono fondamentali per garantire l'affidabilità e le prestazioni dei sistemi di alimentazione.

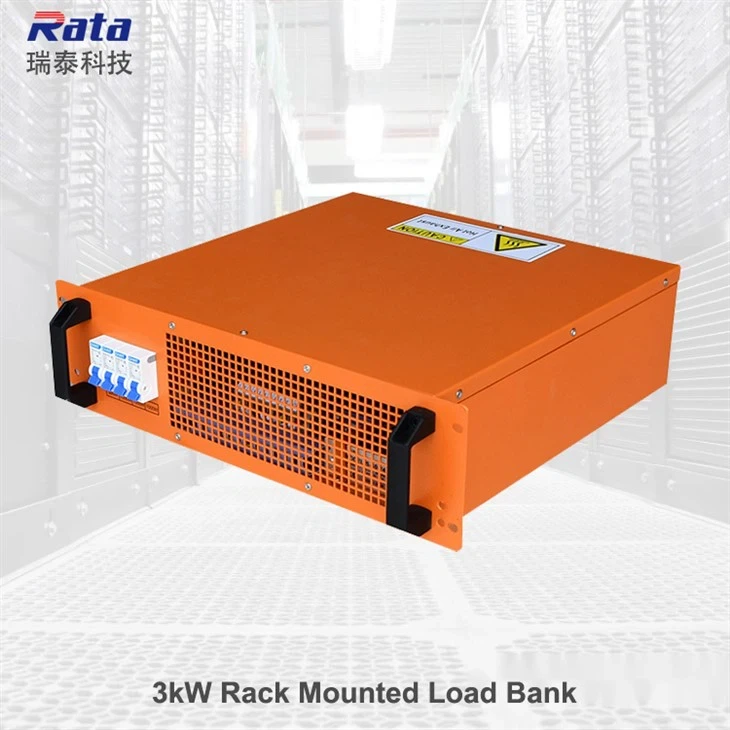

Banco di carico resistivo da 3 kW montato su rack, generalmente utilizzato per i test di carico dei data center. Le sue funzioni possono includere una fonte di alimentazione singola/doppia, un allarme per alte temperature, un volume d'aria regolabile, un display CFM, un misuratore digitale per tensione, corrente, potenza e un telecomando per le scelte.

Il banco di carico montato su rack verrà imballato in cartone e pallet di legno per il trasporto.

>Gli operatori devono leggere le CONSIDERAZIONI SULLA SICUREZZA e la PROCEDURA DI COLLEGAMENTO prima di eseguire le seguenti istruzioni operative.

■ Assicurarsi che l'interruttore di alimentazione sia in posizione OFF.

■ Assicurarsi che tutti gli interruttori di selezione siano in posizione OFF.

■ Accendere l'interruttore di alimentazione e assicurarsi che la ventola ruoti correttamente senza limitare il flusso d'aria.

■ Attivare i canali di corrente di carico appropriati alla corrente di carico richiesta.

■ Al termine del test, spegnere tutti gli interruttori di corrente di carico.

■ Non spegnere l'interruttore di alimentazione o la fonte di alimentazione.

■ Assicurarsi che la ventola rimanga in funzione per 5 minuti per raffreddare gli elementi del resistore.

■ Quando gli elementi del resistore sono freddi, spegnere l'alimentazione, spegnere la fonte di alimentazione e scollegare il cavo dalla fonte di alimentazione.

Componenti di buona qualità possono garantire che il banco di carico abbia una buona qualità e una lunga durata, in base alla regolare manutenzione e al normale funzionamento.
