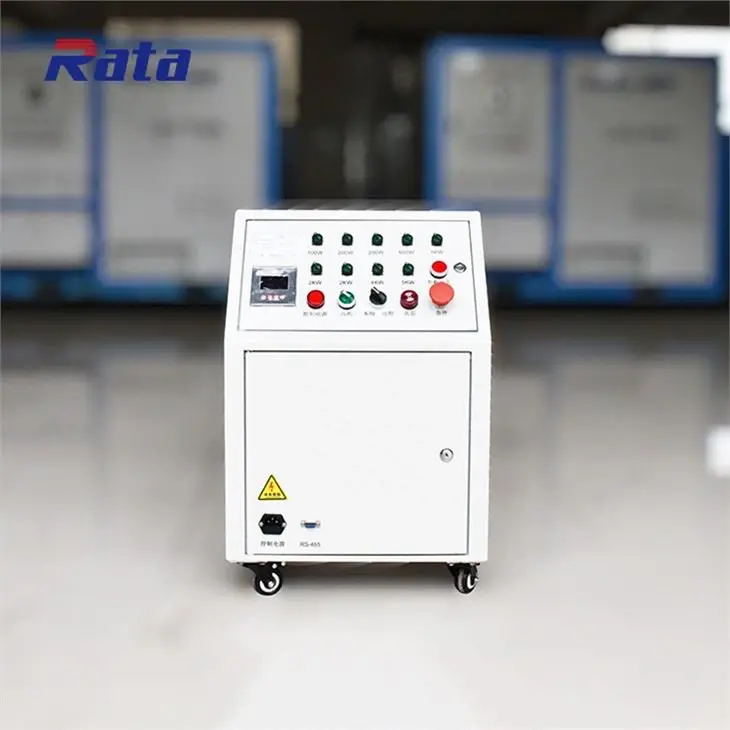

15kW 負荷バンク R15kW/264V/50Hz 発電機セット試験負荷装置
R15kW/264V/50Hzロードバンクは、2022年4月にお客様のご要望に応じて当社がカスタマイズした発電機セット試験用負荷装置です。定格出力は15kW、定格電圧はAC 264V、定格電流は42A、重量は約55kgです。UPSロードボックスの制御モードには、ローカル手動制御とリモート上位コンピュータによる自動制御が含まれます。
最もプロフェッショナルなRataメーカーかもしれません。
導入
R15kW/264V/50Hz負荷バンクは、2022年4月にお客様のご要望に基づき当社がカスタマイズした発電機セット試験用負荷装置です。定格出力は15kW、定格電圧はAC 264V、定格電流は42A、重量は約55kgです。UPS負荷バンクの制御モードには、ローカル手動制御とリモート上位コンピュータによる自動制御が含まれます。
制御システム
負荷バンクの制御は、ローカル手動制御とリモート PC 制御に分かれています。
供給リスト
|
機器コンポーネント |
量。 |
|
15kW/AC264V/50Hz/PF=1.0 |
1 |
|
操作およびメンテナンス手順 |
2 |
|
受入証明書 |
1 |
|
検査報告書 |
1 |
|
電気回路図 |
2 |
|
PCソフトウェア |
1 |
標準
システムの設計、製造、サービスは、GB/t19001-2008「品質管理システム」の要求事項に厳密に準拠し、以下の標準を参照します。システムの最終的な生産計画は、両当事者が合意した技術協定に従うものとします。
|
国家標準 |
|
|
GB/t2820.52009 |
往復動型内燃機関がオルタネーターを駆動します。パート5：発電機セット |
|
GB/t13032-2010 |
船舶用ディーゼル発電機セット。 |
|
GB/t1029-2005 |
三相同期モーターの試験方法。 |
|
GB14711-2006 |
小型および中型回転電気機械の安全要件。 |
|
軍事規格 |
|
|
GJB 2815-97 |
軍用内燃機関負荷に関する一般仕様 |
|
GJB235a-97 |
軍用ACモバイル負荷の一般仕様 |
|
GJB 235-87 |
産業用および中間周波数移動負荷に関する一般技術条件 |
|
GJB 1488-93 |
軍用内燃機関負荷の一般試験方法 |
|
業界標準 |
|
|
JB/t10303-2001 |
電力周波数ディーゼル発電機セットの技術的条件 |
この製品は品質と価格の面で競争上の優位性を持っています。
データシート
|
注: すべてのパラメータは参考用であり、カスタマイズ可能です |
|
|
製品名 |
15kW負荷バンク |
|
仕様 |
R15kW/264VAC/50Hz |
| 定格電流 | 42A |
|
形成 |
負荷バンク1つ（乾燥抵抗負荷、電気制御コンポーネント、計測および制御システムを含む） |
|
ロードステップ |
100W、2*200W、500W、1kW、2*2kW、4kW、5kW |
|
負荷接続 |
銅棒 |
|
抵抗器 |
各抵抗素子：絶縁インピーダンスDC1000V/100MΩ以上 耐電圧 AC 2000V 5分間 各抵抗管の抵抗誤差:±3% |
|
負荷制御 |
ローカル自動制御とリモートPC制御 |
|
積載精度 |
≤ 3% |
|
三相バランス |
アンバランス度≤3% |
|
最小ステップ |
100W |
|
作業モード |
継続的な作業 |
|
荷物の保護 |
短絡、過電流、高温、ファン故障保護 |
|
外部電源 |
380V/50Hz |
|
冷却モード |
強制空冷、水平排気 |
|
断熱クラス |
F |
|
測定精度 |
表示精度は0.5、サンプリング精度は0.2 |
|
電気パラメータ表示 |
三相電圧、三相電流、周波数、電力など |
|
荷重拡張 |
複数の負荷の並列展開 |
|
標準 |
国際規格、船舶規格、軍事規格、通信規格に準拠 |
|
輸送 |
ロードバンクには、長距離輸送の要件を満たす荷重支持リフティングホールがあります。 |
|
色 |
カスタマイズ |
| 寸法 | 600mm×420mm×560mm（長さ×幅×高さ） |
| 重さ | 55キロ |
|
周囲温度 |
-20℃～50℃ |
|
湿度 |
最大100% |
|
高度 |
2500メートルまで |
|
大気圧 |
86～106kPa |
