Bank Muatan RLC R1500kW/L1150kvar/C1500kvar
Sistem ujian unit penjana jenis kontena R1500kW-L1150kvar-C1500kvar terdiri daripada dua bahagian: pengukuran dan kawalan dan beban, terutamanya termasuk kabinet beban AC kering, sistem pemerolehan data, sistem kawalan penambahan dan pemunggahan beban automatik, peranti pelesapan haba, kawalan tambahan dan PC...
menawarkan perkhidmatan selepas jualan yang mantap untuk Rata.
R1500kW/L1150kvar/C1500kvar Muatan bank
Bank beban R1500kW/L1150kvar/C1500kvar direka bentuk sebagai kegunaan luar, mod kawalan pensuisan panel tempatan dan mod kawalan PC jauh untuk pilihan pelanggan. Kawalan PC jauh menyokong memuatkan data menyimpan dan mencetak. Pengambilan udara mendatar dan saluran keluar udara menegak dengan saluran udara.
Reka bentuk luar
Setempat + mod kawalan jauh
perkhidmatan tersuai berkualiti tinggi
Sistem ini ialah peralatan ujian beban tenaga elektrik yang dibangunkan secara bebas oleh Party B. Dengan menggabungkan modul beban kering dengan modul pengukuran dan kawalan automatik, ia boleh mengesan kuasa output dan kapasiti membawa beban set penjana untuk diuji, merealisasikan ujian tetapan, turun naik, pemuatan mendadak, pemunggahan secara tiba-tiba, analisis rakaman gelombang, analisis harmonik, dll., dan menguji parameter elektrik set penjana, termasuk parameter statik dan parameter dinamik. Sistem ini boleh digunakan bersama-sama dengan komputer untuk mencapai kawalan pintar, secara automatik melengkapkan ujian khas semua parameter elektrik set penjana, menjana jadual dan lengkung, menjana laporan ujian standard Cina/Inggeris mengikut keperluan templat yang disediakan oleh Pihak A, dan menyokong percetakan.
Lembaran Data Utama
| Kapasiti kuasa dinilai | R1500kW-L1150kvar-C1500kvar |
| Voltan terkadar | 400VAC, wayar 3 fasa 4, 50Hz, disambungkan dengan bar tembaga bersalut timah |
| Kawalan voltan | 380VAC, wayar 3 fasa 4, 50Hz, disambungkan dengan penyambung pantas |
| Faktor kuasa | 0.8 |
| Mod kawalan | Mod kawalan panel tempatan + mod kawalan konsol jauh, menyokong penjimatan dan pencetakan data beban |
| Reka bentuk | Jenis bekas dengan IP54 |
| Perintang | Perintang bersirip aloi Ni-Cr |
| Induktor | 3 fasa induktor |
| Kapasitor | Dibekalkan oleh pelanggan |
| Menyejukkan | Penyejukan udara paksa; pengambilan udara mendatar dan saluran keluar udara menegak dengan saluran udara |
| Saiz | 4500×2438×2900mm |
| Berat badan | 16000kg |
mempunyai banyak pengalaman reka bentuk dan pembuatan.
Helaian Data
Muatkan bank Parameter | Komposisi sistem | Jenis bekas luar, beban rintangan, beban induktif, beban kapasitif, pemerolehan data, bahagian kawalan elektrik, peranti penyejuk dan kawalan perlindungan beban |
Dinilai c apacity | Kuasa aktif 1500kW kuasa reaktif induktif 1150kvar kuasa reaktif kapasitif 1500kvar (ruang pemasangan kapasitor tersimpan dan fungsi kawalan, tetapi tiada kapasitor) | |
Uji voltan | Sambungan sudut voltan rendah boleh mengukur AC0.4kV , 0.44kV, sambungan bintang voltan rendah ialah 0.48kVA, C0.6kV, 0.66kV, 0.69kV, dan ujian voltan tinggi boleh mengukur 3.3kV, 6.6kV, 10.5kV melalui pengubah voltan kabinet voltan sederhana | |
Kekerapan dinilai | 50hz | |
Kekerapan ujian | 50hz ～ 60hz | |
Ciri-ciri beban | I beban berintegrasi rintangan, kearuhan dan kemuatan boleh berjalan secara selari | |
Faktor Kuasa | Induktif 0.8-1, kapasitif 0.9-1 | |

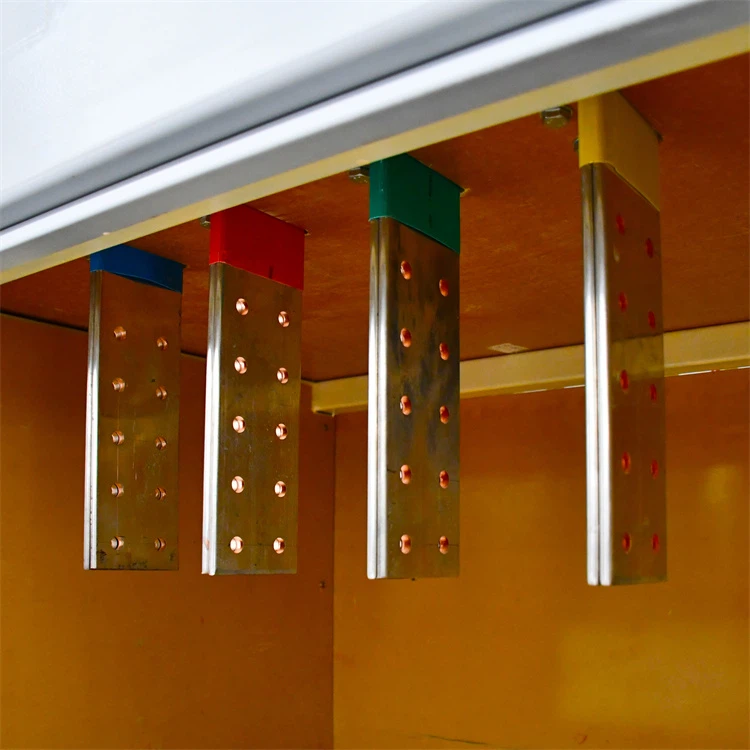

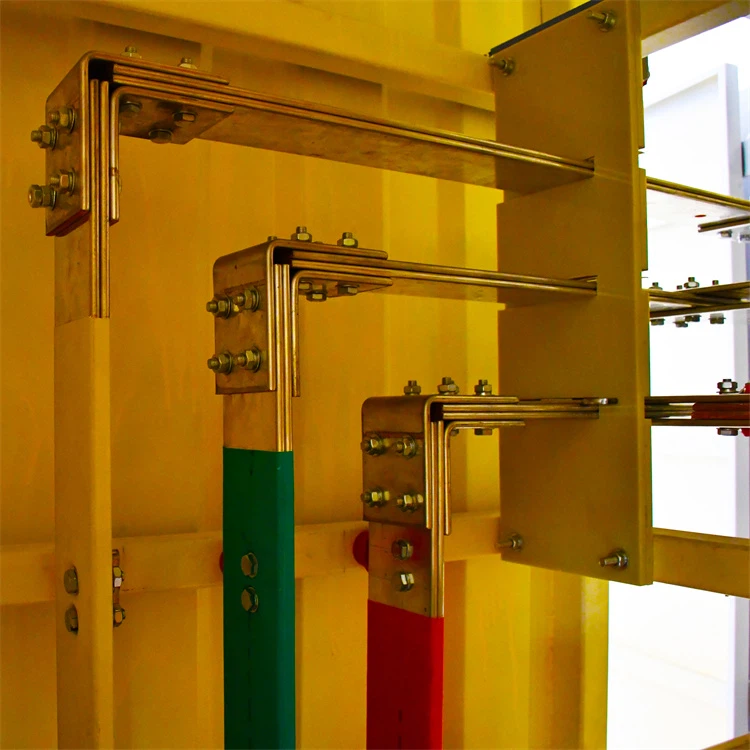

Muatkan sambungan | Bar tembaga, pensuisan star-delta manual | |
Ketepatan memuatkan | ±3% | |
Imbangan tiga fasa | Tahap ketidakseimbangan ≤ 3% | |
Cara kerja | C bekerja secara berterusan | |
Kuasa kerja | AC380V/50Hz/sistem empat wayar tiga fasa/ 80kW | |
C kaedah ooling | Penyejukan udara paksa (masuk sisi dan alur keluar atas) | |
Kelas penebat | F | |
Gred antikarat | C4 | |
Ketepatan ukuran parameter | Ketepatan pensampelan instrumen 0.2 (voltan ±0.5%, semasa ±0.5%, kekerapan ±0.1%, kuasa ±1%, faktor kuasa ±1%) | |
Resolusi pemuatan minimum | 0.1kW / 0.1kvar / 0.1kvar | |
L oad langkah | Kuasa aktif 1500kW(R) : 0.1kW, 0.2kW*2 , 0.5kW, 1kW*2, 2kW, 5kW, 10kW*2, 20kW, 50kW, 100kW*2 , 200kW*6 Kuasa induktif 1150kvar (L): 0.1kvar, 0.2kvar*2, 0.5kvar, 1kvar*2, 2kvar, 5kvar, 10kvar*2, 20kvar, 50kvar*2, 100kvar*10 Kuasa kapasitif 1500kvar (C): 0.1kvar, 0.2kvar*2, 0.5kvar, 1kvar *2, 2kvar, 5kvar, 10kvar*2, 50kvar, 100kvar*14 | |
Fungsi kawalan beban | C kaedah ontrol | Kawalan manual tempatan dan kawalan konsol jauh (1 set sistem kawalan, boleh digunakan secara selari) |
O terminal peting | Butang manual tempatan/butang jauh/kawalan pintar jauh | |
Fungsi pengukuran dan kawalan | I, V, Hz , kW, COSΦ , dsb., pengesanan penunjuk prestasi elektrik, pemantauan parameter elektrik sistem, dan pengumpulan data automatik | |
L kawalan oad | B perlaksanaan utton/PC-contactor | |
L perlindungan oad | Litar pintas, voltan lebih, suhu tinggi, isipadu udara, perlindungan penutupan kecemasan | |
Gunakan suhu persekitaran | -10℃ ～ +55℃ | |
Muatkan persekitaran kerja dan parameter kotak | U ketinggian | ≤2500 meter |
Kelembapan relatif | ≤95%RH | |
Tekanan atmosfera | 86-106Kpa | |
Muatkan bank saiz | 6000mm×2438mm×2900mm (panjang×lebar×ketinggian) | |
W lapan | Bekas kira-kira 15000Kg | |
Kelas perlindungan | IP56 | |
U lokasi berjubin | O di luar rumah | |
W status orking | C bekerja secara berterusan | |
I pemasangan dan pengangkutan | Badan kotak mempunyai lubang angkat beban dan soket kereta, yang memenuhi syarat pengangkutan jarak jauh oleh kereta | |
L pengembangan oad | Bekas muatan 1+N boleh dikembangkan secara selari | |
B warna lembu | mengikut awak keperluan | |
Skop permohonan | Sesuai untuk set penjana gas, set penjana diesel marin, set penjana diesel darat, sistem UPS | |
Piawaian sistem | Memenuhi ujian piawaian antarabangsa, piawaian kapal, piawaian ketenteraan dan piawaian telekomunikasi | |
Jenama komponen utama | C ontactor | ABB |
F guna | Tracy | |
PLC | Siemens | |
Perintang aloi | Musytari | |
C apasitor | Wisconsin | |
Induktor | Rata (penyelidikan dan pembangunan bebas) | |
D perisian pengurusan ata | Rata (penyelidikan dan pembangunan bebas) | |
O keperluan lain | 1. Persampelan semasa/voltan Kabinet beban tetap mempunyai pensampelan arus beban, dan pensampelan voltan beban termasuk pensampelan akhir beban dan penukaran pensampelan akhir penjana, untuk menghapuskan pengaruh garisan pada hasil pengukuran. 2. Konsol pintar harus mempunyai antara muka terminal paparan luaran VGA atau DVI untuk memenuhi keperluan Pihak A untuk paparan lanjutan. 3. Keperluan pemasangan 1) Kabinet beban dipasang dengan tetap di luar bengkel. 2) Konsol pintar dipasang di bilik kawalan tanah dan disambungkan ke kabinet beban melalui kabel kawalan. 4. Data dan bentuk gelombang pada kabinet beban boleh dihantar ke konsol pintar dan dipaparkan 5. Apabila beban diperluaskan, ia hanya boleh dikawal pada konsol utama, dan kawalan pada konsol hamba gagal, dan data ujian hanya boleh dipaparkan pada konsol utama, dan jumlah parameter beban boleh dipaparkan 6. Pembekal hendaklah menyediakan Pihak A dengan gambar rajah struktur Bank Beban dalam tempoh 10 hari semula jadi selepas menandatangani kontrak, supaya Pihak A boleh menyediakan asas pemasangan bank Beban terlebih dahulu. 7. Pembekal hendaklah menyediakan pembeli dalam tempoh 10 hari semula jadi selepas menandatangani kontrak: gambar rajah pemasangan elektrik dan pendawaian peralatan yang dibekalkan. | |

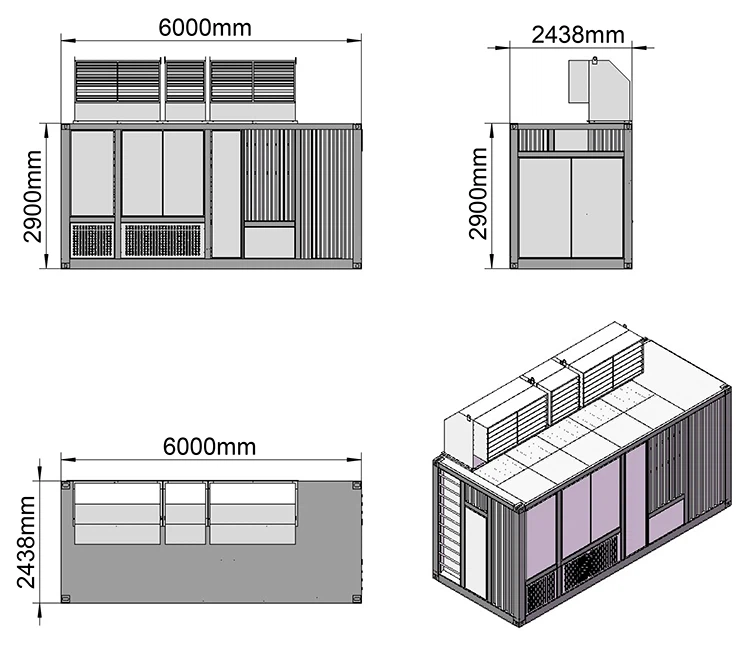

Lukisan reka bentuk:

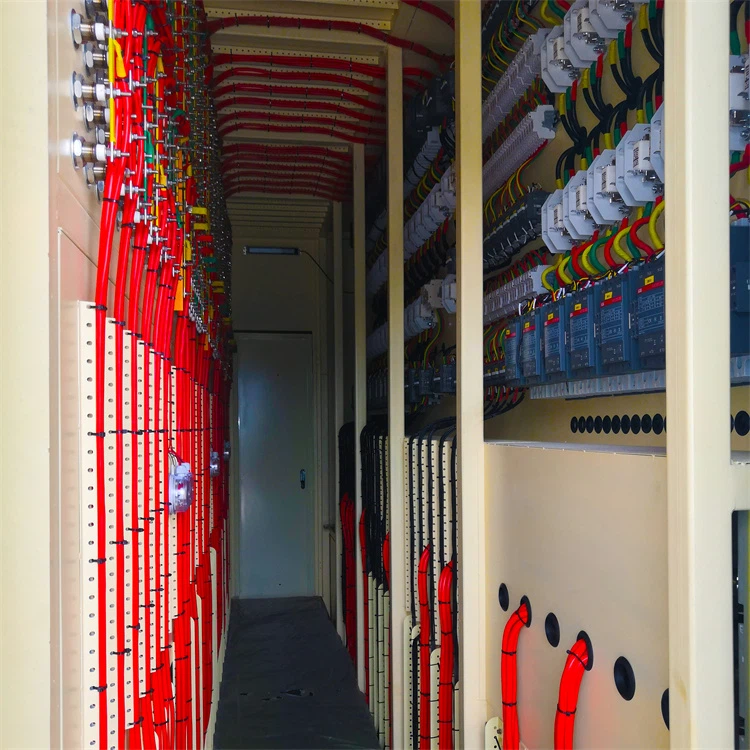

Butiran:
