Scheda dati
Parametri del banco di carico | Composizione del sistema | Tipo di contenitore esterno, carico resistivo, carico induttivo, carico capacitivo, acquisizione dati, parte di controllo elettrico, dispositivo di raffreddamento e controllo della protezione del carico |

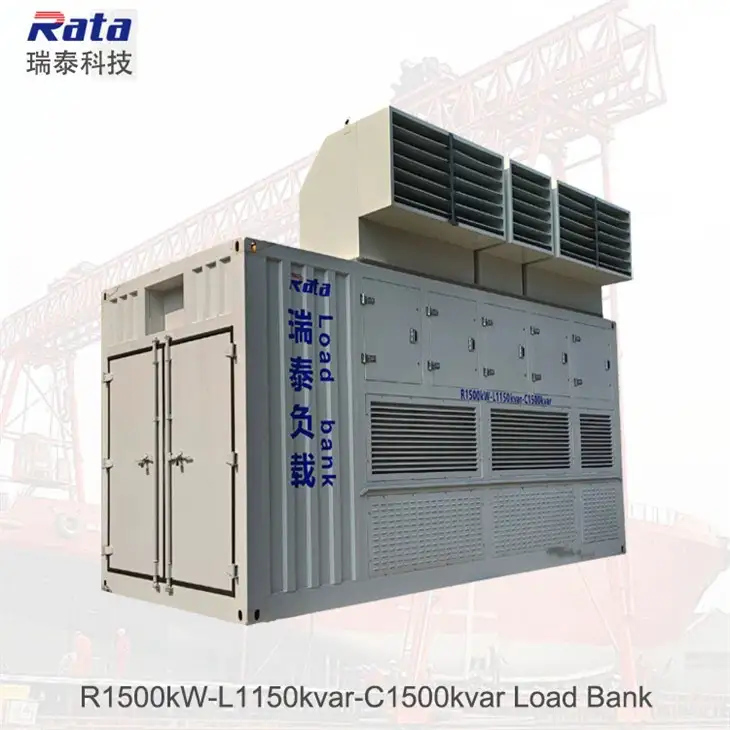

Capacità nominale | Potenza attiva 1500kW . Potenza reattiva induttiva 1150kvar . Potenza reattiva capacitiva 1500kvar (spazio di installazione del condensatore riservato e funzioni di controllo, ma nessun condensatore) | |
Tensione di prova | Il collegamento angolare a bassa tensione può misurare AC0,4 kV, 0,44 kV , il collegamento a stella a bassa tensione è 0,48 kVA, C0,6 kV, 0,66 kV, 0,69 kV e il test ad alta tensione può misurare 3,3 kV, 6,6 kV, 10,5 kV attraverso il trasformatore di tensione dell'armadio di media tensione | |
Frequenza nominale | 50 Hz | |
Frequenza del test | 50 Hz ~ 60 Hz | |
Caratteristiche del carico | Carichi integrati di resistenza, induttanza e capacità possono funzionare in parallelo | |
Fattore di potenza | Induttivo 0,8-1, capacitivo 0,9-1 | |
Collegamento del carico | Barra di rame, commutazione manuale stella-triangolo | |
Precisione di caricamento | ±3% | |
Equilibrio trifase | Grado di squilibrio ≤ 3% | |
Modo di lavorare | C ontinuamente funzionante | |
Potenza di lavoro | AC380V/50Hz/sistema trifase a quattro fili/80kW | |
Metodo di raffreddamento | Raffreddamento ad aria forzata (ingresso laterale e uscita superiore) | |
Classe di isolamento | F | |
Grado anticorrosione | C4 | |
Precisione della misurazione dei parametri | Precisione di campionamento dello strumento 0,2 (tensione ±0,5%, corrente ±0,5%, frequenza ±0,1%, potenza ±1%, fattore di potenza ±1%) | |
Risoluzione minima di caricamento | 0,1 kW / 0,1 kvar / 0,1 kvar | |
Passi di carico | Potenza attiva 1500kW(R) : 0,1 kW, 0,2 kW*2, 0,5 kW, 1 kW*2, 2 kW, 5 kW, 10 kW*2, 20 kW, 50 kW, 100 kW*2, 200 kW*6 Potenza induttiva 1150kvar (L): 0,1 kvar, 0,2 kvar*2, 0,5 kvar, 1 kvar*2, 2 kvar, 5 kvar, 10 kvar*2, 20 kvar, 50 kvar*2, 100 kvar*10 Potenza capacitiva 1500kvar (C): 0,1 kvar, 0,2 kvar*2, 0,5 kvar, 1 kvar *2, 2 kvar, 5 kvar, 10 kvar*2, 50 kvar, 100 kvar*14 | |
Funzione di controllo del carico | Metodo di controllo | Controllo manuale locale e controllo della console remota (1 set di sistema di controllo, utilizzabile in parallelo) |
Terminale operativo | Pulsante manuale locale/pulsante remoto/controllo intelligente remoto | |
Funzione di misurazione e controllo | I, V, Hz, kW, COSΦ, ecc., rilevamento degli indicatori di prestazione elettrica, monitoraggio dei parametri elettrici del sistema e raccolta automatica dei dati | |
Controllo del carico | Esecuzione con contattore a pulsante /PC | |
Protezione del carico | Protezione da cortocircuito, sovratensione, alta temperatura, volume d'aria, arresto di emergenza | |
Utilizzare la temperatura ambiente | -10℃~+55℃ | |
Carica l'ambiente di lavoro e i parametri della casella | Altitudine d' uso | ≤2500 metri |
Umidità relativa | ≤95%RH | |
pressione atmosferica | 86-106 Kpa | |
Dimensioni del banco di carico | 6000mm×2438mm×2900mm (lunghezza×larghezza×altezza) | |
Peso | Contenitore da circa 15000 kg | |
Classe di protezione | IP56 | |
Posizione utilizzata | All'aperto | |
Stato lavorativo | C ontinuamente funzionante | |
Installazione e trasporto | Il cassone è dotato di fori di sollevamento portanti e prese per auto, che soddisfano le condizioni del trasporto a lunga distanza in automobile | |
Espansione del carico | I contenitori di carico 1+N possono essere espansi in parallelo | |
Colore della scatola | Secondo le vostre esigenze | |
Ambito di applicazione | Adatto per gruppi elettrogeni a gas, gruppi elettrogeni diesel marini, gruppi elettrogeni diesel terrestri, sistemi UPS | |
Standard di sistema | Soddisfare i test degli standard internazionali, degli standard navali, degli standard militari e degli standard delle telecomunicazioni | |
Principali marche di componenti | Contattore | ABB |
F uso | Tracy | |
PLC | Siemens | |
Resistenza in lega | Giove | |
condensatore | Wisconsin | |
Induttore | Rata (ricerca e sviluppo indipendente) | |
Software di gestione dei dati | Rata (ricerca e sviluppo indipendente) | |
Altri requisiti | 1. Campionamento di corrente/tensione L'armadio di carico fisso è dotato di campionamento della corrente di carico e il campionamento della tensione di carico include il campionamento dell'estremità del carico e la conversione del campionamento dell'estremità del generatore, in modo da eliminare l'influenza della linea sui risultati della misurazione. 2. La console intelligente deve avere un'interfaccia terminale di visualizzazione esterna VGA o DVI per soddisfare i requisiti della Parte A per la visualizzazione estesa. 3. Requisiti di installazione 1) L'armadio di carico è installato in modo fisso all'esterno dell'officina. 2) La console intelligente è installata nella sala di controllo a terra e collegata all'armadio di carico tramite cavi di controllo. 4. I dati e la forma d'onda presenti nell'armadio di carico possono essere trasmessi alla console intelligente e visualizzati . 5. Quando il carico viene espanso, può essere controllato solo sulla console principale, il controllo sulla console slave fallisce e i dati del test possono essere visualizzati solo sulla console principale, mentre è possibile visualizzare i parametri del carico totale . 6. Il fornitore dovrà fornire alla Parte A lo schema della struttura del banco di carico entro 10 giorni naturali dalla firma del contratto, in modo che la Parte A possa preparare in anticipo le fondamenta di installazione del banco di carico. 7. Il fornitore dovrà fornire all'acquirente entro 10 giorni naturali dalla firma del contratto: l'impianto elettrico e lo schema elettrico dell'apparecchiatura fornita . | |
