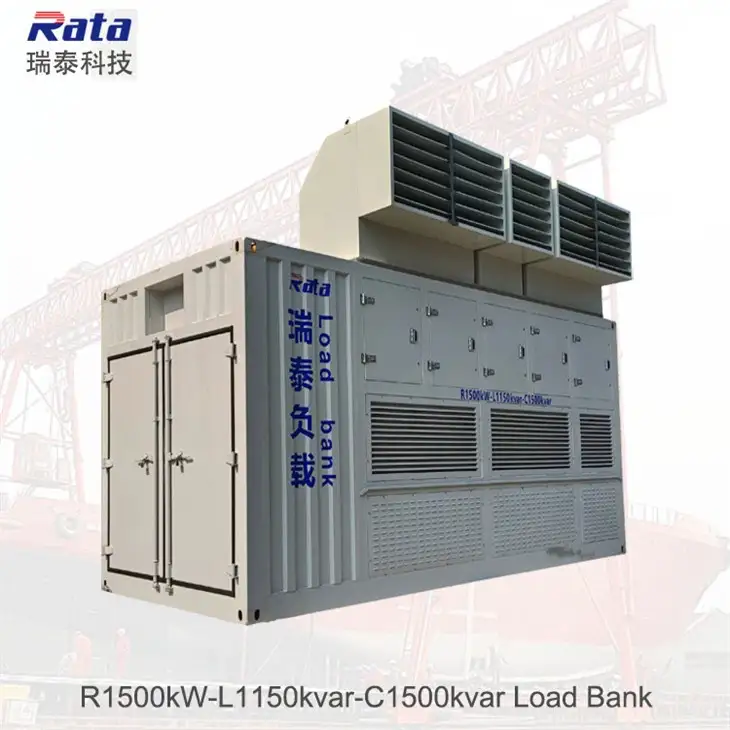

R1500kW/L1150kvar/C1500kvar RLC 부하 은행
R1500kW-L1150kvar-C1500kvar 컨테이너형 발전기 단위 시험 시스템은 계측 및 제어와 부하의 두 부분으로 구성되며, 주로 건식 AC 부하 캐비닛, 데이터 수집 시스템, 자동 부하 추가 및 제거 제어 시스템, 방열 장치, 보조 제어 및 PC를 포함합니다.
라타에 대한 탄탄한 애프터서비스를 제공합니다.
R1500kW/L1150kvar/C1500kvar 부하 은행
R1500kW/L1150kvar/C1500kvar 부하 은행은 고객이 선택할 수 있는 실외 사용, 로컬 패널 전환 제어 모드 및 원격 PC 제어 모드로 설계되었습니다. 원격 PC 제어 지원, 데이터 로드 저장 및 인쇄. 공기 덕트가 있는 수평 공기 흡입구와 수직 공기 배출구.
야외 디자인
로컬 + 원격 제어 모드
고품질 맞춤형 서비스
본 시스템은 당사가 독자적으로 개발한 전기에너지 부하시험장비입니다. 건조 부하 모듈과 자동 측정 및 제어 모듈을 결합하여 시험할 발전기 세트의 출력 전력 및 부하 용량을 감지하고, 설정, 변동, 갑작스러운 로딩, 갑작스러운 언로딩, 파형 기록 분석, 고조파 분석 등의 시험을 실현하고, 정적 파라미터와 동적 파라미터를 포함한 발전기 세트의 전기적 파라미터를 시험할 수 있습니다. 이 시스템은 컴퓨터와 함께 사용하여 지능형 제어를 구현하고, 발전기 세트의 모든 전기적 매개변수에 대한 특수 시험을 자동으로 완료하고, 표와 곡선을 생성하고, 당사자 A가 제공한 템플릿 요구 사항에 따라 중국어/영어 표준 시험 보고서를 생성하고 인쇄를 지원할 수 있습니다.
주요 데이터 시트
| 정격 전력 용량 | R1500kW-L1150kvar-C1500kvar |
| 정격 전압 | 400VAC, 3상 4선, 50Hz, 주석 도금 구리 막대로 연결됨 |
| 제어 전압 | 380VAC, 3상 4선, 50Hz, 퀵 커넥터와 연결됨 |
| 역률 | 0.8 |
| 제어 모드 | 로컬 패널 제어 모드 + 원격 콘솔 제어 모드, 로드 데이터 저장 및 인쇄 지원 |
| 설계 | IP가 있는 컨테이너 유형54 |
| 저항기 | Ni-Cr 합금 핀형 저항기 |
| 인덕터 | 3상 인덕터 |
| 콘덴서 | 클라이언트가 제공 |
| 냉각 | 강제 공기 냉각; 수평 공기 흡입구 및 공기 덕트가 있는 수직 공기 배출구 |
| 크기 | 4500×2438×2900mm |
| 무게 | 16000킬로그램 |
풍부한 디자인 및 제조 경험을 보유하고 있습니다.
데이터 시트
로드 뱅크 매개변수 | 시스템 구성 | 옥외용기형, 저항부하, 유도부하, 용량부하, 데이터 수집, 전기제어부, 냉각장치 및 부하보호 제어 |
평가됨 기음 수용성 | 유효 전력 1500kW 유도 무효 전력 1150kvar 용량성 무효전력 1500kvar (예약된 커패시터 설치 공간 및 제어 기능, 그러나 커패시터 없음) | |
시험 전압 | 저전압 코너 연결은 AC0.4kV, 0.44kV를 측정할 수 있습니다. 저압 스타 결선은 0.48kVA, C0.6kV, 0.66kV, 0.69kV이고 고전압 시험은 중압 캐비닛의 전압 변압기를 통해 3.3kV, 6.6kV, 10.5kV를 측정할 수 있습니다. | |
정격 주파수 | 50헤르츠 | |
테스트 빈도 | 50헤르츠 ～ 60헤르츠 | |
부하 특성 | I 저항, 인덕턴스 및 커패시턴스의 통합 부하가 병렬로 실행될 수 있습니다. | |
역률 | 유도성 0.8-1, 용량성 0.9-1 | |
부하 연결 | 구리 막대, 수동 스타-델타 스위칭 | |
로딩 정확도 | ±3% | |
3상 평형 | 불균형 정도 ≤ 3% | |
작업 방식 | C 지속적으로 작동 | |
작동 전력 | AC380V/50Hz/3상 4선식/80kW | |
C 냉각 방법 | 강제 공기 냉각(측면 입구 및 상단 출구) | |
절연 등급 | F | |
부식 방지 등급 | C4 | |
매개변수 측정 정확도 | 기기 샘플링 정확도 0.2(전압 ±0.5%, 현재 ±0.5%, 빈도 ±0.1%, 전력 ±1%, 역률 ±1%) | |
최소 로딩 해상도 | 0.1kW / 0.1kvar / 0.1kvar | |
L 오드 단계 | 유효 전력 1500kW(R) : 0.1kW, 0.2kW*2, 0.5kW, 1kW*2, 2kW, 5kW, 10kW*2, 20kW, 50kW, 100kW*2, 200kW*6 유도 전력 1150kvar(L): 0.1kvar, 0.2kvar*2, 0.5kvar, 1kvar*2, 2kvar, 5kvar, 10kvar*2, 20kvar, 50kvar*2, 100kvar*10 용량성 전력 1500kvar(C): 0.1kvar, 0.2kvar*2, 0.5kvar, 1kvar *2, 2kvar, 5kvar, 10kvar*2, 50kvar, 100kvar*14 | |
부하 제어 기능 | C 제어 방법 | 로컬 수동 제어 및 원격 콘솔 제어(제어 시스템 1세트, 병렬 사용 가능) |
O 작동 중인 터미널 | 로컬 수동 버튼/리모컨 버튼/리모컨 지능형 제어 | |
측정 및 제어 기능 | I, V, Hz, kW, COSΦ 등 전기 성능 지표 감지, 시스템 전기 매개변수 모니터링 및 자동 데이터 수집 | |
L 로드 제어 | B utton/PC-접촉기 실행 | |
L 도로 보호 | 단락, 과전압, 고온, 풍량, 비상 정지 보호 | |
주변 온도 사용 | -10℃ ～ +55℃ | |
작업 환경 및 상자 매개변수 로드 | U 남고도 | ≤2500 미터 |
상대 습도 | ≤95%RH | |
기압 | 86-106Kpa | |
로드 뱅크 크기 | 6000mm×2438mm×2900mm(길이×너비×키) | |
W 여덟 | 컨테이너 약 15000Kg | |
보호 등급 | IP56 | |
U 타일화된 위치 | O 야외 | |
W 작업 상태 | C 지속적으로 작동 | |
I 설치 및 운송 | 박스 본체에는 자동차로 장거리 운송이 가능한 조건을 충족하는 하중 지지용 리프팅 구멍과 차량용 소켓이 있습니다. | |
L 로드 확장 | 1+N개의 컨테이너를 병렬로 확장할 수 있습니다. | |
B 황소 색깔 | 에 따르면 당신의 요구 사항 | |
적용 범위 | 가스 발전기 세트, 선박용 디젤 발전기 세트, 육상용 디젤 발전기 세트, UPS 시스템에 적합합니다. | |
시스템 표준 | 국제표준, 선박표준, 군사표준, 통신표준 등의 시험을 통과했습니다. | |
주요 구성 브랜드 | C 온택터 | ABB |
F 사용 | 트레이시 | |
PLC | 지멘스 | |
합금 저항기 | 목성 | |
C 아패시터 | 위스콘신 | |
인덕터 | 라타 (독립적인 연구 개발) | |
D ATA 관리 소프트웨어 | 라타 (독립적인 연구 개발) | |
O 다른 요구 사항 | 1. 전류/전압 샘플링 고정 부하 캐비닛에는 부하 전류 샘플링이 있으며, 부하 전압 샘플링에는 부하단 샘플링과 발전기단 샘플링 변환이 포함되어 있어 측정 결과에 대한 라인의 영향을 제거합니다. 2. 지능형 콘솔은 파티 A의 확장 디스플레이 요구 사항을 충족하기 위해 VGA 또는 DVI와 같은 외부 디스플레이 터미널 인터페이스를 갖춰야 합니다. 3. 설치 요구 사항 1) 적재 캐비닛은 작업장 외부에 고정적으로 설치됩니다. 2) 지능형 콘솔은 지상 관제실에 설치되고 제어 케이블을 통해 부하 캐비닛에 연결됩니다. 4. 부하 캐비닛의 데이터 및 파형을 지능형 콘솔로 전송하여 표시할 수 있습니다. 5. 부하가 확장되면 메인 콘솔에서만 제어가 가능하며, 슬레이브 콘솔에서의 제어는 실패하고, 테스트 데이터는 메인 콘솔에서만 표시되며, 전체 부하 매개변수는 표시될 수 있습니다. 6. 공급자는 A당사자에게 부하은행의 구조도를 제공하여야 한다. 계약 체결 후 10일 이내로 당사자 A가 부하은행의 설치 기초를 준비할 수 있도록 합니다. 미리. 7. 공급자는 계약 체결 후 10일 이내에 구매자에게 공급된 장비의 전기 설비 및 배선도를 제공해야 합니다. | |
