Lembar Data

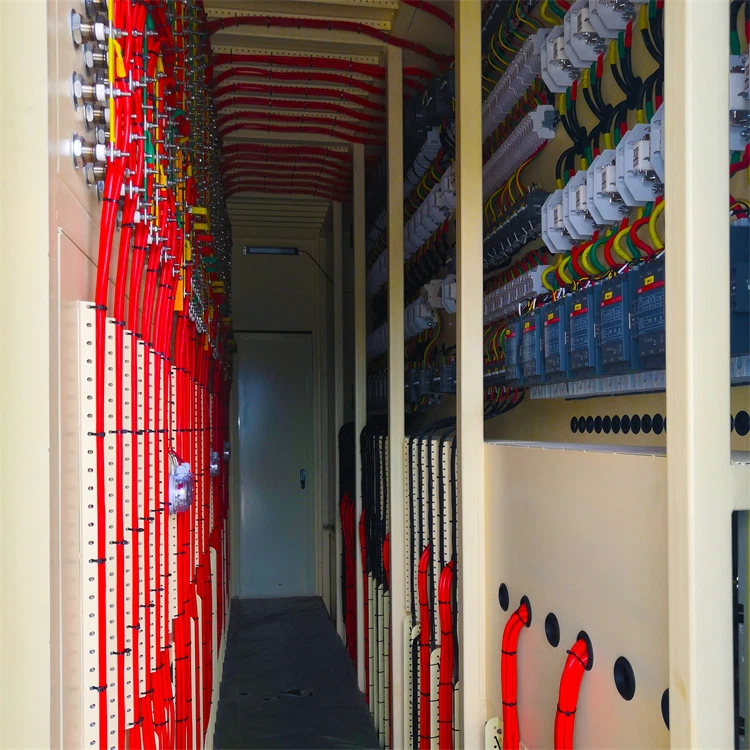

Parameter bank beban | Komposisi sistem | Jenis kontainer luar ruangan, beban resistif, beban induktif, beban kapasitif, akuisisi data, bagian kontrol listrik, perangkat pendingin, dan kontrol perlindungan beban. |
Kapasitas terukur | Daya aktif 1500kW . Daya reaktif induktif 1150kvar . Daya reaktif kapasitif 1500kvar (ruang instalasi kapasitor dan fungsi kontrol dicadangkan, tetapi tanpa kapasitor) | |
Tegangan uji | Sambungan sudut tegangan rendah dapat mengukur AC 0,4kV, 0,44kV, sambungan bintang tegangan rendah adalah 0,48kVA, C 0,6kV, 0,66kV, 0,69kV, dan uji tegangan tinggi dapat mengukur 3,3kV, 6,6kV, 10,5kV melalui transformator tegangan kabinet tegangan menengah. | |
Frekuensi terukur | 50Hz | |
Frekuensi pengujian | 50Hz ～ 60Hz | |
Karakteristik beban | Beban terintegrasi yang terdiri dari resistansi, induktansi, dan kapasitansi dapat dijalankan secara paralel. | |
Faktor Daya | Induktif 0,8-1, kapasitif 0,9-1 | |

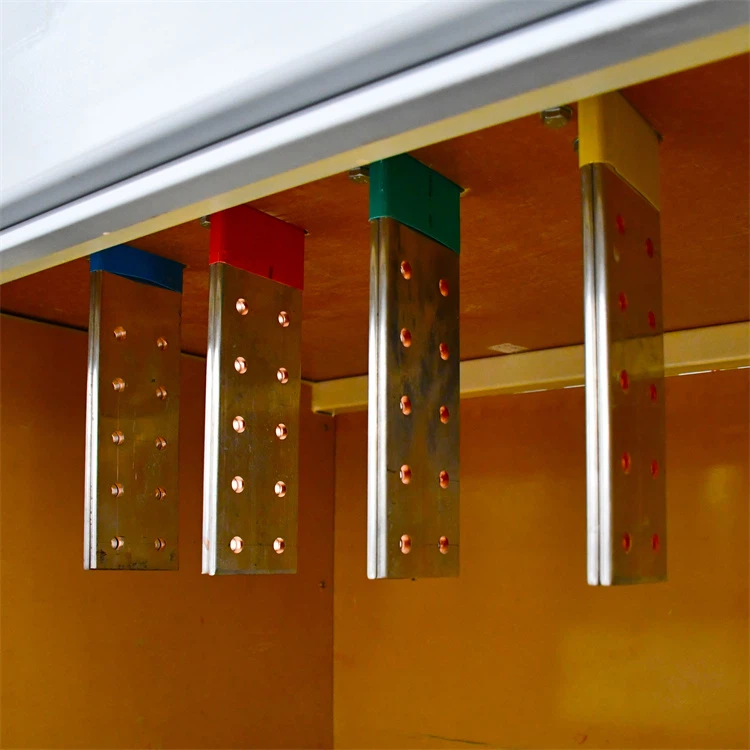

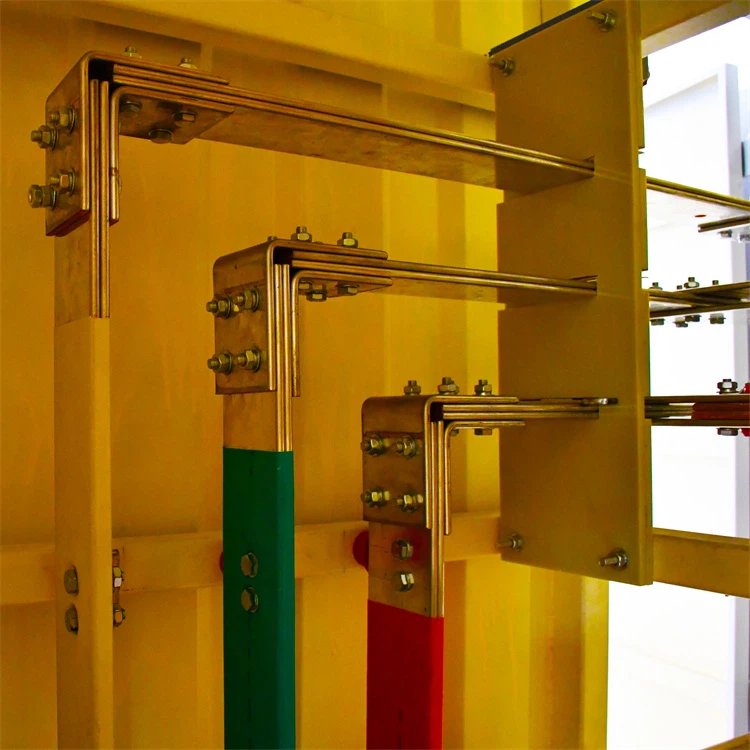

Koneksi beban | Batang tembaga, sakelar bintang-delta manual | |
Akurasi pemuatan | ±3% | |
Keseimbangan tiga fase | Tingkat ketidakseimbangan ≤ 3% | |
Cara kerja | Bekerja terus- menerus | |
Daya kerja | AC380V/50Hz/sistem tiga fasa empat kawat/ 80kW | |
Metode pendinginan | Pendinginan udara paksa (saluran masuk samping dan saluran keluar atas) | |
Kelas isolasi | F | |
Kelas anti korosi | C4 | |
Akurasi pengukuran parameter | Akurasi pengambilan sampel instrumen 0,2 (tegangan ±0,5%, arus ±0,5%, frekuensi ±0,1%, daya ±1%, faktor daya ±1%) | |
Resolusi pemuatan minimum | 0,1kW / 0,1kvar / 0,1kvar | |
Langkah pemuatan | Daya aktif 1500kW(R) : 0,1kW, 0,2kW*2, 0,5kW, 1kW*2, 2kW, 5kW, 10kW*2, 20kW, 50kW, 100kW*2, 200kW*6 Daya induktif 1150 kvar (L): 0,1kvar, 0,2kvar*2, 0,5kvar, 1kvar*2, 2kvar, 5kvar, 10kvar*2, 20kvar, 50kvar*2, 100kvar*10 Daya kapasitif 1500 kvar (C): 0,1kvar, 0,2kvar*2, 0,5kvar, 1kvar *2, 2kvar, 5kvar, 10kvar*2, 50kvar, 100kvar*14 | |
Fungsi kontrol beban | Metode kontrol | Kontrol manual lokal dan kontrol konsol jarak jauh (1 set sistem kontrol, dapat digunakan secara paralel) |
Terminal operasi | Tombol manual lokal/tombol remote/kendali cerdas remote | |
Fungsi pengukuran dan kontrol | I, V, Hz, kW, COSΦ, dll., deteksi indikator kinerja listrik, pemantauan parameter listrik sistem, dan pengumpulan data otomatis. | |
Kontrol beban | Eksekusi kontaktor tombol/ PC | |
Perlindungan beban | Korsleting, tegangan berlebih, suhu tinggi, volume udara, perlindungan pemutusan darurat | |
Gunakan suhu sekitar. | -10℃~+55℃ | |
Muat lingkungan kerja dan parameter kotak. | Gunakan ketinggian | ≤2500 meter |
Kelembaban relatif | ≤95%RH | |
Tekanan atmosfer | 86-106 kPa | |

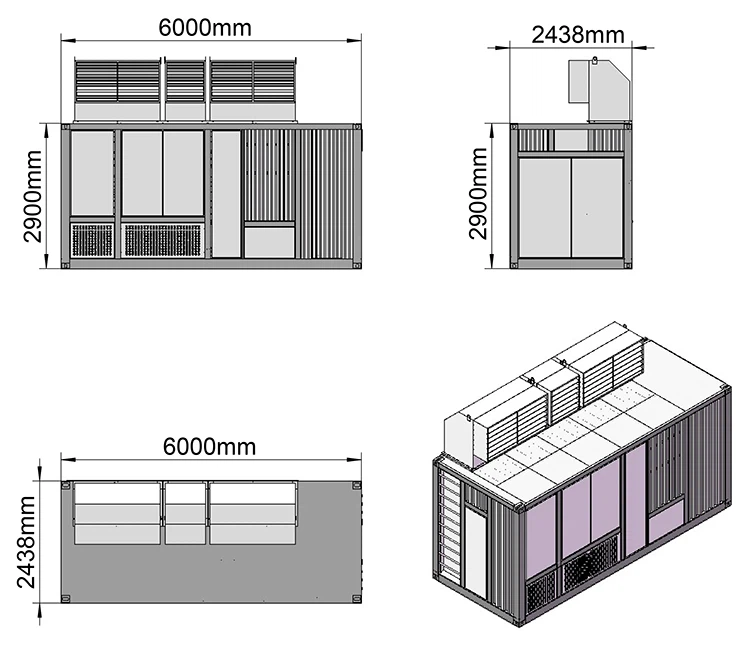

Ukuran bank beban | 6000mm×2438mm×2900mm (panjang×lebar×tinggi) | |
Berat | Kontainer sekitar 15000Kg | |
Kelas perlindungan | IP56 | |
Lokasi yang dimanfaatkan | Luar ruangan | |
Status pekerjaan | Bekerja terus- menerus | |
Instalasi dan transportasi | Bak muatan ini memiliki lubang pengangkat penahan beban dan soket mobil, yang memenuhi kondisi pengangkutan jarak jauh menggunakan mobil. | |
Ekspansi beban | Kontainer muatan 1+N dapat diperluas secara paralel. | |
Warna kotak | Sesuai dengan kebutuhan Anda | |
Lingkup aplikasi | Cocok untuk genset gas, genset diesel kapal, genset diesel darat, sistem UPS. | |
Standar sistem | Memenuhi uji standar internasional, standar kapal, standar militer, dan standar telekomunikasi. | |
Merek komponen utama | Kontaktor | ABB |
F gunakan | Tracy | |
PLC | Siemens | |
Resistor paduan | Jupiter | |
Kapasitor | Wisconsin | |
Induktor | Rata (penelitian dan pengembangan independen) | |
Perangkat lunak manajemen data | Rata (penelitian dan pengembangan independen) | |
Persyaratan lainnya | 1. Pengambilan sampel arus/tegangan Kabinet beban tetap memiliki pengambilan sampel arus beban, dan pengambilan sampel tegangan beban mencakup pengambilan sampel ujung beban dan konversi pengambilan sampel ujung generator, sehingga menghilangkan pengaruh saluran pada hasil pengukuran. 2. Konsol cerdas harus memiliki antarmuka terminal tampilan eksternal VGA atau DVI untuk memenuhi persyaratan Pihak A untuk tampilan yang diperluas. 3. Persyaratan pemasangan 1) Kabinet beban dipasang secara permanen di luar bengkel. 2) Konsol cerdas dipasang di ruang kendali darat dan dihubungkan ke kabinet beban melalui kabel kendali. 4. Data dan bentuk gelombang pada kabinet beban dapat ditransmisikan ke konsol cerdas dan ditampilkan . 5. Ketika beban diperluas, kontrol hanya dapat dilakukan pada konsol utama, dan kontrol pada konsol slave gagal, sehingga data pengujian hanya dapat ditampilkan pada konsol utama, dan parameter beban total dapat ditampilkan . 6. Pemasok wajib memberikan diagram struktur Load bank kepada Pihak A dalam waktu 10 hari kalender setelah penandatanganan kontrak, agar Pihak A dapat mempersiapkan fondasi pemasangan Load bank terlebih dahulu. 7. Pemasok wajib menyediakan kepada pembeli dalam waktu 10 hari kalender setelah penandatanganan kontrak: diagram instalasi listrik dan diagram pengkabelan peralatan yang dipasok . | |
