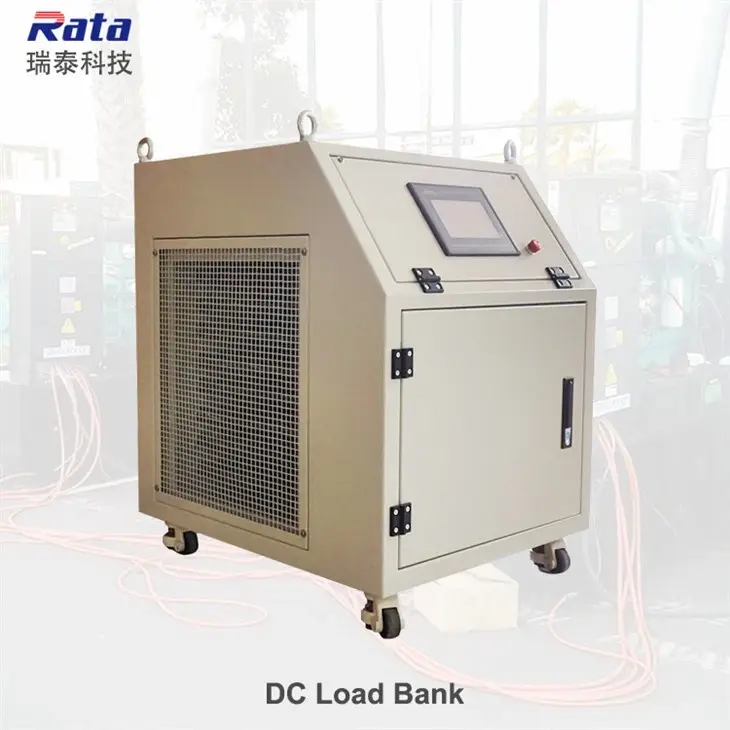

Güç kaynakları, invertörler, piller için DC yük bankası
DC yük bankası, elektronik cihazların yükünü simüle etmek için kullanılan bir test cihazıdır ve esas olarak güç kaynakları, invertörler, piller vb. gibi DC güç ekipmanlarının performans testi ve yük simülasyonu için kullanılır.
tüketiciler arasında yüksek bir statüye sahiptir.
DC Yük Bankası Uygulaması
DC yük bankası, elektronik cihazların yükünü simüle etmek için kullanılan bir test cihazıdır. Esas olarak güç kaynakları, invertörler, aküler vb. gibi DC güç ekipmanlarının performans testi ve yük simülasyonu için kullanılır. Farklı yük koşulları altında güç kaynağı cihazlarının performansını test etmek ve değerlendirmek için çeşitli yük koşullarını simüle edebilir. DC yük bankasının bazı temel uygulamaları şunlardır:
1) Güç kaynağı testi: DC yük bankası, güç kaynağının farklı yük koşulları altında çıkış voltajını, akımını, verimliliğini, kararlılığını ve diğer performans göstergelerini test etmek ve çalışma kalitesini ve kararlılığını değerlendirmek için kullanılabilir.
2) İnverter testi: İnverter, DC gücünü AC gücüne dönüştüren bir cihazdır. DC yük bankası, invertörün farklı yük koşullarında çıkış dalga formunu, frekansını, verimliliğini ve diğer performans göstergelerini test etmek ve dönüşüm verimliliğini ve çıkış kararlılığını değerlendirmek için kullanılabilir.
3) Pil testi: DC yük bankası, pilin performansını ve güvenilirliğini değerlendirmek amacıyla, farklı yük koşulları altında pilin çıkış voltajını, kapasitesini, çevrim ömrünü ve diğer performans göstergelerini test etmek için kullanılabilir.
4) Elektronik cihaz yük simülasyonu: DC yük bankası, sabit akım, sabit voltaj, sabit güç vb. gibi çeşitli yük koşullarını simüle ederek, farklı yük koşulları altında elektronik cihazların çalışma performansını ve kararlılığını test edebilir ve değerlendirebilir.
5) Öğretim deneyi: DC yük bankası, elektronik laboratuvarlarında öğretim deneyleri için kullanılabilir ve öğrencilerin güç kaynakları, invertörler, piller vb. gibi elektronik cihazların çalışma prensiplerini ve performans özelliklerini anlamalarına ve ustalaşmalarına yardımcı olur.
Özetle, DC yük bankaları güç kaynakları, invertörler ve piller gibi DC güç ekipmanlarının test edilmesi ve değerlendirilmesinde önemli bir rol oynar ve elektronik üretim, güç, iletişim ve havacılık gibi alanlarda yaygın olarak kullanılır.
DC Yük Bankası
Özelleştirilmiş voltaj, akım, çalışma ve hareket tasarımı
30V/800A
30V/800A
Dokunmatik ekran kontrolü
Acil durdurma
Yatay hava tahliyesi
Yerel operasyon
Evrensel tekerlekler
48V/1000A
48V/1000A
Dokunmatik ekran kontrolü
Acil durdurma
Yatay hava tahliyesi
Yerel operasyon
Evrensel tekerlekler
24V/600A
24V/600A
Dokunmatik ekran kontrolü
Acil durdurma
Yatay hava tahliyesi
Yerel operasyon
Evrensel tekerlekler
260V/1000A
24V/600A
Dokunmatik ekran kontrolü
Acil durdurma
Yatay hava tahliyesi
Yerel operasyon
Evrensel tekerlekler
Referans Resimleri
Kalite güvence incelemesi, Rata'nın üretilmesinde kritik adımlardan biridir.
DC Yük Bankası Veri Sayfası
| Model No. | RT30V-800A | RT48V-1000A | RT24V-600A | RT260V-1000A |
| Yük tipi | Dirençli | Dirençli | Dirençli | Dirençli |
| Gerilim | DC30V | DC48V | DC24V | DC260V |
| Akım | 800A | 1000A | 600A | 1000A |
| Kontrol modu | Dokunmatik ekran | |||
| Koruma | IP23 | |||
| Kontrol voltajı | 230V,1P2W | |||
| Yük doğruluğu | ±3% | |||
| 3 Fazlı Denge | Dengesizlik≤%3 | |||
| Yalıtım | F | |||
| Yük güç bağlantısı | Terminal + hızlı bağlantı elemanı | Terminal + hızlı bağlantı elemanı | Terminal + hızlı bağlantı elemanı | Terminal + hızlı bağlantı elemanı |
| Zaman derecelendirmesi | Sürekli tasarım | |||
| Yük ayarı | Özelleştirilmiş mevcuttur | |||
| Soğutma sistemi | Soğutma modu: hava soğutmalı, yatay hava girişi/çıkışı | |||
| Yük testi fonksiyonu | Akım, gerilim, frekans, güç, güç faktörü vb. değerlerin gerçek zamanlı gösterimi. | |||
| Yük koruması | Düşük hava hacmi, yüksek sıcaklık, aşırı basınç, aşırı akım, kısa devre, acil durdurma, vb. | |||
| Dolap rengi | Özelleştirilmiş | |||
| Toplu taşıma | Kaldırma deliği/evrensel tekerlekler | |||
| Boyutlar (U*G*Y) | 770mm×620mm×1040m | 720×750×1230mm | 640×740×900mm | 920×935×1540mm |
| Ağırlık | 105 kg | 200kg | 160 kg | 400kg |
| Paketleme | Ahşap kasa | |||
| Çalışma Ortamı | ||||
| Sıcaklık | -20ºC ila 50ºC | |||
| Nem | %100'e kadar | |||
| Yükseklik | 2500 metreye kadar | |||
| Atmosfer basıncı | 86 ila 106 kPa | |||
