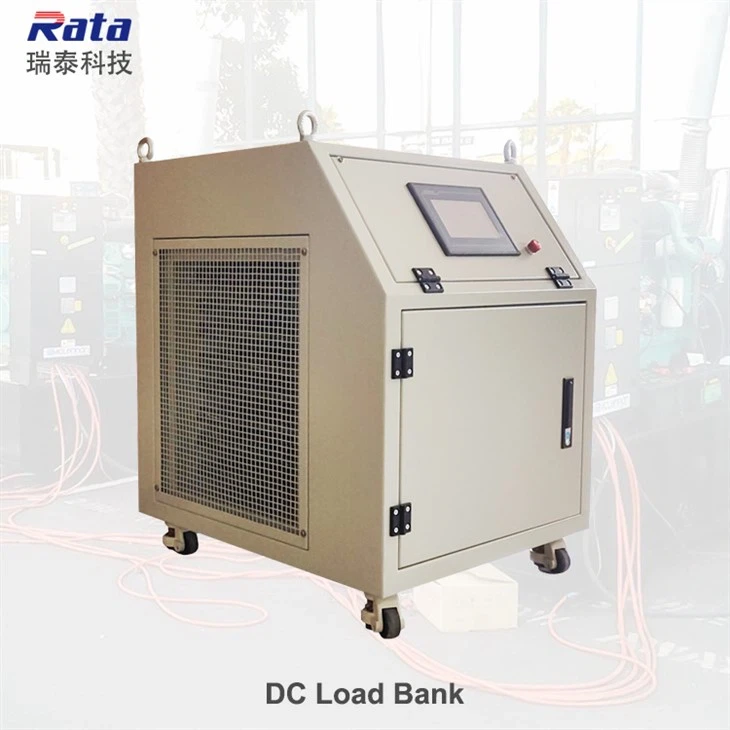

Banco di carico CC
Il banco di carico CC è uno strumento di prova utilizzato per simulare il carico dei dispositivi elettronici, utilizzato principalmente per testare le prestazioni e simulare il carico delle apparecchiature di alimentazione CC come alimentatori, inverter, batterie, ecc.
godono di uno status elevato tra i consumatori.
Applicazione del banco di carico DC
Il banco di carico CC è uno strumento di prova utilizzato per simulare il carico dei dispositivi elettronici, utilizzato principalmente per testare le prestazioni e simulare il carico delle apparecchiature di alimentazione CC come alimentatori, inverter, batterie, ecc. Può simulare varie condizioni di carico per testare e valutare le prestazioni dei dispositivi di alimentazione in diverse condizioni di carico. Di seguito sono riportate alcune delle principali applicazioni dei banchi di carico DC:
1) Test dell'alimentatore: il banco di carico CC può essere utilizzato per testare la tensione di uscita, la corrente, l'efficienza, la stabilità e altri indicatori di prestazione dell'alimentatore in diverse condizioni di carico, al fine di valutarne la qualità di funzionamento e la stabilità.
2) Test dell'inverter: un inverter è un dispositivo che converte la corrente continua in corrente alternata. Il banco di carico CC può essere utilizzato per testare la forma d'onda di uscita, la frequenza, l'efficienza e altri indicatori di prestazione dell'inverter in diverse condizioni di carico, al fine di valutarne l'efficienza di conversione e la stabilità di uscita.
3) Test della batteria: il banco di carico CC può essere utilizzato per testare la tensione di uscita, la capacità, il ciclo di vita e altri indicatori di prestazione della batteria in diverse condizioni di carico, al fine di valutare le prestazioni e l'affidabilità della batteria.
4) Simulazione del carico del dispositivo elettronico: il banco di carico CC può simulare varie condizioni di carico, come corrente costante, tensione costante, potenza costante, ecc., per testare e valutare le prestazioni di funzionamento e la stabilità dei dispositivi elettronici in diverse condizioni di carico.
5) Esperimento didattico: il banco di carico CC può essere utilizzato per esperimenti didattici nei laboratori elettronici, aiutando gli studenti a comprendere e padroneggiare i principi di funzionamento e le caratteristiche prestazionali di dispositivi elettronici quali alimentatori, inverter, batterie, ecc.
In sintesi, i banchi di carico CC svolgono un ruolo importante nei test e nella valutazione delle apparecchiature di alimentazione CC, come alimentatori, inverter e batterie, e sono ampiamente utilizzati in settori quali la produzione elettronica, l'energia, le comunicazioni e l'aerospaziale.
Banco di carico CC
Progettazione personalizzata di tensione, corrente, funzionamento e movimento
30V/800A
30V/800A
Controllo touch screen
Arresto di emergenza
Scarico dell'aria orizzontale
Operazione locale
Ruote universali
48V/1000A
48V/1000A
Controllo touch screen
Arresto di emergenza
Scarico dell'aria orizzontale
Operazione locale
Ruote universali
24V/600A
24V/600A
Controllo touch screen
Arresto di emergenza
Scarico dell'aria orizzontale
Operazione locale
Ruote universali
260V/1000A
24V/600A
Controllo touch screen
Arresto di emergenza
Scarico dell'aria orizzontale
Operazione locale
Ruote universali
Immagini di riferimento
La revisione della garanzia della qualità è uno dei passaggi critici nella produzione di Rata in
Scheda tecnica del banco di carico CC
| Modello n. | RT30V-800A | RT48V-1000A | RT24V-600A | RT260V-1000A |
| Tipo di carico | Resistivo | Resistivo | Resistivo | Resistivo |
| Voltaggio | DC30V | DC48V | DC24V | DC260V |
| Attuale | 800A | 1000A | 600A | 1000A |
| Modalità di controllo | Schermo tattile | |||
| Protezione | IP23 | |||
| Tensione di controllo | 230V,1P2W | |||
| Precisione del carico | ±3% | |||
| Bilanciamento trifase | Sbilanciare≤3% | |||
| Isolamento | F | |||
| Collegamento dell'alimentazione di carico | Terminale + connettore rapido | Terminale + connettore rapido | Terminale + connettore rapido | Terminale + connettore rapido |
| Valutazione del tempo | Progettazione continua | |||
| Regolazione del carico | Disponibile su misura | |||
| Sistema di raffreddamento | Modalità di raffreddamento: raffreddato ad aria, ingresso/uscita aria orizzontale | |||
| Funzione di test di carico | Visualizzazione in tempo reale di corrente, tensione, frequenza, potenza, fattore di potenza, ecc. | |||
| Protezione del carico | Basso volume d'aria, alta temperatura, sovrapressione, sovracorrente, cortocircuito, arresto di emergenza, ecc. | |||
| Colore del mobile | Personalizzato | |||
| Trasporti | Foro di sollevamento/ruote universali | |||
| Dimensioni (L*W*H) | 770mm×620mm×1040M | 720×750×1230mm | 640×740×900mm | 920×935×1540mm |
| Peso | 105kg | 200kg | 160kg | 400kg |
| Imballaggio | cassa di legno | |||
| Ambiente di lavoro | ||||
| Temperatura | -20ºC a 50ºC | |||
| Umidità | fino al 100% | |||
| Altitudine | fino a 2500 m | |||
| pressione atmosferica | da 86 a 106 kPa | |||
