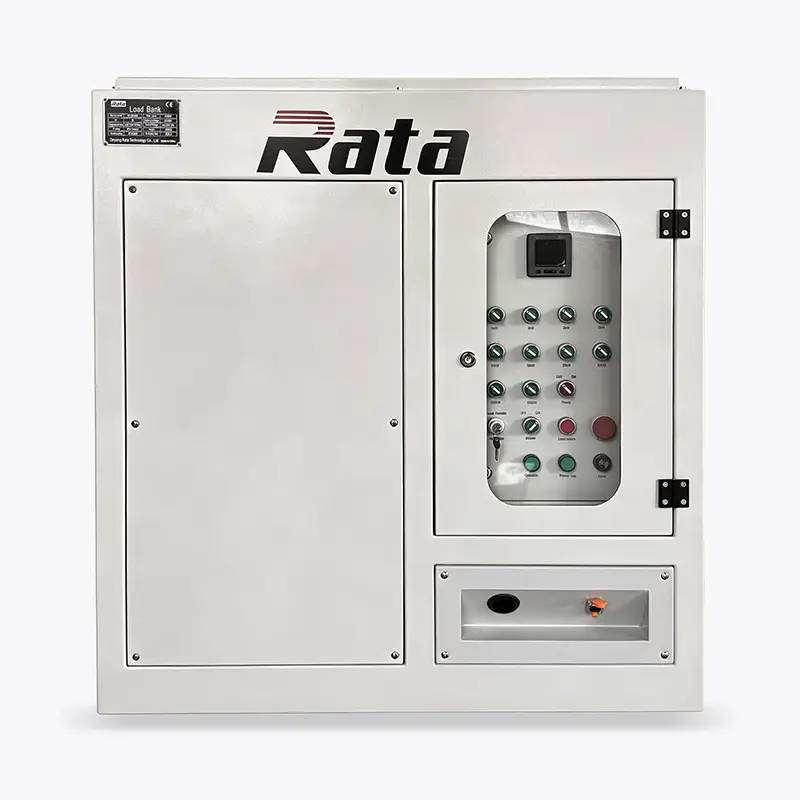

用於發電機測試的 300kW 400V 電阻式交流負載組
此負載箱專為三相四線 (3P4W) 電力系統設計，額定測試電壓為 400Vac，工作頻率為 50Hz。
作為高效能測試負載，它為發電機組、UPS電源和其他交流電源設備提供準確可靠的負載測試解決方案。
5.0
保固期:
3年
交貨時間:
4週
ISO認證:
ISO9001/ISO14001
品牌:
RATA
工廠價:
談判
供應能力:
每月 20 萬件
港口:
上海和廣州都有空位。
付款條款:
信用狀、現金、西聯匯款、電匯、PayPal
最小訂購量:
1 件
ODM & OEM:
可用的
認證:
CE 60204 標準
design customization
Please fill out the form below to request a quote or to request more information about us. Please be sure to upload customized requirement documents or pictures, and we will get back to you as soon as possible with a response. we're ready to start working on your new project, contact us now to get started.
請填寫下面的表格以申請報價或請求有關我們的更多信息。請在您的留言中詳細說明，我們會盡快回复您的回复。我們已準備好開始在新項目上工作，立即聯繫我們才能開始。
產品介紹
Rata 300KW 400V 電阻式交流電負載箱具有以下核心優勢：
該負載箱採用先進的控制系統和高品質的電阻元件，支援從 1kW 到 300kW 的多級負載調節，最小步長分辨率為 1kW。
該設備不僅支援本地手動控制，還配備了基於西門子PLC的智慧控制系統，可透過PC軟體進行遠端自動化測試。
它採用堅固的冷軋鋼外殼和 IP54 戶外防護設計，可在 -20°C 至 +50°C 的寬溫度範圍內以及 2500 公尺以下的海拔高度下，在各種複雜的工作條件下穩定運作。
主要特點和優勢
精確的負載控制和多級調節
優異的散熱與保護設計
高品質電阻元件
智慧雙控制系統
堅固耐用的結構設計
工程圖紙
以上資訊為我們的標準負載箱功能。我們一直在努力改進設計。
我們保留更改的權利，恕不另行通知。最終設計可能與本技術資料表略有不同。
1 (117)
2 (92)
3 (65)
關鍵細節
IMG_9999 拷贝
IMG_9989 拷贝
IMG_9988 拷贝
主要參數
| 型號 | RTES500L |
| 原產地 | 中國 |
| 額定測試電壓 | 400伏特交流電 |
| 控制電壓（輔助電源） | 230伏特交流電 |
| 頻率 | 50赫茲。 |
| 相位和導線 | 3P4W |
| 載入步分辨率 | 1千瓦 |
| 有功負荷步長（kW） | 1kW+2kW+2kW+5kW+10kW+10kW+20kW+50kW+100kW*2 |
| 估算尺寸（寬*深*高，單位：毫米） | 1600*1350*1250毫米（可能存在150-200毫米的誤差） |
| 風扇數量及風量 | 1* 20000CFM/H |
| 估計重量（公斤） | 560公斤 |
| 其他資訊 | |
| 電壓容差（短期運轉） | +5% |
| 載重元件容差 | ≤+2.5% |
| 負載連接 | 銅母線 |
| 保護 | 熱能緊急切斷 |
| 氣流開關 | |
| 風扇過載保護 | |
| 緊急停止 | |
| 接地線 | |
| 氣流方向 | 水平強制空氣冷卻 |
| 風扇型 | 翼型軸流風扇 |
| 負載切換接觸器類型 | 交流接觸器 |
| 額定最高/最低環境溫度運行 | +50°C / -20°C |
| 海拔等級 | ≤2500 [masl] |
| 控制室 IP 防護等級 | IP54戶外防護等級 |
| 外殼材料 | 冷軋鋼板噴漆。 |
| 外殼顏色 | RAL 7035 |
| 可移植性 | 堆高機孔 |
| 證書 | ISO9001:2015,ISO14001:2015,ISO45001:2018,CE |
| 佔空比 | 連續的 |
| 電阻器 | |
| 電阻材料 | 鰭片電阻器，8020鎳鉻合金 |
| 不銹鋼管 | 填充物為氧化鎂粉末 |
| 絕緣阻抗 | DC1000V 20MΩ以上 |
| 絕緣試驗電壓 | 2000 伏特交流電，持續 1 分鐘 |
| 耐溫 | 800-1000℃ |
| 電阻誤差 | 1.5%~± 3% |
| 主要部件品牌 | |
| 主要部件品牌 | 承包商：施耐德電機或同等中國品牌 繼電器：正泰或同等中國品牌 保險絲：正泰或同等中國品牌 PLC：西門子 粉絲：風脈 主斷路器（施耐德）可選 緊急停止：施耐德 |
| 負載測試功能 | |
| 即時顯示內容 | 電流、電壓、頻率、功率、功率因數、電氣性能指標、系統電氣參數監測 |
| 負載庫控制系統 1 | |
| 手動控制 | 按下按鈕或撥動開關，即可使用電錶 |
| 負載庫控制系統 2 | |
| PLC控制 | 遠端電腦控制 |
| 支援列印 | 表格由Excel保存，曲線由Word保存。 |
| 遠端電腦自動控制 | Modbus TCP 通訊協定 |
| 通訊介面 RJ45 | |
| 英文版控制軟體（在發送給使用者之前已完成調試） | |
| 西門子PLC系統 | |
| 軟體控制系統（操作介面顯示在底部頁面）。 | |
| 功能包括負載資料監控、採集、曲線、圖表繪製、負載資料保存和列印。 | |
| 品質保證 | |
| 12個月期限從您收到貨物之日起算。 | |
| 服務 | |
| 我們提供7×24小時服務，但由於不同地區存在時差，可能會出現一些延遲。 | |
| 整個訂單處理過程中均可進行線上會議。 | |
| 透過影片或線上影片提供免費技術指導，國外技術人員收費。 （一些與中國距離較近的免簽國家對超過8萬美元的大項目訂單免簽。） | |
| 提供的文件 | |
| 工廠報告 | |
| 操作和維護說明已印製並隨貨物一起發貨。 | |
| 定金後的電氣原理圖和結構圖。 | |
FAQ
1
該負載箱的輸入功率規格是什麼？
本設備專為三相四線制（3P4W）系統設計，額定測試電壓為400Vac，頻率為50Hz。此外，控制系統還需要一個獨立的230Vac輔助電源。
2
負載調節的精度和範圍是多少？
該設備的最小負載階躍分辨率為1kW。結合不同的階梯等級（範圍從1kW到100kW），最大總負載可達300kW。負載元件的容差控制在≤±2.5%以內，短期運轉電壓容差為+5%。
3
該設備在極端環境下的運作能力如何？
此負載箱設計用於適應各種複雜環境。其額定工作環境溫度範圍為-20°C至+50°C，可在海拔高達2500公尺的環境下運作。控制艙具有IP54戶外防護等級。
4
負載箱的散熱系統是如何運作的？
本設備採用水平強制風冷，配備高功率翼型軸流風扇，風量為 20000 CFM/H。
該系統還配備了氣流開關和風扇過載保護裝置，以確保散熱系統的可靠運作。
該系統還配備了氣流開關和風扇過載保護裝置，以確保散熱系統的可靠運作。
5
該設備具備哪些安全保護功能？
為確保測試過程中的安全，本設備內建多種保護機制，包括：熱緊急切斷（過溫保護）、氣流開關（散熱氣流監測）、風扇過載保護、緊急停止按鈕和接地線。
6
如何實現負載箱的遠端控制和資料記錄？
該設備配備基於西門子PLC的智慧控制系統，支援透過RJ45介面和Modbus TCP協定與PC連接。借助配套的專利軟體Nexus-1，使用者可以進行遠端自動控制，並即時監控電流、電壓、頻率和功率等電氣參數。測試資料可以匯出為Excel檔案或Word曲線報告。
7
核心電阻元件的材料和使用壽命是多少？
電阻元件採用8020鎳鉻合金翅片式電阻，封裝於填充氧化鎂粉末的不銹鋼管內。此結構可承受800–1000°C的高溫，並具有優異的絕緣性能（直流1000V時電阻>20MΩ）。電阻誤差控制在1.5%至±3%之間，適用於連續工作。
8
設備維護和售後服務政策是什麼？
Rata提供7×24小時線上技術支援，並在整個訂單週期內提供線上會議和免費視訊技術指導。設備隨附出廠測試報告以及操作和維護手冊。
9
通常產品交付時間？
4週。
10
保固服務？
3年。
11
你們提供安裝和測試支援嗎？
是的，Rata 提供現場測試服務，包括設備安裝、配置和資料記錄。
12
你們的產品出口到了多少個國家？
我們的產品出口到全球80多個國家。
13
為什麼要選擇我們？
我們擁有 ISO、CE 認證，並且是西門子和施耐德電氣品牌的授權工廠。
