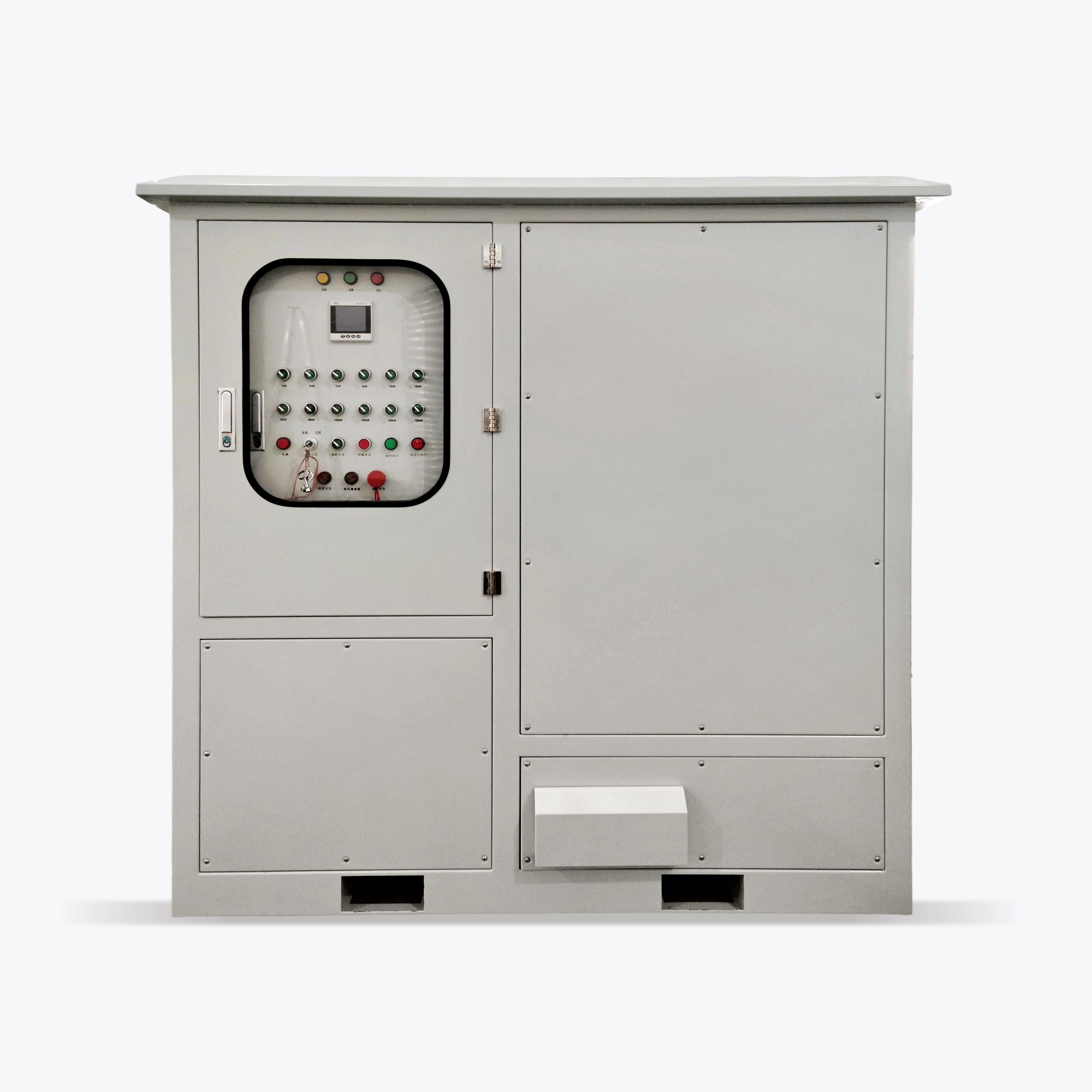

Hoja de datos: Banco de carga de CA resistivo de 500 kW Fabricante personalizado Tata 1
Diseñado específicamente para escenarios operativos al aire libre, este banco de carga ficticia de CA trifásica de 500 kW integra una cubierta especialmente diseñada para proteger los componentes críticos de los factores ambientales.
Ficha de datos
|
Banco de carga resistiva de 500 kW |
|
|
Nombre del producto |
Banco de carga resistiva de 500kW; |
| Número de modelo | RT500KWLB; |
| Diseño | Diseño de dosel para aplicación exterior/interior; |
|
Potencia nominal |
AC380V, 400V, 415V, 440V, 690V, personalizado. Trifásico, 4 cables. Conectado con barra de cobre estañado. |
| Control de potencia |
AC380V, trifásico, 4 cables, conectado con conector rápido; |
| Frecuencia | 50 Hz/60 Hz; |
| Precisión de carga | ≤ 3%; |
| equilibrio trifásico | Grado de desequilibrio ≤ 3%; |
| Ciclo de trabajo | Trabajo continuo |
| Aislamiento | F |
|
Modo de operación |
1)Operación de conmutación del panel local 2) Operación remota de PC (protocolo de comunicación Mod bus TCP, sistema PLC, software de operación, admite guardar e imprimir datos de carga); |
|
Pasos de carga |
Resolución de 1kW;1kW+2kW+2kW+5kW+10kW+10kW+20kW+50kW+100kW×4; |
|
Resistor |
Resistencia con aletas de aleación de Ni-Cr 8020; |
|
Sistema de refrigeración |
Refrigeración por aire forzado; entrada y salida de aire horizontal; ventilador axial, ruido inferior a 80 dB a 3 m de distancia; |
| Recinto | Acero Q235, con recubrimiento en polvo. |
|
Protección |
Alta temperatura, bajo volumen de aire, secuencia de fases, cortocircuito, bloqueo del ventilador, parada de emergencia; |
|
Medidor digital |
Voltaje, corriente, potencia, factor de potencia y frecuencia; |
|
Expansión de carga |
Expansión paralela de múltiples cargas; |
|
Estándar |
Cumple con los estándares internacionales, estándares de barcos, estándares militares y estándares de telecomunicaciones. |
|
Movimiento |
Excavadoras de horquilla elevadora |
|
Color |
RAL 7035 (gris industrial) |
| Dimensiones | 1850 mm x 1500 mm x 1550 mm (largo x ancho x alto) |
| Peso | 950 kg |
|
Temperatura ambiente |
-20℃ a 50℃ |
|
Humedad |
Hasta el 100% |
|
Altitud |
Hasta 2500m |
|
Presión atmosférica |
86 a 106 kPa |
Introducción del producto
Diseñado específicamente para escenarios operativos al aire libre, este banco de carga ficticia de CA trifásica de 500 kW integra una cubierta especialmente diseñada para proteger los componentes críticos de los factores ambientales.
Cumple con la clasificación de protección de ingreso IP54, lo que garantiza un rendimiento confiable contra la entrada de polvo y salpicaduras de agua, ideal para condiciones exteriores duras o impredecibles.
Dibujos de envolvente (mm)
Parámetros principales
Modelo N.°: S 500 L | |
País natal | Porcelana |
Capacidad de potencia activa (kW PF: 1,0) | 500 |
Carga escalonada de potencia activa (kW) | 1+2+2+5+10+10+20+50+100*4 |
Tensión de prueba nominal | 400 V CA |
Frecuencia | 50 Hz. |
Fases | 3 |
Cables (conexión en estrella) | 4 |
Resolución del paso de carga | 1 kW |
Tolerancia de voltaje (operación a corto plazo) | +5% |
Tolerancia del elemento de carga | ± 2.5% |
Prueba de aislamiento | 700 V CA |
Conexiones de carga | Barras colectoras de cobre |
Protección | Corte de emergencia térmico |
Interruptor de flujo de aire | |
Protección contra sobrecarga del ventilador | |
Parada de emergencia | |
Voltaje de control (Fuente de alimentación auxiliar) | 400Vac trifásica 5 cables |
Conexiones de control | Conector rápido + conexiones GN + interfaz RJ45 |
Volumen de flujo de aire (aprox. CMM) | 1250 cm/min. |
Dirección del flujo de aire | Horizontal |
Tipo de contactor de conmutación de carga | Contactores de CA |
Temperatura ambiente máxima nominal de funcionamiento | +60°C / +140°F |
Temperatura ambiente mínima nominal de funcionamiento | -20°C / -4°F |
Clasificación de altitud | 2000 [msnm] |
Clasificación IP de la cámara de control | IP 54 para exteriores |
Material de cerramiento | Acero al carbono con recubrimiento en polvo. |
Portabilidad | 4 ruedas universales |
Dimensiones del recinto | |
Ancho (mm) | 1715 |
Profundidad (mm) | 1261 |
Altura (mm) | 1632 |
Peso (KG) | 850 |
Sistema de control de banco de carga | |
Control manual | Interruptores de palanca o pulsadores |
Mando a distancia | PLC / software |
Partes principales
Aplicaciones
Un banco de carga de 500 kW y 400 V CA es un dispositivo de prueba de alta potencia que simula cargas eléctricas en un entorno controlado. Esto proporciona un método seguro, repetible y medible para probar y validar fuentes de energía y sistemas de distribución antes de su implementación en aplicaciones críticas. Se utiliza principalmente en las siguientes aplicaciones:
● Realizar pruebas de aceptación después de la instalación o el mantenimiento
● Comprobación de la estabilidad del generador durante los cambios de carga escalonada
● Verificación de la capacidad de salida del inversor
● Mantenimiento preventivo para garantizar la confiabilidad del respaldo
● Prueba de transferencia de carga entre la red eléctrica y la energía de respaldo
● Garantizar que los sistemas de refrigeración y distribución satisfagan la demanda
● Absorber el exceso de energía para la estabilidad de la red y la respuesta a la demanda
● Pruebas de conformidad con DNV, ABS, Lloyd's y otras normas
● Garantía de calidad antes de la entrega a los clientes.
