Scheda tecnica: banco di carico CA resistivo da 500 kW personalizzato dal produttore Tariffa 1

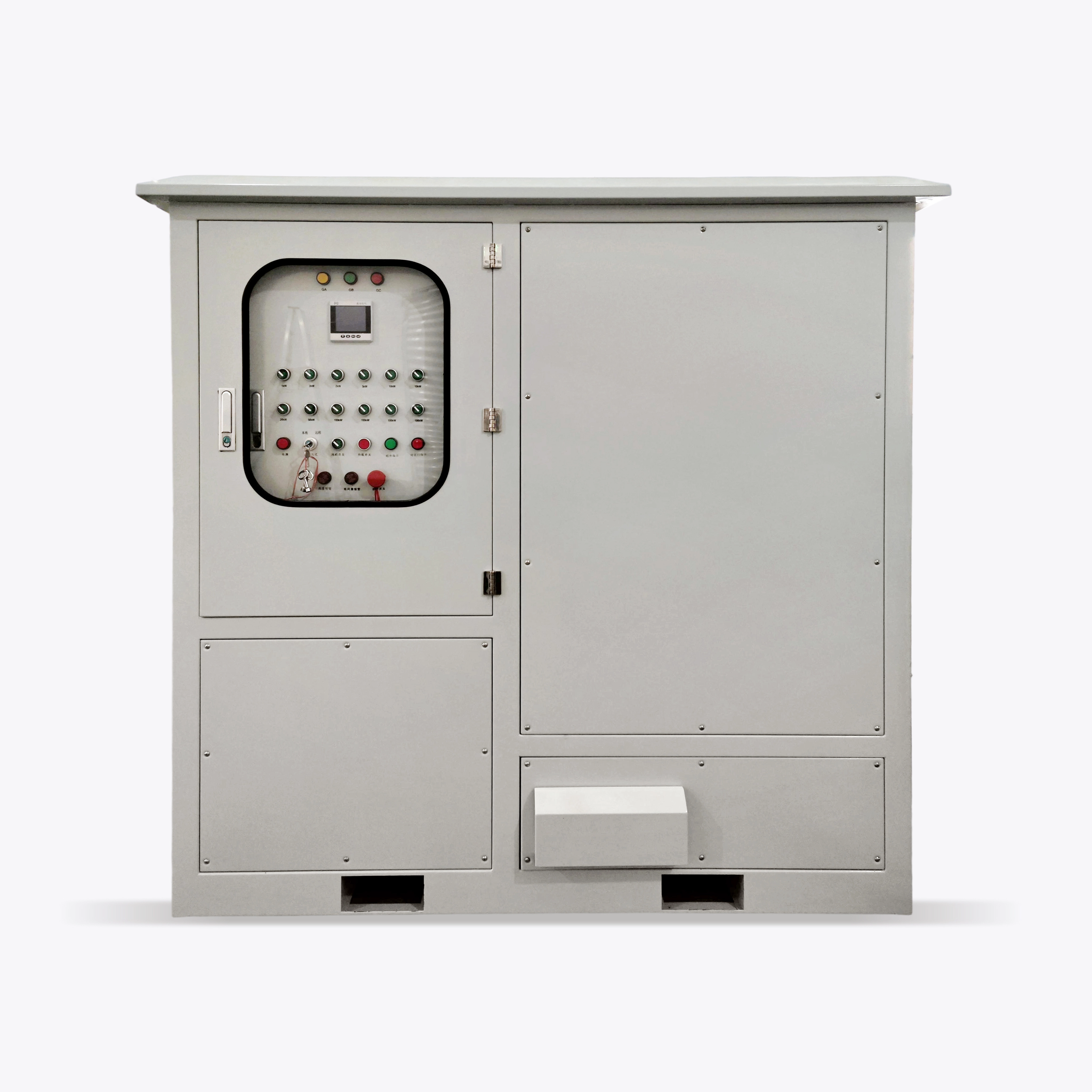

Progettato specificamente per scenari operativi all'aperto, questo banco di carico fittizio CA trifase da 500 kW integra una copertura appositamente realizzata per proteggere i componenti critici dai fattori ambientali.
Introduzione al prodotto
Progettato specificamente per scenari operativi all'aperto, questo banco di carico fittizio CA trifase da 500 kW integra una copertura appositamente realizzata per proteggere i componenti critici dai fattori ambientali.
Soddisfa il grado di protezione IP54, garantendo prestazioni affidabili contro l'ingresso di polvere e schizzi d'acqua: ideale per condizioni esterne difficili o imprevedibili.
Disegni di allegato (mm)
Parametri principali
Numero modello: S 500 L | |
Paese di origine | Cina |
Potenza attiva (kW PF: 1,0) | 500 |
Carico a gradini di potenza attiva (kW) | 1+2+2+5+10+10+20+50+100*4 |
Tensione di prova nominale | 400 V CA |
Frequenza | 50 Hz. |
Fasi | 3 |
Fili (collegamento a stella) | 4 |
Risoluzione del passo di carico | 1 kW |
Tolleranza di tensione (funzionamento a breve termine) | +5% |
Tolleranza dell'elemento di carico | ± 2.5% |
Test di isolamento | 700 V CA |
Collegamenti di carico | Barre di rame |
Protezione | Interruttore di emergenza termico |
Interruttore del flusso d'aria | |
Protezione da sovraccarico della ventola | |
Arresto di emergenza | |
Tensione di controllo (alimentazione ausiliaria) | 400Vac 3fasi 5 fili |
Collegamenti di controllo | Connettore rapido + connessioni GN + interfaccia RJ45 |
Volume del flusso d'aria (circa CMM) | 1250 cm/min. |
Direzione del flusso d'aria | Orizzontale |
Tipo di contattore di commutazione del carico | Contattori CA |
Temperatura ambiente massima nominale di funzionamento | +60°C / +140°F |
Temperatura ambiente minima nominale di funzionamento | -20°C / -4°F |
Valutazione dell'altitudine | 2000 [mslm] |
Grado di protezione IP della camera di controllo | IP 54 per esterni |
Materiale di contenimento | Acciaio al carbonio con verniciatura a polvere |
Portabilità | 4 ruote universali |
Dimensioni della custodia | |
Larghezza (mm) | 1715 |
Profondità (mm) | 1261 |
Altezza (mm) | 1632 |
Peso (KG) | 850 |
Sistema di controllo del banco di carico | |
Controllo manuale | Interruttori a levetta o pulsanti |
Telecomando | PLC / software |
Parti principali
Applicazioni
Un banco di carico da 500 kW e 400 V CA è un dispositivo di prova ad alta potenza che simula carichi elettrici in un ambiente controllato, fornendo un metodo sicuro, ripetibile e misurabile per testare e convalidare fonti di alimentazione e sistemi di distribuzione prima di implementarli in applicazioni mission-critical. Viene utilizzato principalmente nelle seguenti applicazioni:
● Esecuzione di test di accettazione dopo l'installazione o la manutenzione
● Controllo della stabilità del generatore durante le variazioni di carico graduali
● Verifica della capacità di uscita dell'inverter
● Manutenzione preventiva per garantire l'affidabilità del backup
● Test di trasferimento del carico tra l'alimentazione di rete e quella di backup
● Garantire che i sistemi di raffreddamento e distribuzione soddisfino la domanda
● Assorbimento dell'energia in eccesso per la stabilità della rete e la risposta alla domanda
● Test di conformità con DNV, ABS, Lloyd's e altri standard
● Garanzia di qualità prima della consegna ai clienti
Campi di applicazione
Scheda dati
Banco di carico resistivo da 500 kW | |
Nome del prodotto | Banco di carico resistivo da 500 kW; |
| Numero di modello | RT500KWLB; |
| Progetto | Progettazione di pensiline per applicazioni esterne/interne; |
Potenza nominale | AC380V, 400V, 415V, 440V, 690V, personalizzato. Trifase 4 fili. Collegato con barra di rame stagnato; |
| Controllo del potere | AC380V, trifase 4 fili, collegato con connettore rapido; |
| Frequenza | 50Hz/60Hz; |
| Precisione di caricamento | ≤ 3%; |
| equilibrio trifase | Grado di squilibrio ≤ 3%; |
| Ciclo di lavoro | Lavoro continuo |
| Isolamento | F |
Modalità di funzionamento | 1) Funzionamento della commutazione del pannello locale 2) Funzionamento PC remoto (protocollo di comunicazione Mod bus TCP, sistema PLC, software operativo, supporto per il salvataggio e la stampa dei dati di caricamento); |
Carica i passaggi | Risoluzione 1kW; 1kW+2kW+2kW+5kW+10kW+10kW+20kW+50kW+100kW×4; |
Resistore | 8020 Resistore alettato in lega Ni-Cr; |
Sistema di raffreddamento | Raffreddamento ad aria forzata; aspirazione e uscita dell'aria orizzontali; ventola assiale, rumore inferiore a 80 dB a 3 m di distanza; |
| Allegato | Acciaio Q235, verniciato a polvere. |
Protezione | Alta temperatura, basso volume d'aria, sequenza di fase, cortocircuito, blocco ventola, arresto di emergenza; |
Misuratore digitale | Tensione, corrente, potenza, fattore di potenza e frequenza; |
Espansione del carico | Espansione parallela di carichi multipli; |
Standard | Soddisfare gli standard internazionali, gli standard navali, gli standard militari e gli standard delle telecomunicazioni |
Movimento | Escavatori a forca |
Colore | RAL 7035 (grigio industriale) |
| Dimensioni | 1850mm*1500mm*1550mm (L*P*A) |
| Peso | 950kg |
Temperatura ambiente | -20℃ a 50℃ |
Umidità | Fino al 100% |
Altitudine | Fino a 2500 m |
pressione atmosferica | da 86 a 106 kPa |
