Banco di carico fittizio CA da 2 MW
Il banco di carico fittizio Rata 2000kW AC è un'apparecchiatura speciale per il rilevamento dell'alimentazione elettrica a media tensione. Può misurare direttamente l'alimentazione di media tensione senza passare attraverso il trasformatore.
Noto per la sua elevata tolleranza, è molto apprezzato sul mercato.
perché sceglierci
OEM/ODM
Rata fornisce servizi OEM/ODM. Design, logo e colore personalizzati.
Servizio post-vendita
Fornitura di rata 7×Servizio post-vendita 24 ore su 24, risposta rapida.
Certificati
Con sede in 27 città in tutto il mondo, con 50 centri di consegna e capacità di consegna 7x24 ore, è il miglior partner per la globalizzazione aziendale.
Partner
ABB, Schneider, Omron, Siemens Phoenix Contact, Delixi
Descrizione dei prodotti

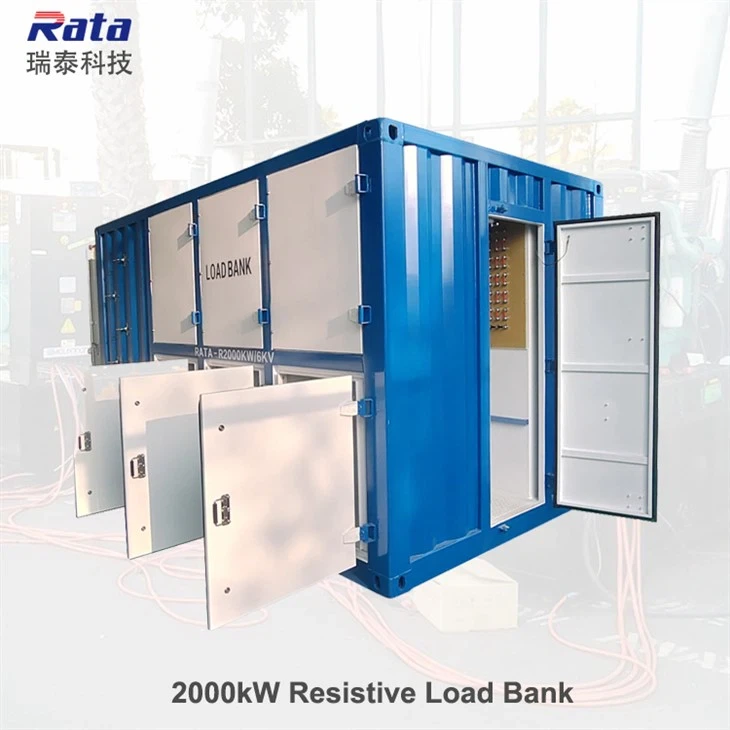

Banco di carico resistivo Rata 2000kW(2MW)/6000VAC progettato come tipo di contenitore e utilizzato per test di carico del generatore del giacimento petrolifero. In base ai requisiti di acqua e polvere, la protezione include l'aspirazione e l'uscita dell'aria, il pannello locale, la verniciatura dell'involucro del banco di carico
Questo banco di carico può essere azionato da interruttori del pannello locale e da un PC remoto con software operativo, il protocollo di comunicazione è Mod Bus TCP, l'interfaccia di comunicazione per il banco di carico e il PC remoto è RJ45, può anche essere RS485 e RS232 in base alle esigenze del cliente.
Progettazione con raffreddamento ad aria forzata. Lato di aspirazione dell'aria con coperchio e rete in acciaio, il foro è di 1 cm²Il coperchio può essere aperto quando il banco di carico è in funzione e chiuso quando il banco di carico non è in funzione; il condotto dell'aria viene utilizzato per l'uscita dell'aria calda, ha la funzione di impermeabilizzazione ed è facilmente installabile tramite bulloni e dadi.
La protezione del banco di carico include allarme per alta temperatura, allarme per basso volume d'aria, blocco ventola, sovratensione e sovracorrente, cortocircuito, allarme fumo, controllo della temperatura e dell'umidità, controllo degli accessi e arresto di emergenza.
Scheda dati principale
| Capacità di potenza nominale | 2000KW, solo resistivo |
| Tensione nominale | 6000 V CA, trifase, 3 fili, collegati con barra di rame stagnato |
| Tensione di controllo | 380 V CA, trifase, 4 fili, collegato con terminale |
| Progetto | Contenitore progettato per uso esterno, grado di protezione IP54 |
| Modalità di controllo | Controllo di commutazione del pannello locale + controllo remoto del PC, sistema PLC Siemens, interfaccia di comunicazione RJ45, salvataggio e stampa dei dati di caricamento, la lingua del software operativo può essere la lingua locale dell'utente |
| Misuratore digitale | Mostra tensione, corrente, potenza, fattore di potenza e frequenza |
| Carica i passaggi | 50kW+50kW+100kW+100kW+200kW+500kW+500kW+500kW |
| Resistore | Resistori alettati in lega Ni-Cr 8020 |
| Raffreddamento | Raffreddamento ad aria forzata, aspirazione aria orizzontale e uscita aria calda verticale con condotto dell'aria |
| Protezione | Alta temperatura, basso volume d'aria, sequenza di fase, cortocircuito, interblocco ventola, controllo accessi, allarme fumo, controllo temperatura e umidità, arresto di emergenza |
| Movimento | Sollevamento, 4 scale di sollevamento sulla sommità del recinto della banca locale |
| Misurare | 4500*2530*2600mm |
| Peso | 6500kg |
| Imballaggio | Pellicola protettiva per la consegna all'esportazione |
Test di accettazione in fabbrica
Se necessario, Ratia fornisce un servizio di collaudo in fabbrica per il banco di carico. Ci occuperemo noi di organizzare il vitto e l'alloggio per il vostro arrivo. Forniamo inoltre un servizio di formazione gratuito per il funzionamento del banco di carico durante la visita.
imballaggio e consegna
Per l'imballaggio impermeabile del banco di carico del tipo container verrà utilizzata una pellicola protettiva. Generalmente l'esportazione avviene dal porto di Shanghai via mare.
Per anni, Rata è stata sul mercato in una posizione invincibile.
Scheda dati
Nome del prodotto | Banco di carico resistivo da 2000 kW; |
| Numero di modello | RT2000kWLB; |
| Progetto | Tipo di contenitore con condotto dell'aria per uso esterno; |
Potenza nominale | CA 6 kV. Collegato con barra di rame stagnato. |
| Controllo del potere | AC380V, trifase 4 fili, collegato con terminale; |
| Frequenza | 50Hz/60Hz; |
| Precisione di caricamento | ≤ 3%; |
| equilibrio trifase | Grado di squilibrio ≤ 3%; |
| Ciclo di lavoro | Lavoro continuo |
| Isolamento | F |
Modalità di funzionamento | Controllo di commutazione del pannello locale + controllo remoto del PC, sistema PLC Siemens, interfaccia di comunicazione RJ45, salvataggio e stampa dei dati di caricamento, la lingua del software operativo può essere la lingua locale dell'utente |
Carica i passaggi | Risoluzione 50kW.50kW+50kW+100kW+100kW+200kW+500kW+500kW+500kW |
Resistore | 8020 Resistore alettato in lega Ni-Cr; |
Sistema di raffreddamento | Raffreddamento ad aria forzata; aspirazione aria orizzontale e uscita aria verticale con condotto dell'aria; ventola assiale, rumore inferiore a 80 dB a 3 m di distanza; |
| Allegato | Acciaio Q235, verniciato a polvere. |
Protezione | Alta temperatura, basso volume d'aria, sequenza di fase, cortocircuito, interblocco ventola, controllo accessi, allarme fumo, controllo temperatura e umidità, arresto di emergenza; |
Misuratore digitale | Tensione, corrente, potenza, fattore di potenza e frequenza; |
Espansione del carico | Espansione parallela di carichi multipli; |
Standard | Soddisfare gli standard internazionali, gli standard navali, gli standard militari e gli standard delle telecomunicazioni |
Movimento | Sollevamento, 4 scale di sollevamento sulla sommità del recinto della banca locale |
Colore | Colore personalizzato |
| Dimensioni | 4500mm*2530mm*2600mm (L*P*A) |
| Peso | 6500kg |
Temperatura ambiente | -20℃ a 50℃ |
Umidità | Fino al 100% |
Altitudine | Fino a 2500 m |
pressione atmosferica | da 86 a 106 kPa |
| Periodo di garanzia | 12 mesi a partire dalla messa in servizio presso il cliente |
| Imballaggio | Pellicola avvolgente |
