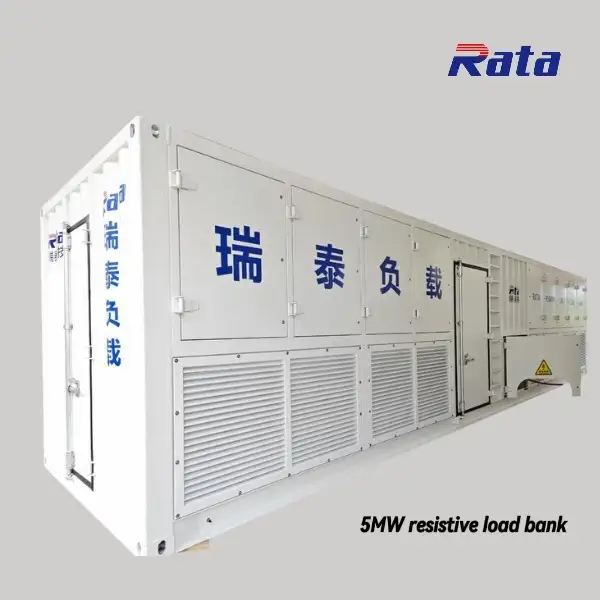

空冷式5MW抵抗交流負荷バンク（電力試験用）

説明

• モデル番号

• S5000L

• 原産国

• 中国

• 定格電力容量（PF 1.0）

• 5000kW

• 定格試験電圧

• 20KVac

• 頻度

• 50Hz。

• フェーズ

• 3

• 配線（スター接続）

• 4

• 負荷ステップ解像度

• 1000kW

• ロードステップ

• 1000KW+1000KW+1000KW+2000KW

• 電圧許容範囲（短期動作）

• +5%

• 荷重要素許容差

• ≤+2.5%

• 絶縁試験

• 35KVac

• 負荷接続

• 銅バスバー

• 保護

• 熱緊急遮断

• エアフロースイッチ

• ファン過負荷保護

• 緊急停止

• 制御電圧（補助電源）

• 400VAC 50/60HZ.

• 風量（約CMM）

• 2700 CM/H *12

• 気流の方向

• 垂直上向き空気強制冷却

• ファン数

• 12個（各4kW）

• 負荷開閉コンタクタタイプ

• 3極ACコンタクタ

• 定格最大周囲温度動作

• +50°C / +104°F

• 定格最低周囲温度動作

• -20°C / -4°F

• 高度評価

• ≤2000 [masl]またはカスタマイズ

• 制御室のIP定格

• IP 54屋外

• エンクロージャ材質

• 船舶グレードの塗装を施したコンテナ化された炭素鋼。

• ポータビリティ

• 標準ISOリフティングポイント

• 筐体寸法

• 長さ(mm)

• 12000

• 幅(mm)

• 2438

• 高さ(mm)

• 2591

• 風防付き荷重バンクの重量（KG）

• 最大16,000
