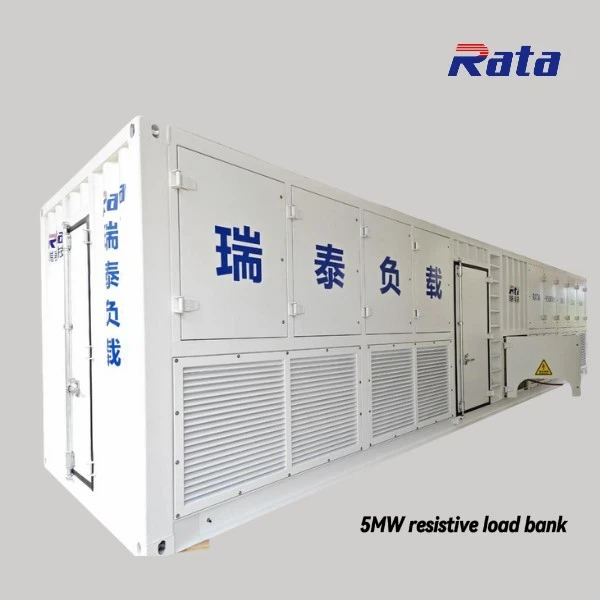

Banco de carga resistiva de CA de 5 MW refrigerado por aire para pruebas de potencia.

Descripción

• Modelo N°

• S5000L

• País natal

• Porcelana

• Capacidad de potencia nominal (PF 1.0)

• 5000 kW

• Tensión de prueba nominal

• 20 kV CA

• Frecuencia

• 50 Hz.

• Fases

• 3

• Cables (conexión en estrella)

• 4

• Resolución del paso de carga

• 1000 kW

• Paso de carga

• 1000KW+1000KW+1000KW+2000KW

• Tolerancia de voltaje (operación a corto plazo)

• +5%

• Tolerancia del elemento de carga

• ≤+2.5%

• Prueba de aislamiento

• 35 kV CA

• Conexiones de carga

• Barras colectoras de cobre

• Protección

• Corte térmico de emergencia

• Interruptor de flujo de aire

• Protección contra sobrecarga del ventilador

• Parada de emergencia

• Voltaje de control (Fuente de alimentación auxiliar)

• 400VAC 50/60HZ.

• Volumen de flujo de aire (aprox. CMM)

• 2700 CM/H *12

• Dirección del flujo de aire

• Refrigeración forzada por aire vertical hacia arriba

• Fans Nros.

• 12 piezas (4 kW cada una)

• Tipo de contactor de conmutación de carga

• Contactores de CA de 3 polos

• Temperatura ambiente máxima nominal de funcionamiento

• +50°C / +104°F

• Temperatura ambiente mínima nominal de funcionamiento

• -20°C / -4°F

• Clasificación de altitud

• ≤2000 [msnm] o personalizado

• Clasificación IP de la cámara de control

• IP 54 para exteriores

• Material de cerramiento

• Acero al carbono en contenedor con pintura de grado marino.

• Portabilidad

• Puntos de elevación estándar ISO

• Dimensiones del recinto

• Longitud (mm)

• 12000

• Ancho (mm)

• 2438

• Altura (mm)

• 2591

• Peso del banco de carga con parabrisas (KG)

• 16.000 máximo
