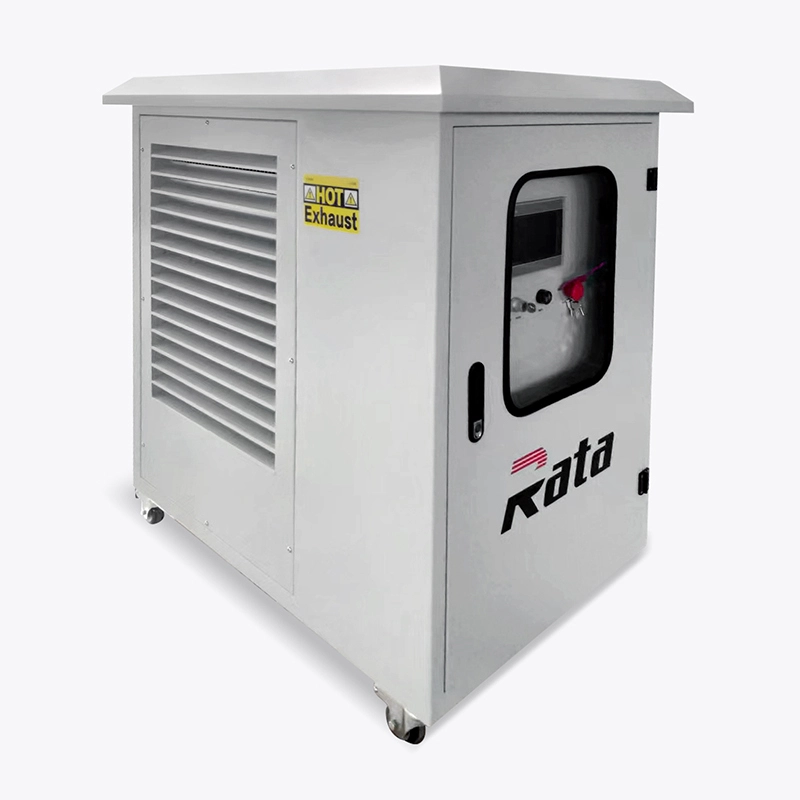

Bộ tải điện trở AC 90kW 400V - Nhà sản xuất: Rata
Giới thiệu sản phẩm
Được thiết kế với điện áp thử nghiệm định mức 400Vac và độ phân giải bước tải 1kW, RTLBS90L cung cấp khả năng kiểm soát chi tiết các kịch bản thử nghiệm tải, trong khi chu kỳ hoạt động liên tục và cấu trúc chắc chắn (vỏ thép không gỉ cán nguội, buồng điều khiển IP54) đảm bảo hoạt động liền mạch trong điều kiện môi trường khắc nghiệt từ -20°C đến +50°C và ở độ cao lên đến 2000m.
Được trang bị hệ thống điều khiển PLC tiên tiến của Siemens, phần mềm Nexus-1 được cấp bằng sáng chế và hỗ trợ giao tiếp từ xa Mod Bus TCP/RS485, thiết bị này cho phép thử nghiệm tự động, thời gian thực với khả năng ghi nhật ký dữ liệu và báo cáo—giúp tối ưu hóa quy trình thử nghiệm cho các nhà sản xuất hệ thống điện, các công ty bảo trì và các cơ sở công nghiệp trên toàn thế giới. Được chứng nhận theo tiêu chuẩn ISO9001, ISO14001, ISO45001 và CE, thiết bị tải giả này kết hợp công nghệ tiên tiến với thiết kế thân thiện với môi trường, đáp ứng các yêu cầu nghiêm ngặt về ESG và chất lượng của thị trường thử nghiệm điện toàn cầu.
Bản vẽ kết cấu
Thông số kỹ thuật: Bộ tải điện trở AC 90kW
Sự miêu tả | |
Mã số sản phẩm | RTLBS90L |
Quốc gia xuất xứ | Trung Quốc |
Điện áp thử nghiệm định mức | 400Vac |
Điện áp điều khiển (Nguồn điện phụ) | 220V AC / 230V AC |
Tính thường xuyên | 50Hz. |
Các pha và dây dẫn | 3P4W |
Tải độ phân giải bước | 1kW |
Các bước tải hoạt động (kW) | 1kw + 2kw*2 + 5kw + 10kw*2 cái + 20kw + 40kw |
Chiều dài*Chiều rộng*Chiều cao (mm) | 104*97.5*121cm |
Số lượng quạt và lưu lượng gió | 9* 410CFM/H |
Trọng lượng ước tính (kg) | 170kg |
Thông tin khác | |
Độ chính xác toàn bộ máy | ±3% |
Khả năng chịu điện áp (Hoạt động ngắn hạn) | ± 5% |
Dung sai phần tử tải | ≤+2.5% |
Kết nối tải | Đầu nối bằng đồng |
Sự bảo vệ | Bộ ngắt khẩn cấp nhiệt |
Công tắc lưu lượng khí | |
Bảo vệ quá tải quạt | |
Dừng khẩn cấp | |
Làm mát bằng gió ngang | |
Hướng luồng không khí | Làm mát bằng gió ngang |
Loại quạt | Quạt hướng trục dạng cánh |
Loại công tắc tơ chuyển mạch tải | Công tắc tơ AC |
Nhiệt độ môi trường tối đa/tối thiểu khi vận hành | +50°C / -20°C |
Xếp hạng độ cao | ≤2000 [masl] |
Xếp hạng IP của buồng điều khiển | IP 54 ngoài trời |
Vật liệu vỏ bọc | Tấm thép không gỉ cán nguội có sơn phủ. |
Màu vỏ | RAL 7035 |
Tính di động | Bánh xe |
Chứng chỉ | ISO9001:2015,ISO14001:2015,ISO45001:2018,CE |
Chu kỳ làm việc | Liên tục |
Điện trở | |
Vật liệu điện trở | Điện trở có cánh tản nhiệt, AISI304/các phần tử dập khuôn |
Hợp kim Ni-Cr 8020 | |
Ống thép không gỉ | chứa đầy bột oxit magiê |
Trở kháng cách điện | DC1000V 20MΩ trở lên |
Điện áp kiểm tra cách điện | 2000 Vac trong 1 phút |
Chịu được nhiệt độ | Khoảng 800℃ |
Lỗi điện trở | ± 3% |
Các thương hiệu linh kiện chính | |
Các thương hiệu linh kiện chính | Công tắc tơ: Schneider hoặc tương đương Rơle: CHINT hoặc tương đương |
Cầu chì: Delixi hoặc loại tương đương | |
Dừng khẩn cấp: Schneider | |
Hệ thống điều khiển tải giả 1 | |
Điều khiển bằng tay | HMI |
Hệ thống điều khiển tải giả 2 | |
Điều khiển PLC | Điều khiển máy tính từ xa bằng phần mềm Nexus-1 đã được cấp bằng sáng chế. |
Hỗ trợ in ấn | Bảng được lưu bằng Excel, đường cong được lưu bằng Word. |
Điều khiển tự động từ xa bằng máy tính | Giao thức truyền thông Mod Bus TCP hoặc RS485 |
Phần mềm điều khiển bằng tiếng Anh (đã được đưa vào vận hành từ trước đó khá lâu). | |
(đã gửi cho người dùng) | |
Hệ thống PLC Siemens | |
Các chức năng bao gồm giám sát dữ liệu tải, thu thập dữ liệu, đường cong, biểu đồ, tải trọng. | |
Lưu dữ liệu và in ấn. | |
Bảo hành chất lượng | |
Thời hạn 12 tháng bắt đầu tính từ ngày bạn nhận được hàng. | |
Dịch vụ | |
Dịch vụ 24/7 (có thể thay đổi tùy múi giờ) | |
Họp trực tuyến bất cứ lúc nào. | |
Hỗ trợ kỹ thuật trực tuyến miễn phí, kỹ thuật viên đi công tác nước ngoài sẽ tính phí (có thể thương lượng). | |
Các tài liệu cung cấp | |
Báo cáo nhà máy. | |
Hướng dẫn vận hành và bảo trì. | |
Sơ đồ cấu trúc và sơ đồ mạch điện sau khi nộp hồ sơ. | |
