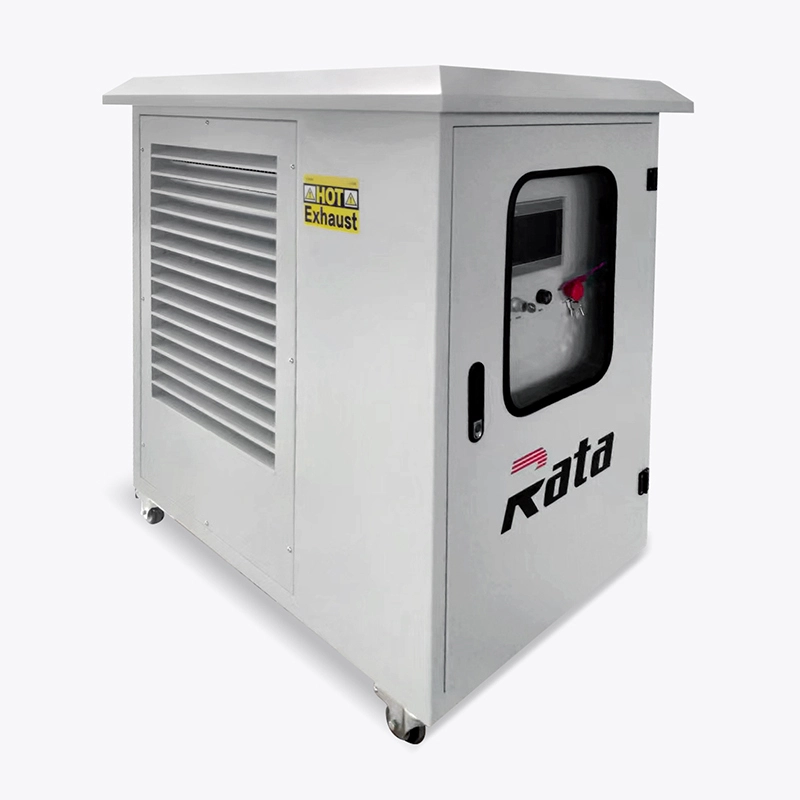

TDS-90kw 400v resistivo AC load bank Produttore Rata
Introduzione al prodotto
Progettato con una tensione di prova nominale di 400 V CA e una risoluzione del passo di carico di 1 kW, l'RTLBS90L offre un controllo granulare sugli scenari di prova del carico, mentre il suo ciclo di lavoro continuo e la struttura robusta (involucro in acciaio inossidabile laminato a freddo, camera di controllo IP54) garantiscono un funzionamento senza interruzioni in condizioni ambientali difficili che vanno da -20 °C a +50 °C e ad altitudini fino a 2000 m slm
Dotato di controllo PLC Siemens avanzato, software brevettato Nexus-1 e supporto per la comunicazione remota Mod Bus TCP/RS485, consente test automatizzati in tempo reale con funzionalità di registrazione e reporting dei dati, semplificando i flussi di lavoro di test per produttori di sistemi di alimentazione, aziende di manutenzione e impianti industriali in tutto il mondo. Certificata ISO9001, ISO14001, ISO45001 e CE, questa batteria di carico combina tecnologia all'avanguardia con un design ecocompatibile, soddisfacendo i rigorosi requisiti ESG e di qualità del mercato globale dei test elettrici.
Disegno della struttura
Scheda tecnica: banco di carico resistivo AC da 90 kW
Descrizione | |
Modello n. | RTLBS90L |
Paese di origine | Cina |
Tensione di prova nominale | 400 V CA |
Tensione di controllo (alimentazione ausiliaria) | 220 V CA / 230 V CA |
Frequenza | 50 Hz. |
Fasi e fili | 3P4W |
Risoluzione del passo di carico | 1 kW |
Gradini di carico attivi (kW) | 1kw+2kw*2+5kw+10kw*2 pezzi+20kw+40kw |
Lunghezza*Larghezza*Altezza (mm) | 104*97,5*121 cm |
Numero di ventole e volume del flusso d'aria | 9* 410 CFM/H |
Peso stimato (kg) | 170 kg |
Altre informazioni | |
Precisione dell'intera macchina | ±3% |
Tolleranza di tensione (funzionamento a breve termine) | ± 5% |
Tolleranza dell'elemento di carico | ≤+2.5% |
Collegamenti di carico | Terminale in rame |
Protezione | Interruttore di emergenza termico |
Interruttore del flusso d'aria | |
Protezione da sovraccarico della ventola | |
Arresto di emergenza | |
Raffreddamento forzato ad aria orizzontale | |
Direzione del flusso d'aria | Raffreddamento forzato ad aria orizzontale |
Tipo di ventola | Ventilatore assiale a profilo alare |
Tipo di contattore di commutazione del carico | Contattori CA |
Temperatura ambiente massima/minima nominale di funzionamento | +50°C / -20°C |
Valutazione dell'altitudine | ≤2000 [msl] |
Grado di protezione IP della camera di controllo | IP 54 per esterni |
Materiale di contenimento | Lamiera in acciaio inossidabile laminata a freddo con verniciatura. |
Colore della custodia | Colore RAL 7035 |
Portabilità | Ruote |
Certificati | ISO9001:2015,ISO14001:2015,ISO45001:2018,CE |
Ciclo di lavoro | Continuo |
Resistore | |
Materiale del resistore | resistore alettato, AISI304/elementi stampati |
Lega Ni-Cr 8020 | |
Tubo in acciaio inossidabile | riempito con polvere di ossido di magnesio |
Impedenza di isolamento | DC1000V 20MΩ sopra |
Tensione di prova di isolamento | 2000 Vac per 1 min |
Resistere alla temperatura | Circa 800℃ |
Errore di resistenza | ± 3% |
Principali marche di ricambi | |
Principali marche di ricambi | Contattore: Schneider o equivalente Relè: CHINT o equivalente |
Fusibile: Delixi o equivalente | |
Arresto di emergenza: Schneider | |
Sistema di controllo del banco di carico 1 | |
Controllo manuale | HMI |
Sistema di controllo del banco di carico 2 | |
Controllo PLC | Controllo remoto del PC con software brevettato Nexus-1 |
Supporto stampa | Tabella salvata da Excel, curva salvata da Word. |
Controllo automatico del computer remoto | Protocollo di comunicazione Mod Bus TCP o RS485 |
Software di controllo in versione inglese (messa in servizio ben prima | |
inviato all'utente) | |
Sistema PLC Siemens | |
La funzione include il monitoraggio dei dati di carico, l'acquisizione, la curva, il grafico, il carico | |
salvataggio e stampa dei dati. | |
Garanzia di qualità | |
12 mesi decorrono dal giorno in cui ricevi la merce presso il tuo domicilio. | |
Servizi | |
Servizio 7×24 ore (soggetto a differenza di fuso orario) | |
Riunioni online disponibili in qualsiasi momento. | |
Assistenza tecnica online gratuita, costo per il tecnico che va all'estero (trattabile). | |
Documenti che forniscono | |
Rapporto di fabbrica. | |
Istruzioni per l'uso e la manutenzione. | |
Diagrammi strutturali e schema elettrico dopo il deposito. | |
Parti principali
