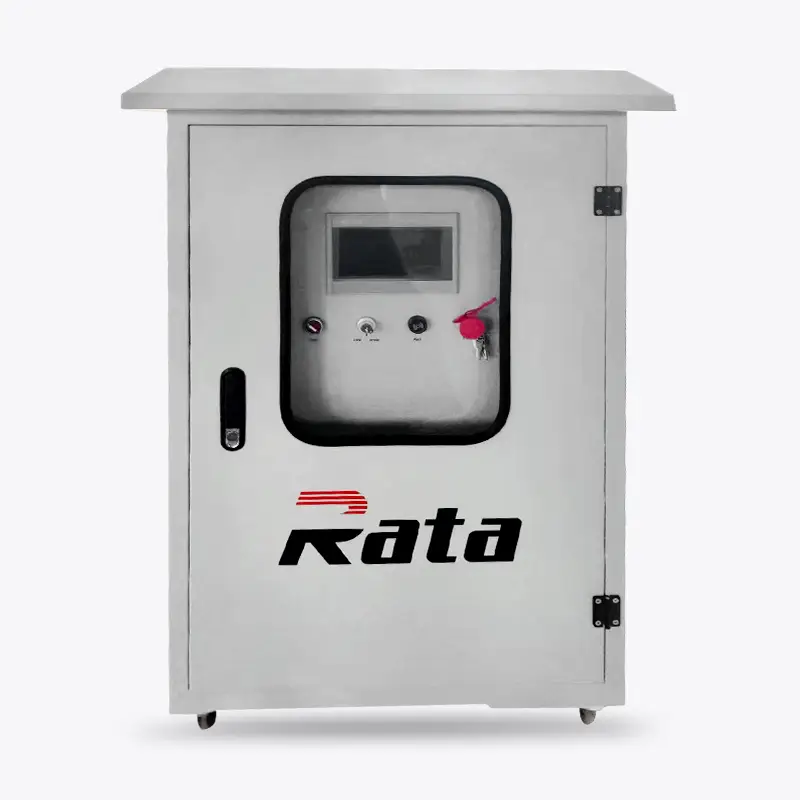

Нагрузочный стенд переменного тока 90 кВт 400 В с резистивной нагрузкой - Производитель Rata
Введение в продукт
Разработанный с учетом номинального испытательного напряжения 400 В переменного тока и разрешения шага нагрузки 1 кВт, прибор RTLBS90L обеспечивает точный контроль над сценариями испытаний под нагрузкой, а его непрерывный рабочий цикл и прочная конструкция (корпус из холоднокатаной нержавеющей стали, камера управления со степенью защиты IP54) гарантируют бесперебойную работу в суровых условиях окружающей среды от -20°C до +50°C и на высоте до 2000 м над уровнем моря.
Оснащенный передовой системой управления на базе ПЛК Siemens, запатентованным программным обеспечением Nexus-1 и поддержкой удаленной связи Mod Bus TCP/RS485, он обеспечивает автоматизированное тестирование в режиме реального времени с возможностью регистрации данных и составления отчетов, оптимизируя рабочие процессы тестирования для производителей энергосистем, ремонтных компаний и промышленных предприятий по всему миру. Сертифицированный по стандартам ISO9001, ISO14001, ISO45001 и CE, этот нагрузочный стенд сочетает в себе передовые технологии и экологичный дизайн, отвечая строгим требованиям ESG и качества мирового рынка электротехнических испытаний.
Чертеж конструкции
Технические характеристики: резистивный нагрузочный стенд переменного тока мощностью 90 кВт
Описание | |
Номер модели. | RTLBS90L |
Страна происхождения | Китай |
Номинальное испытательное напряжение | 400 В переменного тока |
Управляющее напряжение (вспомогательный источник питания) | 220 В переменного тока / 230 В переменного тока |
Частота | 50 Гц. |
Фазы и провода | 3P4W |
Разрешение шага загрузки | 1 кВт |
Ступени активной нагрузки (кВт) | 1 кВт + 2 кВт * 2 + 5 кВт + 10 кВт * 2 шт. + 20 кВт + 40 кВт |
Длина*Ширина*Высота (мм) | 104*97,5*121 см |
Количество вентиляторов и объем воздушного потока | 9* 410CFM/H |
Примерный вес (кг) | 170 кг |
Прочая информация | |
Точность всей машины | ±3% |
Допустимое напряжение (кратковременная работа) | ± 5% |
Допуск элемента нагрузки | ≤+2.5% |
Подключения нагрузки | Медный клеммник |
Защита | Термоаварийный выключатель |
датчик потока воздуха | |
защита от перегрузки вентилятора | |
Аварийная остановка | |
Горизонтальное принудительное воздушное охлаждение | |
Направление воздушного потока | Горизонтальное принудительное воздушное охлаждение |
Тип вентилятора | Осевой вентилятор с аэродинамическим профилем |
контактор переключения нагрузки | контакторы переменного тока |
Номинальная максимальная/минимальная рабочая температура окружающей среды. | +50°C / -20°C |
Высотный рейтинг | ≤2000 [над уровнем моря] |
Степень защиты IP камеры управления | IP 54 для наружного применения |
Материал корпуса | Холоднокатаная пластина из нержавеющей стали с покраской. |
Цвет корпуса | RAL 7035 |
Портативность | Ролики |
Сертификаты | ISO9001:2015,ISO14001:2015,ISO45001:2018,CE |
Рабочий цикл | Непрерывный |
Резистор | |
Материал резистора | Резистор с ребрами, элементы из стали AISI304/штампованные |
Сплав 8020 Ni-Cr | |
трубка из нержавеющей стали | наполнен порошком оксида магния |
Импеданс изоляции | DC1000V 20MΩ выше |
Испытательное напряжение изоляции | 2000 В переменного тока в течение 1 минуты |
Выдерживает температуру | Примерно 800℃ |
Ошибка сопротивления | ± 3% |
Основные марки комплектующих | |
Основные марки комплектующих | Контактор: Schneider или аналогичный. Реле: CHINT или аналогичное. |
Предохранитель: Delixi или аналогичный. | |
Аварийная остановка: Schneider | |
Система управления нагрузочным стендом 1 | |
Ручное управление | HMI |
Система управления нагрузочным стендом 2 | |
ПЛК-управление | Дистанционное управление ПК с помощью запатентованного программного обеспечения Nexus-1. |
Поддержка печати | Таблица сохранена в Excel, кривая сохранена в Word. |
Дистанционное компьютерное автоматическое управление | Протокол связи Mod Bus TCP или RS485 |
Программное обеспечение управления на английском языке (ввод в эксплуатацию задолго до начала работ). | |
(отправлено пользователю) | |
Система ПЛК Siemens | |
Функционал включает в себя мониторинг данных о нагрузке, сбор данных, построение кривой, построение графика и измерение нагрузки. | |
Сохранение и печать данных. | |
Гарантия качества | |
Срок действия гарантии составляет 12 месяцев с момента получения вами товара. | |
Услуги | |
Круглосуточное обслуживание (7 дней в неделю, 24 часа в сутки, 7 дней в неделю, с учетом разницы во времени). | |
Онлайн-встреча доступна в любое время. | |
Онлайн-консультации технического специалиста предоставляются бесплатно, выезд специалиста за границу оплачивается отдельно (по договоренности). | |
Документы, предоставляющие | |
Отчет с завода. | |
Инструкция по эксплуатации и техническому обслуживанию. | |
Схемы конструкции и электрическая принципиальная схема после внесения депозита. | |
Основные части
