Banco de carga resistivo de alto voltaje de 5 MW
El banco de carga resistiva de alto voltaje se utiliza principalmente en las pruebas de rendimiento y envejecimiento de UPS de alta potencia en línea, inversores, fuentes de alimentación conmutadas y grupos electrógenos diésel de departamentos y fabricantes de energía, telecomunicaciones y otros.
El material de alta calidad y la tecnología innovadora hacen de Rata la mejor artesanía.
Solicitud
Los bancos de carga resistivos de alto voltaje se utilizan principalmente en los siguientes campos:
1) Mantenimiento y pruebas del sistema de energía: se puede utilizar para probar la capacidad de carga y el rendimiento eléctrico de equipos como transformadores de alto voltaje, interruptores de alto voltaje y disyuntores.
2) Ingeniería energética, ingeniería electrónica y fabricación: pueden probar las características eléctricas de componentes pasivos como resistencias, condensadores e inductores.
3) Investigación, enseñanza y laboratorio: adecuado para diversas pruebas e investigaciones eléctricas.
4) Otros campos: También se puede utilizar para trabajos de mantenimiento y pruebas en sistemas de comunicación, motores eléctricos, generadores, acondicionadores de aire, válvulas solenoides, sensores, fibras ópticas, semiconductores y láseres.
El banco de carga resistivo de enfriamiento de aire trifásico de alto voltaje tiene las características de buena resistencia a la presión, seguridad y confiabilidad, tamaño pequeño, larga vida útil, bajo consumo de energía y uso conveniente y rápido. Puede simular varias situaciones diferentes en condiciones de trabajo reales, proporcionando un método de prueba más conveniente, rápido y preciso para ingenieros y técnicos eléctricos, y es ampliamente utilizado en varios campos.
¿Por qué elegirnos?
Es fantástico trabajar con alguien creativo, increíblemente organizado, con quien es fácil comunicarse, receptivo a las próximas iteraciones y con un hermoso trabajo.
Servicio posventa
Suministro de rata 7×Servicio postventa las 24 horas, para garantizar que sus problemas posventa puedan resolverse rápidamente.
Certificados
Obtuvimos el certificado de calidad CE, ISO9001, ISO14001, ISO45001 y SGS y poseemos derechos de exportación independientes.
OEM/ODM
Podemos aceptar servicios OEM y ODM, personalizar su propio diseño, logotipo y color.
PARTNERS
ABB, Schneider, Omron, Siemens Phoenix Contact, Delixi

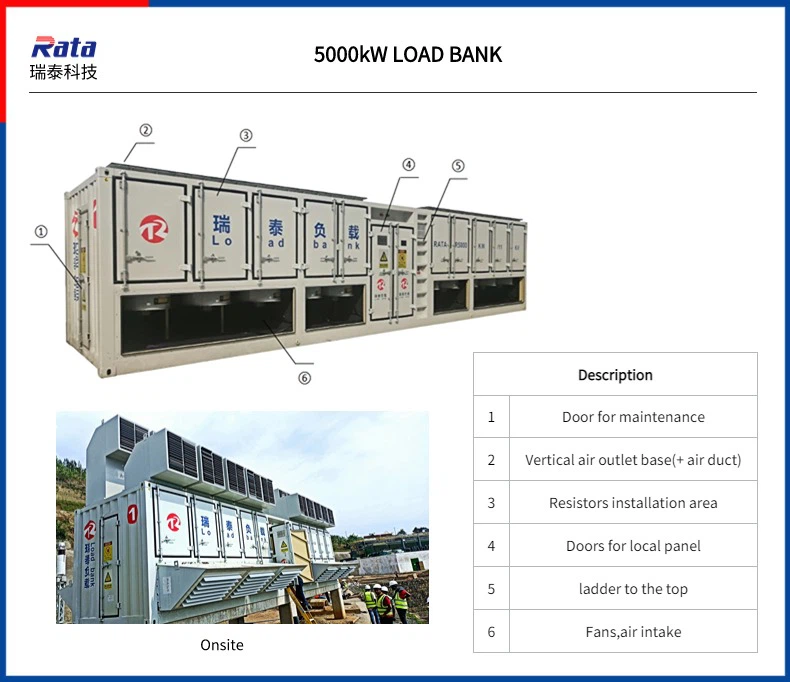

Banco de carga de 5 MW
El banco de carga R5MW/11kV es un Dispositivo de prueba de carga de potencia desarrollado independientemente por nuestra empresa para su uso en plantas de energía a gas. Tiene las ventajas de operación sencilla, uso paralelo de la capacidad de carga visible, Alta precisión de prueba de carga, sin tiempo de preparación de prueba, uso continuo a largo plazo, etc.
Sistema de prueba de carga inteligente para grupo electrógeno R5MW/11kV diseñado como modo de control de conmutación de panel local y modo de control de PC remoto.
Ficha de datos
Hoja de datos del banco de carga resistiva de 5 MW | |
Nombre del producto | Banco de carga resistiva de 5000kW; |
| Número de modelo | RT5000kWLB; |
| Diseño | Contenedor tipo contenedor con conducto de aire para uso exterior; |
Potencia nominal | CA 11 kV. Conectado con barra de cobre estañada Están disponibles otros voltajes personalizados; |
| Control de potencia | CA 380 V, trifásica, 4 cables, conectada con conector/terminal rápido; |
| Frecuencia | 50 Hz/60 Hz; |
| Precisión de carga | ≤ 3%; |
| equilibrio trifásico | Grado de desequilibrio ≤ 3%; |
| Ciclo de trabajo | Trabajo continuo |
| Aislamiento | F |
Modo de operación | 1)Operación de conmutación del panel local 2) Operación remota de PC (protocolo de comunicación Mod bus TCP, sistema PLC, software de operación, admite guardar e imprimir datos de carga); |
Pasos de carga | Resolución de 100 kW; 100 kW + 200 kW + 200 kW + 500 kW + 1000 kW + 1000 kW + 1000 kW + 1000 kW |
Resistor | Resistencia con aletas de aleación de Ni-Cr 8020; |
Sistema de refrigeración | Refrigeración por aire forzado; entrada de aire horizontal y salida vertical; ventilador axial, ruido inferior a 80 dB a 3 m de distancia; |
| Recinto | Acero Q235, con recubrimiento en polvo. |
Protección | Alta temperatura, bajo volumen de aire, secuencia de fases, cortocircuito, bloqueo del ventilador, control de acceso, control de temperatura y humedad, parada de emergencia; |
Medidor digital | Voltaje, corriente, potencia, factor de potencia y frecuencia; |
Expansión de carga | Expansión paralela de múltiples cargas; |
Estándar | Cumple con estándares internacionales, estándares de barcos, estándares militares y estándares de telecomunicaciones. |
Movimiento | Orejetas de elevación en la parte superior |
Color | RAL 7035 (gris industrial) |
| Dimensiones | 12000 mm x 2530 mm x 2600 mm (largo x ancho x alto) |
| Peso | 18000kilogramo |
Temperatura ambiente | -20℃ a 50℃ |
Humedad | Hasta el 100% |
Altitud | Hasta 2500m |
Presión atmosférica | 86 a 106 kPa |
| Período de garantía | 12 meses a partir de la puesta en servicio en las instalaciones del cliente. |
| Embalaje | Película de envoltura |
Lista de suministros
| Descripción | Cantidad |
| Banco de carga de 5000 kW | |
| Informe de prueba de fábrica | 1 |
| Diagrama de cableado | 1 |
| Manual de mantenimiento y operación | 1 |
| Software de operación (control remoto) | 1 |
| Cable de red de categoría 6 de la cena (control remoto) | 50~100 m |
Nuestros socios
Nuestras piezas principales del banco de carga son de marca de primer nivel en el mercado interno y han cooperado bien durante los últimos 11 años. Las piezas de buena calidad pueden garantizar que el banco de carga tenga una buena calidad y una vida útil prolongada basada en el mantenimiento regular y el funcionamiento normal.
Mantenimiento del banco de carga
1) Después de utilizar el equipo durante medio año, es necesario eliminar el polvo del interior del mismo y limpiarlo con una aspiradora. En el caso de un entorno operativo hostil, el intervalo de mantenimiento del equipo debe acortarse adecuadamente.
2) Durante el uso del equipo, el ventilador vibrará ligeramente. Después de 2000 horas de uso, se deben reforzar las piezas de fijación del ventilador.
3) Si se encuentran daños en la pintura del equipo, se deben reparar a tiempo.
Servicio posventa/soporte técnico
El vendedor se compromete a proporcionar servicios técnicos de por vida, incluidos los siguientes::
1) El período de garantía de calidad del sistema comienza a partir de la fecha de aceptación del sistema y dura 12 meses.
2) El vendedor proporcionará mantenimiento gratuito para cualquier problema de calidad que ocurra dentro del período de garantía del sistema.
3) Después de encontrar problemas, se garantiza que los usuarios responderán dentro de 2 a 10 horas (límite de diferencia horaria).
4) Si es necesario enviar personal técnico al sitio para resolver el problema, el vendedor deberá garantizar que llegue al sitio dentro de las 24 a 72 horas. El personal de servicio no deberá evacuar hasta que se resuelva el problema.
5) Los usuarios podrán disfrutar de forma permanente de servicios de consultoría técnica gratuita.
6) Guarde los archivos técnicos completos del producto para los usuarios.
7) Una vez finalizado el período de garantía de 12 meses, brindamos a los usuarios servicios de mantenimiento pago de por vida a un costo únicamente.
8) Si es necesario, el vendedor actualizará y renovará el sistema para el usuario al precio más favorable.
9) Puedes contactar al vendedor si tienes alguna pregunta.
FAQ
1) ¿Qué es el código HS?
El código HS para el banco de carga es 9030899090
2) ¿Cuál es el ciclo de trabajo permitido de estas unidades cuando se utilizan de forma continua?
Generalmente, el banco de carga estará diseñado para funcionar de manera continua. El banco de carga tiene un sistema de enfriamiento de aire forzado, por lo que permite trabajar durante mucho tiempo.
3) ¿Cuál es la vida útil esperada de estas unidades bajo un uso regular?
20 años
4) ¿Sus unidades de banco de carga están diseñadas para uso y despliegue en exteriores?
Sí. Suministramos diseño para exteriores.
5) ¿Qué tipos de interfaces de control admiten sus unidades de banco de carga?
Las interfaces de control que suministramos incluyen: RJ45, RS232, RS485
6) ¿Son compatibles con protocolos comunes como Modbus, o quizás otra solución o protocolo de gestión remota?
Sí. Son compatibles con protocolos comunes como Modbus TCP.
7) ¿Estas unidades están disponibles para entrega inmediata o hay un tiempo de entrega a considerar?
No hay stock para banco de carga. Porque cada cliente tiene diferentes requisitos. El cliente debe realizar el pedido primero y la producción necesita entre 30 y 50 días según la capacidad de energía del banco de carga y la cantidad.
8) ¿Sus unidades cumplen con los estándares internacionales pertinentes en materia de seguridad y rendimiento?
Los bancos de carga están diseñados y producidos según los siguientes estándares y obtuvimos los certificados ISO9001:2015, ISO14001:2015, ISO45001:2018 y CE para bancos de carga.
El diseño, la producción y el servicio del sistema deberán cumplir estrictamente con los requisitos del Sistema de Gestión de Calidad (GB/T19001-2008) y hacer referencia a las siguientes normas.
> IEC62271-1 Equipos de conmutación y control de alta tensión
> IEC60529 Grados de protección proporcionados por la carcasa (Código IP)
> IEC60204 Seguridad de la maquinaria
> Compatibilidad electromagnética IEC61000
> GB/T 2820.5-2009 Grupo electrógeno de CA accionado por motor de combustión interna alternativo, Parte 5: Grupo electrógeno
> Grupo electrógeno diésel marino GB/T 13032-2010
> GB/T 1029-2005 Métodos de prueba para máquinas síncronas trifásicas
> GB 14711-2006 Requisitos de seguridad para máquinas eléctricas rotativas pequeñas y medianas
> GJB 5785-2006 Especificación general para grupos electrógenos de combustión interna militares
> GJB 235-1997 Especificación general para centrales eléctricas móviles de CA militares
> GJB 1488-92 Método de prueba para el suministro de energía de motores de combustión interna militares
9) ¿Proporciona capacitación o documentación para el manejo y funcionamiento adecuado de estas unidades?
Sí. Le proporcionaremos las instrucciones de funcionamiento.
10) ¿Cómo utilizar el software de operación remota?
Le proporcionaremos instrucciones de funcionamiento y vídeo para el software de operación remota.
El rendimiento duradero y estable le da al producto una gran ventaja para competir en la industria.
Ficha de datos
Hoja de datos del banco de carga resistiva de 5 MW | |
Nombre del producto | Banco de carga resistiva de 5000kW; |
| Número de modelo | RT5000kWLB; |
| Diseño | Contenedor tipo contenedor con conducto de aire para uso exterior; |
Potencia nominal | CA 11 kV. Conectado con barra de cobre estañada. Están disponibles otros voltajes personalizados; |
| Control de potencia | CA 380 V, trifásica, 4 cables, conectada con conector/terminal rápido; |
| Frecuencia | 50 Hz/60 Hz; |
| Precisión de carga | ≤ 3%; |
| equilibrio trifásico | Grado de desequilibrio ≤ 3%; |
| Ciclo de trabajo | Trabajo continuo |
| Aislamiento | F |
Modo de operación | 1)Operación de conmutación del panel local 2) Operación remota de PC (protocolo de comunicación Mod bus TCP, sistema PLC, software de operación, admite guardar e imprimir datos de carga); |
Pasos de carga | Resolución de 100 kW; 100 kW + 200 kW + 200 kW + 500 kW + 1000 kW + 1000 kW + 1000 kW + 1000 kW |
Resistor | Resistencia con aletas de aleación de Ni-Cr 8020; |
Sistema de refrigeración | Refrigeración por aire forzado; entrada de aire horizontal y salida vertical; ventilador axial, ruido inferior a 80 dB a 3 m de distancia; |
| Recinto | Acero Q235, con recubrimiento en polvo. |
Protección | Alta temperatura, bajo volumen de aire, secuencia de fases, cortocircuito, bloqueo del ventilador, control de acceso, control de temperatura y humedad, parada de emergencia; |
Medidor digital | Voltaje, corriente, potencia, factor de potencia y frecuencia; |
Expansión de carga | Expansión paralela de múltiples cargas; |
Estándar | Cumple con estándares internacionales, estándares de barcos, estándares militares y estándares de telecomunicaciones. |
Movimiento | Orejetas de elevación en la parte superior |
Color | RAL 7035 (gris industrial) |
| Dimensiones | 12000 mm x 2530 mm x 2600 mm (largo x ancho x alto) |
| Peso | 18000kilogramo |
Temperatura ambiente | -20℃ a 50℃ |
Humedad | Hasta el 100% |
Altitud | Hasta 2500m |
Presión atmosférica | 86 a 106 kPa |
| Período de garantía | 12 meses a partir de la puesta en servicio en las instalaciones del cliente. |
| Embalaje | Película de envoltura |
Dibujo de diseño:
Detalles de producción:
Disposición del dispositivo y del circuito 1:
Disposición del dispositivo y del circuito 2:
