5 MW Hochspannungs-Widerstandslastbank
Hochspannungs-Widerstandslastbänke werden hauptsächlich bei Leistungstests und Alterungstests von Online-Hochleistungs-USVs, Wechselrichtern, Schaltnetzteilen und Dieselgeneratoren von Energie-, Telekommunikations- und anderen Abteilungen und Herstellern verwendet.
Das hochwertige Material und die innovative Technologie machen Rata zu einem Produkt feinster Handwerkskunst.
Anwendung
Hochspannungs-Widerstandslastbänke werden hauptsächlich in folgenden Bereichen eingesetzt:
1) Wartung und Prüfung von Stromversorgungssystemen: Kann zum Prüfen der Belastbarkeit und elektrischen Leistung von Geräten wie Hochspannungstransformatoren, Hochspannungsschaltern und Leistungsschaltern verwendet werden.
2) Energietechnik, Elektrotechnik und Fertigung: Kann die elektrischen Eigenschaften passiver Komponenten wie Widerstände, Kondensatoren und Induktoren testen.
3) Forschung, Lehre und Labor: geeignet für verschiedene elektrische Tests und Forschungen.
4) Andere Bereiche: Es kann auch für Wartungs- und Testarbeiten in Kommunikationssystemen, Elektromotoren, Generatoren, Klimaanlagen, Magnetventilen, Sensoren, Glasfasern, Halbleitern und Lasern verwendet werden.
Die widerstandsbasierte Hochspannungs-Dreiphasen-Lastbank mit Luftkühlung zeichnet sich durch gute Druckbeständigkeit, Sicherheit und Zuverlässigkeit, geringe Größe, lange Lebensdauer, geringen Stromverbrauch sowie bequeme und schnelle Verwendung aus. Es kann verschiedene Situationen unter tatsächlichen Arbeitsbedingungen simulieren und bietet Elektroingenieuren und Technikern eine bequemere, schnellere und genauere Testmethode. Es wird in vielen Bereichen eingesetzt.
Warum uns wählen
Es ist großartig, mit kreativen/erstaunlich organisierten Leuten zu arbeiten, die Kommunikation ist einfach. Sie reagieren schnell auf die nächsten Iterationen und leisten wunderschöne Arbeit.
Kundendienst
Rata-Versorgung 7×24-Stunden-Kundendienst, um sicherzustellen, dass auf Ihre Probleme nach dem Verkauf schnell reagiert werden kann.
Zertifikate
Wir verfügen über die Qualitätszertifikate CE, ISO9001, ISO14001, ISO45001 und SGS und besitzen unabhängige Exportrechte.
OEM/ODM
Wir können OEM- und ODM-Service akzeptieren und Ihr eigenes Design, Logo und Ihre eigene Farbe anpassen.
PARTNERS
ABB, Schneider, Omron, Siemens Phoenix Contact, Delixi

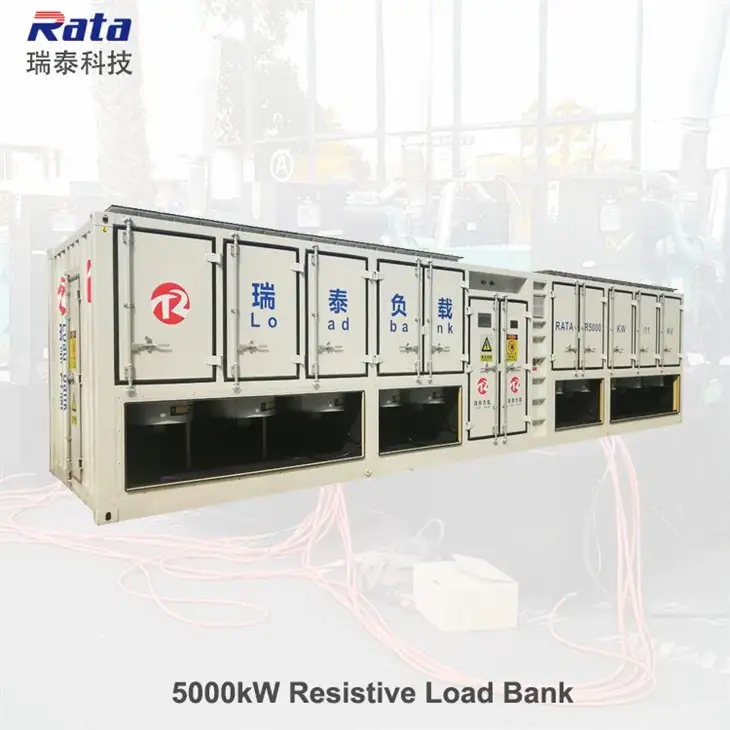

5-MW-Lastbank
R5MW/11kV Lastbank ist eine Von unserem Unternehmen eigenständig entwickeltes Leistungslastprüfgerät für den Einsatz in Gaskraftwerken. Es hat die Vorteile von einfache Bedienung, parallele Nutzung der sichtbaren Tragfähigkeit, hohe Belastungstestgenauigkeit, keine Testvorbereitungszeit, langfristiger Dauereinsatz usw.
Intelligentes Testlastsystem für Generatorsätze mit R5 MW/11 kV, konzipiert als lokaler Schalttafel-Umschaltsteuerungsmodus und Remote-PC-Steuerungsmodus.
Datenblatt
Datenblatt zur ohmschen Lastbank mit 5 MW | |
Produktname | 5000 kW ohmsche Lastbank; |
| Modellnummer | RT5000kWLB; |
| Design | Containertyp mit Luftkanal für den Außenbereich; |
Nennleistung | Wechselstrom 11 kV. Verbunden mit verzinnter Kupferschiene Andere kundenspezifische Spannungen sind verfügbar; |
| Kontrollleistung | AC380 V, 3 Phasen, 4 Drähte, mit Schnellverbinder/Klemme verbunden; |
| Frequenz | 50 Hz/60 Hz; |
| Ladegenauigkeit | ≤ 3%; |
| 3-Phasen-Balance | Unwuchtgrad ≤ 3%; |
| Arbeitszyklus | Kontinuierliche Arbeit |
| Isolierung | F |
Betriebsmodus | 1) Lokaler Bedienfeld-Umschaltvorgang 2) Remote-PC-Betrieb (Mod-Bus-TCP-Kommunikationsprotokoll, SPS-System, Betriebssoftware, unterstützt das Speichern und Drucken von Ladedaten); |
Ladeschritte | 100-kW-Auflösung; 100 kW + 200 kW + 200 kW + 500 kW + 1000 kW + 1000 kW + 1000 kW + 1000 kW |
Widerstand | 8020 Rippenwiderstand aus Ni-Cr-Legierung; |
Kühlsystem | Zwangsluftkühlung; horizontaler Lufteinlass und vertikaler Auslass; Axiallüfter, Geräuschpegel unter 80 dB in 3 m Entfernung; |
| Gehäuse | Q235-Stahl, pulverbeschichtet. |
Schutz | Hohe Temperatur, geringes Luftvolumen, Phasenfolge, Kurzschluss, Lüfterverriegelung, Zugangskontrolle, Temperatur- und Feuchtigkeitskontrolle, Not-Aus; |
Digitales Messgerät | Spannung, Strom, Leistung, Leistungsfaktor und Frequenz; |
Lasterweiterung | Parallele Erweiterung mehrerer Lasten; |
Standard | Erfüllen Sie internationale Standards, Schiffsstandards, Militärstandards und Telekommunikationsstandards |
Bewegung | Hebeösen an der Oberseite |
Farbe | RAL 7035 (Industriegrau) |
| Maße | 12000 mm x 2530 mm x 2600 mm (L x B x H) |
| Gewicht | 18000kg |
Umgebungstemperatur | -20℃ bis 50℃ |
Luftfeuchtigkeit | Bis zu 100 % |
Höhe | Bis zu 2500 m |
Luftdruck | 86 bis 106 kPa |
| Garantiezeit | 12 Monate ab Inbetriebnahme beim Kunden |
| Verpackung | Wickelfolie |
Lieferliste
| Beschreibung | Menge |
| 5000-kW-Lastbank | |
| Werksprüfbericht | 1 |
| Schaltplan | 1 |
| Wartungs- und Betriebsanleitung | 1 |
| Bediensoftware (Fernbedienung) | 1 |
| Supper 6 Kategorie Netzkabel (Fernbedienung) | 50~100 m |
Unsere Partner
Unsere Hauptteile für Lastbänke sind die erste Marke auf dem Binnenmarkt und die Zusammenarbeit mit ihnen war in den letzten 11 Jahren gut. Hochwertige Teile können bei regelmäßiger Wartung und normalem Betrieb eine gute Qualität und lange Lebensdauer der Lastbank gewährleisten.
Wartung der Lastbank
1) Nach einem halben Jahr Nutzung des Geräts sollte das Innere des Geräts entstaubt und mit einem Staubsauger gereinigt werden. Bei rauen Betriebsumgebungen sollte das Wartungsintervall der Geräte entsprechend verkürzt werden.
2) Während des Betriebs des Geräts vibriert der Lüfter leicht. Nach 2000 Betriebsstunden sollten die Befestigungsteile des Lüfters verstärkt werden.
3) Wenn Lackschäden an der Ausrüstung festgestellt werden, sollten diese rechtzeitig repariert werden.
Kundendienst/Technischer Support
Der Verkäufer verspricht lebenslange technische Dienstleistungen, einschließlich der folgenden:
1) Der Zeitraum der Systemqualitätssicherung beginnt mit dem Datum der Systemabnahme und dauert 12 Monate.
2) Der Verkäufer bietet kostenlose Wartung für alle Qualitätsprobleme, die innerhalb der Garantiezeit des Systems auftreten.
3) Bei Problemen wird den Benutzern eine Antwort innerhalb von 2–10 Stunden (Zeitunterschiedslimit) garantiert.
4) Ist zur Problemlösung die Entsendung von technischem Personal vor Ort erforderlich, stellt der Verkäufer sicher, dass dieses innerhalb von 24-72 Stunden vor Ort eintrifft. Das Servicepersonal darf das Gebäude nicht evakuieren, bis das Problem gelöst ist.
5) Benutzer können dauerhaft kostenlose technische Beratungsdienste in Anspruch nehmen.
6) Speichern Sie vollständige technische Produktdateien für Benutzer.
7) Nach Ablauf der 12-monatigen Garantiezeit bieten wir den Benutzern lebenslange kostenpflichtige Wartungsdienste an.
8) Bei Bedarf wird der Verkäufer die Anlage für den Nutzer zum günstigsten Preis aufrüsten und erneuern.
9) Bei Fragen können Sie sich an den Verkäufer wenden.
FAQ
1) Was ist der HS-Code?
Der HS-Code für Lastbänke lautet 9030899090
2) Wie hoch ist der zulässige Arbeitszyklus dieser Einheiten bei Dauerbetrieb?
Im Allgemeinen wird die Lastbank für Dauerbetrieb ausgelegt. Die Lastbank ist mit einem Zwangsluftkühlungssystem ausgestattet, sodass ein Langzeitbetrieb möglich ist.
3) Wie hoch ist die voraussichtliche Lebensdauer dieser Geräte bei normalem Gebrauch?
20 Jahre
4) Sind Ihre Lastbankeinheiten für den Einsatz im Freien ausgelegt?
Ja. Wir liefern Outdoor-Design.
5) Welche Arten von Steuerschnittstellen unterstützen Ihre Lastbankeinheiten?
Zu den von uns gelieferten Steuerschnittstellen gehören: RJ45, RS232, RS485
6) Sind sie mit gängigen Protokollen wie Modbus oder möglicherweise anderen Remote-Management-Lösungen oder -Protokollen kompatibel?
Ja, sie sind mit gängigen Protokollen wie Modbus TCP kompatibel.
7) Sind diese Einheiten sofort lieferbar oder ist eine Lieferzeit zu berücksichtigen?
Es ist kein Lagerbestand für Lastbänke vorhanden. weil unterschiedliche Kunden unterschiedliche Anforderungen haben. Der Kunde muss zuerst eine Bestellung aufgeben und die Produktion dauert je nach Stromkapazität der Lastbank und Menge etwa 30–50 Tage.
8) Entsprechen Ihre Einheiten den relevanten internationalen Standards für Sicherheit und Leistung?
Die Lastbänke werden auf Grundlage der folgenden Standards entworfen und hergestellt und wir haben die Zertifikate ISO9001:2015, ISO14001:2015, ISO45001:2018 und CE für Lastbänke erhalten.
Design, Produktion und Service des Systems müssen strikt den Anforderungen des Qualitätsmanagementsystems (GB/T19001-2008) entsprechen und sich auf die folgenden Standards beziehen.
> IEC62271-1 Hochspannungsschaltanlagen und Steuergeräte
> IEC60529 Schutzgrade durch Gehäuse (IP-Code)
> IEC60204 Sicherheit von Maschinen
> IEC61000 Elektromagnetische Verträglichkeit
> GB/T 2820.5-2009 Wechselstromgenerator mit Hubkolbenverbrennungsmotor, Teil 5: Generatorsatz
> GB/T 13032-2010 Schiffsdieselgenerator
> GB/T 1029-2005 Testmethoden für dreiphasige Synchronmaschinen
> GB 14711-2006 Sicherheitsanforderungen für kleine und mittlere rotierende elektrische Maschinen
> GJB 5785-2006 Allgemeine Spezifikation für militärische Verbrennungsgeneratoren
> GJB 235-1997 Allgemeine Spezifikation für militärische mobile Wechselstromkraftwerke
> GJB 1488-92 Prüfverfahren für die Stromversorgung militärischer Verbrennungsmotoren
9) Bieten Sie Schulungen oder Dokumentationen zur ordnungsgemäßen Handhabung und Bedienung dieser Einheiten an?
Ja. Die Bedienungsanleitung liefern wir mit.
10) Wie verwende ich die Fernbedienungssoftware?
Wir liefern Ihnen eine Bedienungsanleitung und ein Video für die Fernbedienungssoftware.
Die dauerhafte und stabile Leistung verschafft dem Produkt einen großen Wettbewerbsvorteil in der Branche.
Datenblatt
Datenblatt zur ohmschen Lastbank mit 5 MW | |
Produktname | 5000 kW ohmsche Lastbank; |
| Modellnummer | RT5000kWLB; |
| Design | Containertyp mit Luftkanal für den Außenbereich; |
Nennleistung | Wechselstrom 11 kV. Verbunden mit verzinnter Kupferstange. Andere kundenspezifische Spannungen sind verfügbar; |
| Kontrollleistung | AC380 V, 3 Phasen, 4 Drähte, mit Schnellverbinder/Klemme verbunden; |
| Frequenz | 50 Hz/60 Hz; |
| Ladegenauigkeit | ≤ 3%; |
| 3-Phasen-Balance | Unwuchtgrad ≤ 3%; |
| Arbeitszyklus | Kontinuierliche Arbeit |
| Isolierung | F |
Betriebsmodus | 1) Lokaler Bedienfeld-Umschaltvorgang 2) Remote-PC-Betrieb (Mod-Bus-TCP-Kommunikationsprotokoll, SPS-System, Betriebssoftware, unterstützt das Speichern und Drucken von Ladedaten); |
Ladeschritte | 100-kW-Auflösung; 100 kW + 200 kW + 200 kW + 500 kW + 1000 kW + 1000 kW + 1000 kW + 1000 kW |
Widerstand | 8020 Rippenwiderstand aus Ni-Cr-Legierung; |
Kühlsystem | Zwangsluftkühlung; horizontaler Lufteinlass und vertikaler Auslass; Axiallüfter, Geräuschpegel unter 80 dB in 3 m Entfernung; |
| Gehäuse | Q235-Stahl, pulverbeschichtet. |
Schutz | Hohe Temperatur, geringes Luftvolumen, Phasenfolge, Kurzschluss, Lüfterverriegelung, Zugangskontrolle, Temperatur- und Feuchtigkeitskontrolle, Not-Aus; |
Digitales Messgerät | Spannung, Strom, Leistung, Leistungsfaktor und Frequenz; |
Lasterweiterung | Parallele Erweiterung mehrerer Lasten; |
Standard | Erfüllen Sie internationale Standards, Schiffsstandards, Militärstandards und Telekommunikationsstandards |
Bewegung | Hebeösen an der Oberseite |
Farbe | RAL 7035 (Industriegrau) |
| Maße | 12000 mm x 2530 mm x 2600 mm (L x B x H) |
| Gewicht | 18000kg |
Umgebungstemperatur | -20℃ bis 50℃ |
Luftfeuchtigkeit | Bis zu 100 % |
Höhe | Bis zu 2500 m |
Luftdruck | 86 bis 106 kPa |
| Garantiezeit | 12 Monate ab Inbetriebnahme beim Kunden |
| Verpackung | Wickelfolie |
Konstruktionszeichnung:
Produktionsdetails:
Geräte- und Schaltungslayout 1:
Geräte- und Schaltungslayout 2:
