Scheda dati

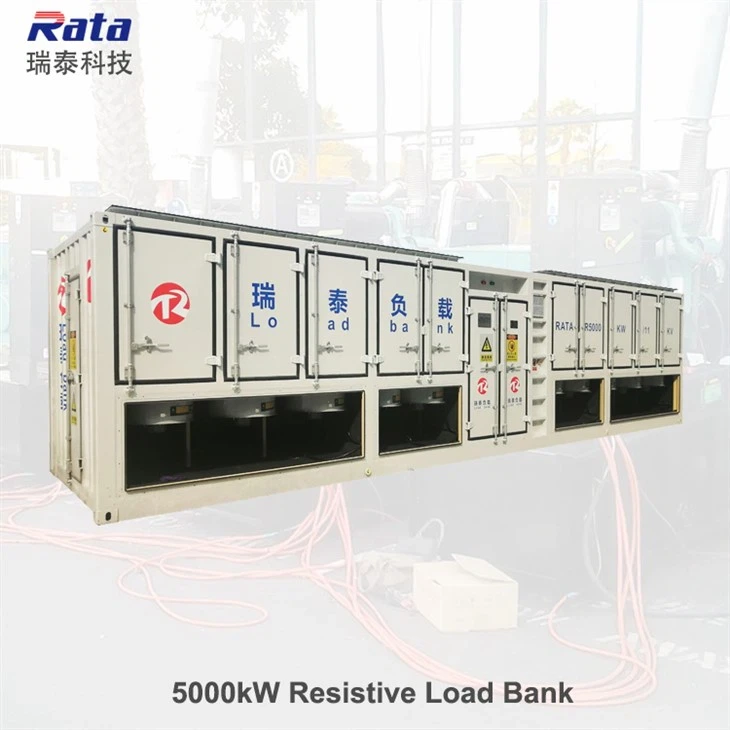

Scheda tecnica del banco di carico resistivo da 5 MW | |
Nome del prodotto | Banco di carico resistivo da 5000 kW; |
| Numero di modello | RT5000kWLB; |
| Progetto | Tipo di contenitore con condotto dell'aria per uso esterno; |
Potenza nominale | CA 11 kV. Collegamento tramite barra di rame stagnato. Sono disponibili altre tensioni personalizzate; |
| Controllo del potere | AC380V, trifase 4 fili, collegato con connettore/terminale rapido; |
| Frequenza | 50Hz/60Hz; |
| Precisione di caricamento | ≤ 3%; |
| equilibrio trifase | Grado di squilibrio ≤ 3%; |
| Ciclo di lavoro | Lavoro continuo |
| Isolamento | F |
Modalità di funzionamento | 1) Funzionamento della commutazione del pannello locale 2) Funzionamento PC remoto (protocollo di comunicazione Mod bus TCP, sistema PLC, software operativo, supporto per il salvataggio e la stampa dei dati di caricamento); |
Carica i passaggi | Risoluzione 100kW; 100kW+200kW+200kW+500kW+1000kW+1000kW+1000kW+1000kW |
Resistore | 8020 Resistore alettato in lega Ni-Cr; |
Sistema di raffreddamento | Raffreddamento ad aria forzata; aspirazione aria orizzontale e uscita verticale; ventola assiale, rumore inferiore a 80 dB a 3 m di distanza; |
| Allegato | Acciaio Q235, verniciato a polvere. |
Protezione | Alta temperatura, basso volume d'aria, sequenza di fase, cortocircuito, interblocco ventola, controllo accessi, controllo temperatura e umidità, arresto di emergenza; |
Misuratore digitale | Tensione, corrente, potenza, fattore di potenza e frequenza; |
Espansione del carico | Espansione parallela di carichi multipli; |
Standard | Soddisfare gli standard internazionali, gli standard navali, gli standard militari e gli standard delle telecomunicazioni |
Movimento | Occhielli di sollevamento sulla parte superiore |
Colore | RAL 7035 (grigio industriale) |
| Dimensioni | 12000mm*2530mm*2600mm (L*P*A) |
| Peso | 18000 kg |
Temperatura ambiente | da -20℃ a 50℃ |
Umidità | Fino al 100% |
Altitudine | Fino a 2500 m |
pressione atmosferica | da 86 a 106 kPa |
| Periodo di garanzia | 12 mesi a partire dalla messa in servizio presso il cliente |
| Imballaggio | Pellicola avvolgente |
