Banc de charge inductif résistif marin 500 kW/375 kvar
L'image sur cette page montre le banc de charge résistif rata 500 kW/375 kvar avec une puissance active nominale de 500 kW et une puissance réactive de 375 kvar.
pense que le design est l'âme de Rata, nous l'apprécions donc beaucoup.
pourquoi nous choisir
« C'est génial de travailler avec Creative. incroyablement organisé, facile à communiquer avec. réactif avec les prochaines itérations et beau travail.
Service après-vente
Rata Supply 7×Service après-vente 24 heures sur 24, afin de garantir que vos problèmes après-vente peuvent être résolus rapidement.
Certificats
Nous avons obtenu les certificats de qualité CE, ISO9001, ISO14001, ISO45001 et SGS et possédons des droits d'exportation indépendants.
OEM/ODM
Nous pouvons accepter les services OEM et ODM, personnaliser votre propre conception, logo et couleur.
Partenaires
ABB, Schneider, Omron, Siemens Phoenix Contact, Delixi
Description des produits
Le banc de charge inductif résistif de chantier naval de 500 kW/375 kvar est utilisé pour tester le facteur de puissance nominal du groupe électrogène diesel du chantier naval. Le facteur de puissance est un indice permettant de mesurer l'efficacité de sortie de la conversion du courant de charge en puissance active. Il s’agit d’un bon indicateur de l’influence de la charge sur l’efficacité du générateur.

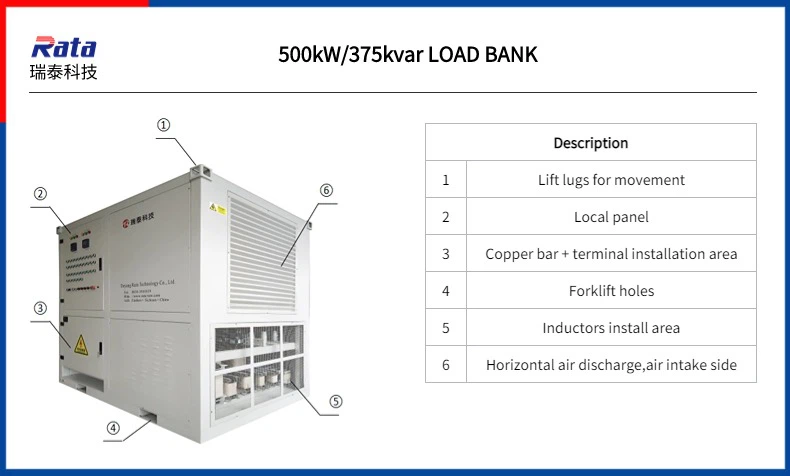

L'image sur cette page montre le banc de charge résistif rata 500kW/375kvar/400V/50Hz avec une puissance active nominale de 500kW et une puissance réactive de 375kvar.
La banque de charge résistive Rata 625 kVA / 400 V peut être utilisée dans des domaines tels que le test de charge du générateur de chantier naval, l'inspection du générateur de turbine marine, l'inspection de l'alimentation électrique à quai du navire, l'inspection des performances de l'alimentation électrique de l'aviation, l'inspection de l'alimentation sans interruption, l'inspection du véhicule d'alimentation de secours, etc.
Fiche de données
Nom du produit | Banque de charge inductive résistive de 500 kW/375 kvar ; |
| Numéro de modèle | RT625kVALB; |
| Conception | Aménagement intérieur |
Puissance nominale | AC 380V, 400V, 415V, 440V, 690V, personnalisé. 3 phases 4 fils. Connecté avec une barre de cuivre étamé ; |
| Contrôler la puissance | AC380V, triphasé 4 fils, connecté avec connecteur/borne rapide ; |
| Fréquence | 50 Hz/60 Hz ; |
| Précision de chargement | ≤ 3%; |
| équilibre triphasé | Degré de déséquilibre ≤ 3%; |
| Cycle de service | Travail continu |
| Isolation | F |
Mode de fonctionnement | 1) Fonctionnement de commutation du panneau local 2) Fonctionnement à distance du PC (protocole de communication Mod bus TCP, système PLC, logiciel d'exploitation, prise en charge de la sauvegarde et de l'impression des données de chargement) ; |
Étapes de charge résistive | Résolution de 1 kW ; 1 kW + 2 kW + 2 kW + 5 kW + 10 kW + 10 kW + 20 kW + 50 kW + 100 kW + 100 kW + 100 kW + 100 kW ; |
Résistance | Résistance à ailettes en alliage Ni-Cr 8020 ; |
| Étapes de charge inductive | Résolution 1kvar ; 1kvar+2kvar+2kvar+5kvar+5kvar+10kvar+10kvar+20kvar+20kvar+50kvar+50kvar+100kvar+100kvar ; |
| Inducteur | inducteur triphasé; |
Circuit de refroidissement | Refroidissement par air pulsé ; entrée d'air horizontale et sortie verticale ; ventilateur axial, bruit inférieur à 80 dB à 3 m de distance ; |
| Enceinte | Acier Q235, revêtement en poudre. |
Protection | Température élevée, faible volume d'air, séquence de phases, court-circuit, verrouillage du ventilateur, arrêt d'urgence ; |
compteur numérique | Tension, courant, puissance, facteur de puissance et fréquence ; |
Extension de charge | Expansion parallèle de charges multiples ; |
Standard | Conforme aux normes internationales, aux normes des navires, aux normes militaires et aux normes de télécommunication ; |
Mouvement | Anneaux de levage et trous pour chariots élévateurs |
Couleur | RAL 7035 (gris industriel) ; |
| Dimensions | 2100 mm x 1530 mm x 1955 mm (L x l x H) |
| Poids | 1850kg |
Température ambiante | -20℃ à 50℃ |
Humidité | Jusqu'à 100% |
Altitude | Jusqu'à 2500 m |
Pression atmosphérique | 86 à 106 kPa |
Liste de fournitures
| Description | Qté |
| Banc de charge de 500 kW/375 kvar | |
| Rapport de test d'usine | 1 |
| Schéma de câblage | 1 |
| Manuel d'entretien et d'utilisation | 1 |
| Logiciel d'exploitation (télécommande) | 1 |
| Câble réseau catégorie Supper 6 (télécommande) | 50 à 100 m |

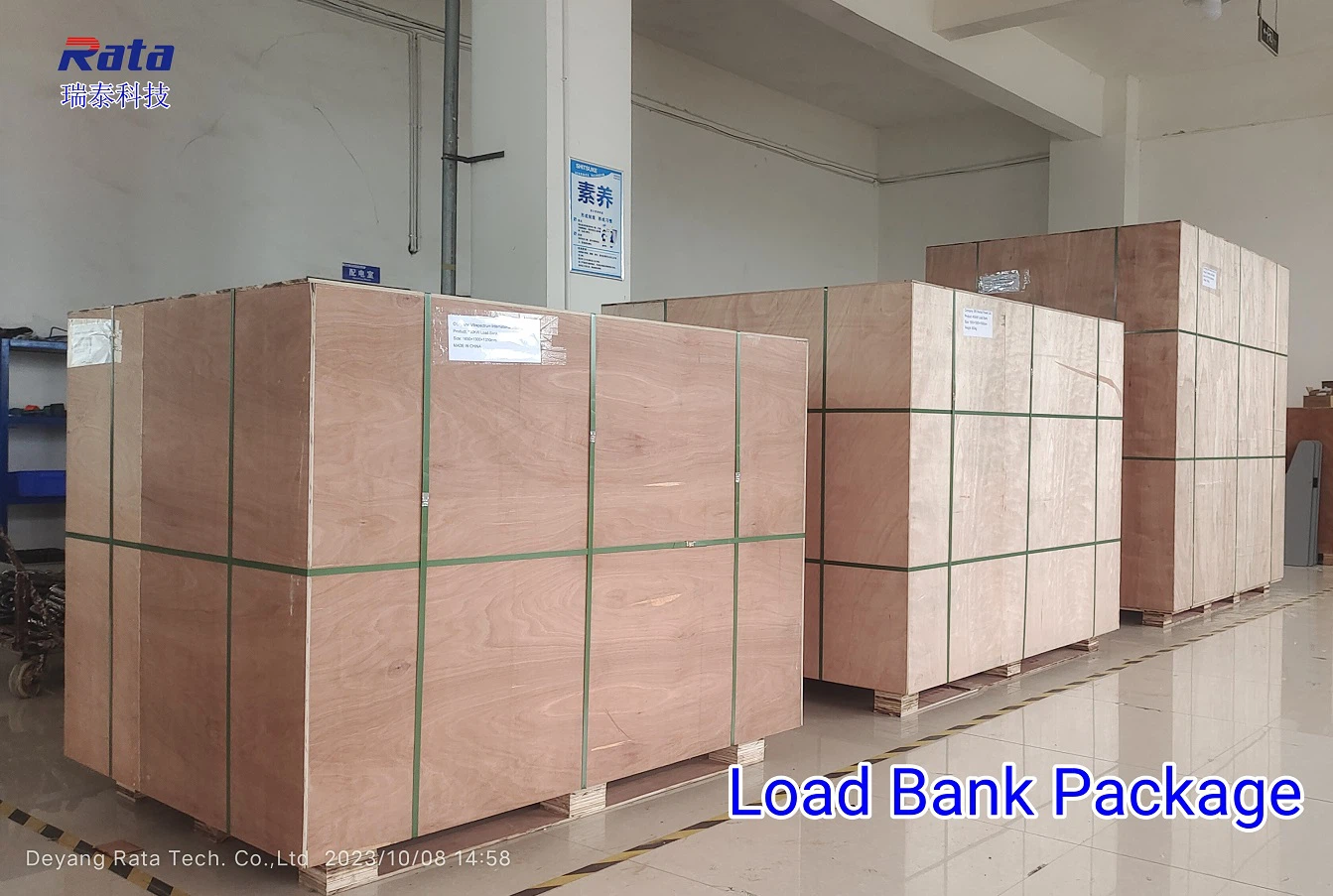

Emballage
Le banc de charge sera emballé avec une palette en bois et une caisse en bois pour le transport.
Nos partenaires
Nos principales pièces de banc de charge sont la marque de premier niveau sur le marché intérieur et ont bien coopéré au cours des 11 dernières années. Des pièces de bonne qualité peuvent garantir que la banque de charge a une bonne qualité et une longue durée de vie basée sur un entretien régulier et un fonctionnement normal.
Service après-vente/assistance technique
Le vendeur s'engage à fournir des services techniques à vie, notamment les suivants:
1) La période d'assurance qualité du système commence à partir de la date d'acceptation du système et dure 12 mois.
2) Le vendeur doit fournir une maintenance gratuite pour tout problème de qualité survenant pendant la période de garantie du système.
3) Après avoir rencontré des problèmes, les utilisateurs sont assurés de répondre dans un délai de 2 à 10 heures (limite de décalage horaire).
4) S'il est nécessaire d'envoyer du personnel technique sur place pour résoudre le problème, le vendeur doit s'assurer qu'il arrive sur place dans les 24 à 72 heures. Le personnel de service ne doit pas évacuer tant que le problème n'est pas résolu.
5) Les utilisateurs peuvent bénéficier en permanence de services de conseil technique gratuits.
6) Enregistrez les fichiers techniques complets du produit pour les utilisateurs.
7) Après la fin de la période de garantie de 12 mois, nous fournissons aux utilisateurs des services de maintenance payants à vie, moyennant un coût uniquement.
8) Si nécessaire, le vendeur modernisera et rénovera le système pour l'utilisateur au prix le plus avantageux.
9) Vous pouvez contacter le vendeur si vous avez des questions.
FAQ
1) Quel est le code SH ?
Le code SH pour le banc de charge est 9030899090
2) Quel est le cycle de service autorisé de ces unités lorsqu'elles sont utilisées en continu ?
En général, le banc de charge sera conçu pour fonctionner en continu. Le banc de charge avec système de refroidissement par air pulsé, donc un travail de longue durée est disponible.
3) Quelle est la durée de vie prévue de ces unités en utilisation régulière ?
20 années
4) Vos unités de banc de charge sont-elles conçues pour une utilisation et un déploiement en extérieur ?
Oui. Nous fournissons des services de conception extérieure.
5) Quels types d'interfaces de contrôle vos unités de banc de charge prennent-elles en charge ?
L'interface de contrôle que nous fournissons comprend : RJ45, RS232, RS485
6) Sont-ils compatibles avec les protocoles courants tels que Modbus, ou peut-être avec d'autres solutions ou protocoles de gestion à distance ?
Oui, ils sont compatibles avec les protocoles courants tels que Modbus TCP.
7) Ces unités sont-elles facilement disponibles pour une livraison immédiate ou y a-t-il un délai de livraison à prendre en compte ?
Il n'y a pas de stock pour le banc de charge. parce que chaque client a des exigences différentes. Le client doit d'abord passer commande et la production nécessite environ 30 à 50 jours en fonction de la capacité de puissance de la banque de charge et de la quantité.
8) Vos unités sont-elles conformes aux normes internationales pertinentes en matière de sécurité et de performance ?
Les bancs de charge sont conçus et produits sur la base des normes suivantes et nous avons obtenu les certificats ISO9001:2015, ISO14001:2015, ISO45001:2018 et CE pour les bancs de charge.
La conception, la production et le service du système doivent être strictement conformes aux exigences du système de gestion de la qualité (GB/T19001-2008) et se référer aux normes suivantes.
> IEC62271-1 Appareillage de commutation et de commande haute tension
> IEC60529 Degrés de protection fournis par le boîtier (code IP)
> IEC60204 Sécurité des machines
> IEC61000 Compatibilité électromagnétique
> GB/T 2820.5-2009 Groupe électrogène à courant alternatif entraîné par un moteur à combustion interne Partie 5 : Groupe électrogène
> Groupe électrogène diesel marin GB/T 13032-2010
> GB/T 1029-2005 Méthodes d'essai pour machines synchrones triphasées
> GB 14711-2006 Exigences de sécurité pour les petites et moyennes machines électriques tournantes
> GJB 5785-2006 Spécification générale pour les groupes électrogènes à combustion interne militaires
> GJB 235-1997 Spécification générale pour centrale électrique mobile à courant alternatif militaire
> GJB 1488-92 Méthode d'essai pour l'alimentation électrique des moteurs à combustion interne militaires
9) Fournissez-vous une formation ou une documentation pour la manipulation et le fonctionnement appropriés de ces unités ?
Oui. Nous fournirons les instructions d'utilisation.
10) Comment utiliser le logiciel de commande à distance ?
Nous vous fournirons des instructions d'utilisation et une vidéo pour le logiciel de fonctionnement à distance.
