Bancs de charge montés en rack de 7 kW

Les bancs de charge montés en rack permettent de simuler fidèlement la consommation électrique, la dissipation thermique et les variations de flux d'air d'un serveur. Leur utilisation lors de tests d'intégration garantit le bon fonctionnement des systèmes d'alimentation et de distribution (y compris les systèmes UPS), de climatisation, de ventilation, de protection contre la foudre et de mise à la terre, de surveillance, ainsi que l'environnement global de la salle informatique, y compris celui des armoires et leur aménagement. Les exigences de conception et d'exploitation sont ainsi vérifiées. Les charges fictives CA en rack sont largement utilisées dans les centres de données et les salles de commutation. Elles peuvent également servir de charge dans d'autres secteurs.

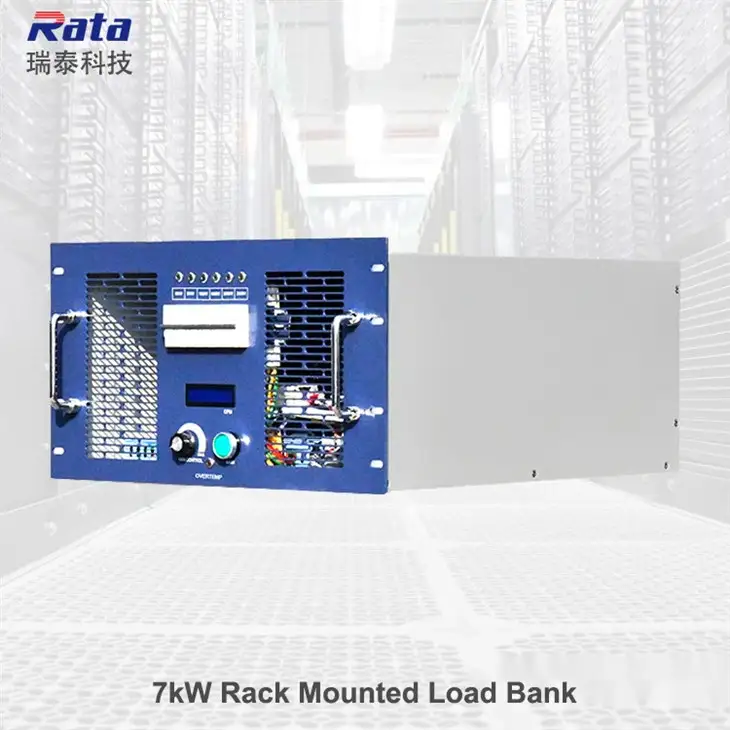

Le banc de charge de 7 kW monté en rack est généralement utilisé dans les centres de données. Il peut être équipé des fonctions suivantes : commande par disjoncteur miniature (MCB), alimentation unique, alarme de température élevée, réglage et affichage du débit d'air, affichage numérique de la tension, du courant et de la puissance, et autres fonctions.

> Cet équipement est conçu pour être utilisé dans un environnement intérieur propre et sec et ne doit être utilisé que par des ingénieurs électriciens compétents qui connaissent parfaitement le fonctionnement et les spécifications du banc de charge.

■ Les opérateurs doivent s’assurer que les câbles d’interconnexion sont correctement dimensionnés pour supporter le courant de charge requis et qu’ils sont suffisamment isolés pour éviter tout risque de choc électrique.

■ Lorsqu'elle est utilisée, la zone de charge doit être délimitée par des barrières de sécurité.

■ Le banc de charge ne doit être utilisé que dans une zone correctement ventilée.

■ Pendant le fonctionnement, la sortie d'échappement d'air arrière et le boîtier extérieur peuvent être chauds.

■ À la fin d'un test, faites toujours fonctionner le ventilateur de refroidissement pendant 5 minutes sans courant de charge afin de refroidir les éléments résistifs.

■ Les opérateurs travaillant avec l'électricité ne doivent pas porter de bagues, de bijoux ou de bracelets de montre en métal.

■ Le banc de charge est conçu pour une utilisation sur courant alternatif uniquement.

■ Consultez les instructions d'utilisation du centre de données ou du fabricant de l'onduleur pour connaître les précautions de sécurité supplémentaires.

■ S’assurer que tout le personnel connaît l’emplacement de la trousse de sécurité la plus proche.

■ Pendant le fonctionnement, le banc de charge ne doit pas être couvert ni positionné de manière à restreindre le flux d'air.

■ Assurez-vous que la source d'alimentation à tester est compatible avec la tension de fonctionnement du banc de charge.

■ Ne tentez pas de faire fonctionner le banc de charge au-delà de la tension de fonctionnement maximale.

■ Vérifiez que la source d'alimentation est isolée avant de la connecter au banc de charge.

■ Vérifiez que le disjoncteur du circuit d'isolation électrique est en position OFF.

■ Vérifiez que les interrupteurs de commande sont en position OFF.

■ Raccordez le câble d'alimentation à la source d'alimentation et à la terre lorsque cela est possible.

■ Vérifiez que les connexions du câble de sortie CA sont bien fixées.

> Les opérateurs doivent lire les CONSIGNES DE SÉCURITÉ et la PROCÉDURE DE CONNEXION avant de suivre les instructions d'utilisation suivantes.

■ Assurez-vous que l'interrupteur d'alimentation est en position OFF.

■ Assurez-vous que tous les sélecteurs sont en position OFF.

■ Mettez l'appareil sous tension et assurez-vous que le ventilateur tourne correctement sans restreindre le flux d'air.

■ Activez les canaux de courant de charge appropriés pour obtenir le courant de charge requis.

■ À la fin du test, coupez tous les interrupteurs de courant de charge.

■ Ne coupez pas l'alimentation électrique ni la source d'alimentation.

■ Assurez-vous que le ventilateur reste en marche pendant 5 minutes pour refroidir les éléments de la résistance.

■ Lorsque les éléments résistifs sont froids, coupez l'alimentation et débranchez le câble de la source d'alimentation.

Nos composants principaux pour bancs de charge sont de marque leader sur le marché intérieur et nous collaborons avec succès depuis 11 ans. Des composants de haute qualité garantissent la fiabilité et la longévité des bancs de charge, sous réserve d'un entretien régulier et d'une utilisation normale.

1) Quel est le code SH ?

Le code SH pour banc de charge est 9030899090

2) Quel est le cycle de service admissible de ces unités lorsqu'elles sont utilisées en continu ?

En général, le banc de charge est conçu pour fonctionner en continu. Le banc de charge est équipé d'un système de refroidissement par air forcé, ce qui permet un fonctionnement de longue durée.

3) Quelle est la durée de vie prévue de ces unités en utilisation régulière ?

20 ans

4) Vos bancs de charge sont-ils conçus pour une utilisation et un déploiement en extérieur ?

Oui. Nous proposons des services d'aménagement extérieur.

5) Quels types d'interfaces de commande vos unités de banc de charge prennent-elles en charge ?

Les interfaces de contrôle que nous fournissons comprennent : RJ45, RS232, RS485

6) Sont-ils compatibles avec les protocoles courants tels que Modbus, ou peut-être avec d'autres solutions ou protocoles de gestion à distance ?

Oui, ils sont compatibles avec les protocoles courants tels que Modbus TCP.

7) Ces unités sont-elles disponibles immédiatement ou faut-il prévoir un délai de livraison ?

Nous ne disposons pas de stock de bancs de charge, car les besoins varient d'un client à l'autre. Les clients doivent passer commande au préalable ; le délai de production est d'environ 30 à 50 jours, en fonction de la puissance du banc de charge et de la quantité commandée.

8) Vos unités sont-elles conformes aux normes internationales pertinentes en matière de sécurité et de performance ?

La conception et la production des bancs de charge sont basées sur les normes suivantes et nous avons obtenu les certifications ISO9001:2015, ISO14001:2015, ISO45001:2018 et CE pour les bancs de charge.

La conception, la production et le service du système doivent être strictement conformes aux exigences du système de gestion de la qualité (GB/T19001-2008) et se référer aux normes suivantes.

> IEC62271-1 Appareillage de commutation et de commande haute tension

> IEC60529 Degrés de protection assurés par l'enveloppe (code IP)

> IEC60204 Sécurité des machines

> Compatibilité électromagnétique IEC61000

> GB/T 2820.5-2009 Groupe électrogène à courant alternatif entraîné par un moteur à combustion interne alternatif - Partie 5 : Groupe électrogène

Groupe électrogène diesel marin GB/T 13032-2010

> GB/T 1029-2005 Méthodes d'essai pour les machines synchrones triphasées

> GB 14711-2006 Exigences de sécurité pour les petites et moyennes machines électriques tournantes

> Spécifications générales GJB 5785-2006 pour les groupes électrogènes à combustion interne militaires

> Spécifications générales GJB 235-1997 pour les centrales électriques mobiles militaires à courant alternatif

> GJB 1488-92 Méthode d'essai pour l'alimentation électrique des moteurs à combustion interne militaires

9) Fournissez-vous une formation ou une documentation pour la manipulation et le fonctionnement corrects de ces unités ?

Oui. Nous vous fournirons le mode d'emploi.

10) Comment utiliser le logiciel de commande à distance ?

Nous vous fournirons un mode d'emploi et une vidéo pour le logiciel de commande à distance.
