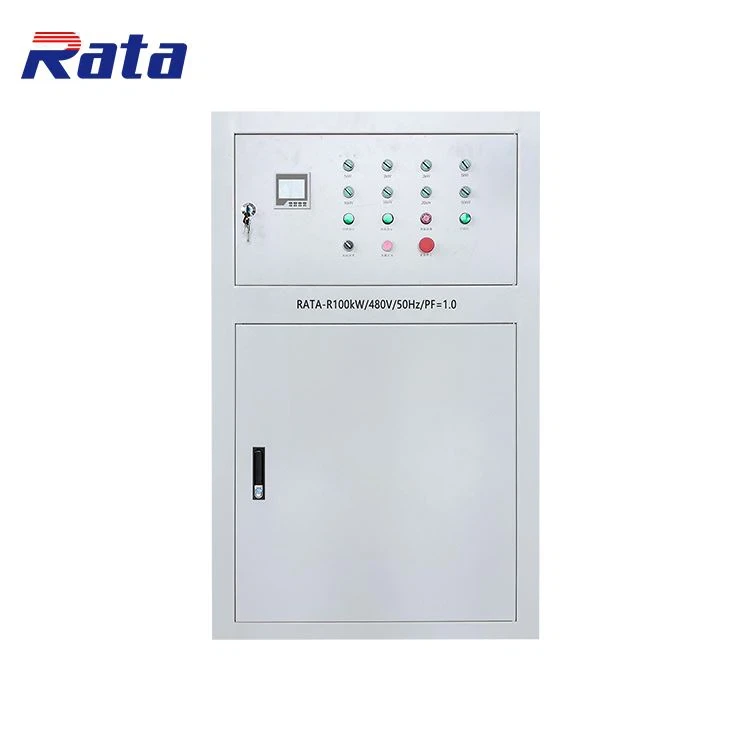

Banc de charge 480 V
La banque de charge permanente Rata 5000kW améliore la qualité du tube de résistance en contrôlant strictement le processus de fabrication du tube de résistance et améliore la conception du tube de résistance.
Rata se distingue grâce à notre équipe de conception passionnée et expérimentée.
PRODUCT OVERVIEW
La banque de charge permanente Rata 5000kW améliore la qualité du tube de résistance en contrôlant strictement le processus de fabrication du tube de résistance et améliore la conception du tube de résistance. De plus, selon les exigences des clients, le logiciel de contrôle intelligent qui peut mettre l'inducteur en service permet d'utiliser le tube de résistance de manière équilibrée, d'empêcher le vieillissement de divers composants et d'atteindre véritablement l'objectif de prolonger la durée de vie globale du banc de charge. Par conséquent, la charge permanente Rata de 5 000 kW peut pleinement répondre à l'utilisation à long terme de la banque.
PRODUCT PICTURE
PRODUCT PICTURE
APPLICATION SCENARIO
PARTIAL PARAMETERS
Remarque : tous les paramètres sont fournis à titre indicatif uniquement et peuvent être personnalisés | |
Nom du produit | banc de charge permanent |
Caractéristiques | R5000kW/10,5kV/400V/50Hz |
Formation | Un banc de charge (comprenant une charge de résistance sèche, des composants de contrôle électrique, un système de mesure et de contrôle) |
Étape de chargement | Selon les besoins du client |
Connexion de charge | Barre de cuivre |
Résistance | Chaque élément de résistance : impédance d'isolement DC1000V/100MΩ ; ci-dessus Tenue à une tension alternative de 2000 V pendant 5 minutes Erreur de résistance de chaque tube de résistance:±3% |
Contrôle de charge | Le contrôle manuel local, le contrôle automatique local ou le contrôle automatique à distance peuvent être sélectionnés |
Précision de chargement | Inférieur ou égal à 3% |
Équilibrage triphasé | Degré de déséquilibre inférieur ou égal à 3% |
Pas minimum | 1kW |
Mode de fonctionnement | Travail continu |
Protection de charge | Protection contre les courts-circuits, les surintensités, les températures élevées et les pannes de ventilateur |
Alimentation externe | TN-C, 380 V/50 Hz |
Mode de refroidissement | Refroidissement par air pulsé, sortie d'air latérale ou sortie d'air supérieure |
Classe d'isolation | F |
Précision de mesure | La précision d'affichage est de 0,5, la précision d'échantillonnage est de 0.2 |
Affichage des paramètres électriques | Tension triphasée, courant triphasé, fréquence, puissance, etc. |
Mode de montée en tension | Réalisé par transformateur |
Extension de charge | Extension parallèle de conteneurs à chargement multiple |
Standard | Conforme aux normes internationales, aux normes des navires, aux normes militaires et aux normes de télécommunication |
Transport | Le banc de charge est doté d'un trou de levage porteur, qui répond aux exigences du transport longue distance |
Couleur | Personnalisé |
Température ambiante | -20℃ à 50℃ |
Humidité | Jusqu'à 100% |
Altitude | Jusqu'à 2500 m |
Pression atmosphérique | 86 à 106 kPa |
MORE SPECIFICATIONS
Remarque : tous les paramètres sont fournis à titre indicatif uniquement et peuvent être personnalisés | ||||
Puissance (kW) | Tension (kV) | Fréquence (Hz) | Taille (mm, L * l * H) | Poids (kg) |
Basse tension | ||||
100 | 0.4 | 50 | 1100*900*1000 | 320 |
200 | 0.4 | 50 | 1350*1100*1100 | 450 |
300 | 0.4 | 50 | 1500*1200*1200 | 650 |
400 | 0.4 | 50 | 1700*1500*1500 | 830 |
500 | 0.4 | 50 | 1700*1600*1600 | 950 |
600 | 0.4 | 50 | 1800*1600*1600 | 1150 |
800 | 0.4 | 50 | 1900*1800*1700 | 1900 |
1000 | 0.4 | 50 | 2300*1700*2100 | 2100 |
1200 | 0.4 | 50 | 2500*1800*2200 | 2300 |
1500 | 0.4 | 50 | 2500*1860*2300 | 2600 |
1800 | 0.4 | 50 | 3000*2000*2300 | 4000 |
2000 | 0.4 | 50 | 3000*2000*2300 | 5000 |
2500 | 0.4 | 50 | 4000*2438*2500 | 6000 |
3000 | 0.4 | 50 | 6000*2438*2500 | 7000 |
Moyenne tension | ||||
1000 | 6/10.5 | 50/60 | 3000*2438*2500 | 3500 |
1200 | 6/10.5 | 50/60 | 4000*2438*2500 | 3900 |
1500 | 6/10.5 | 50/60 | 4000*2438*2500 | 4500 |
1600 | 6/10.5 | 50/60 | 5000*2438*2500 | 5000 |
1800 | 6/10.5 | 50/60 | 5000*2438*2500 | 6500 |
2000 | 6/10.5 | 50/60 | 6000*2438*2500 | 7500 |
2200 | 6/10.5 | 50/60 | 6000*2438*2500 | 8000 |
2500 | 6/10.5 | 50/60 | 6000*2438*2500 | 10000 |
3000 | 6/10.5 | 50/60 | 7000*2438*2500 | 12000 |
4000 | 6/10.5 | 50/60 | 8000*2438*2500 | 14000 |
5000 | 6/10.5 | 50/60 | 9000*2438*2500 | 15000 |
6000 | 6/10.5 | 50/60 | 12000*2438*2500 | 16000 |
7000 | 6/10.5 | 50/60 | 12000*2438*2500 | 17000 |
8000 | 6/10.5 | 50/60 | 12000*2438*2500 | 18000 |
DESIGN DRAWINGS
TRANSPORT AND INSTALL
Les quatre coins supérieurs du banc de charge sont dotés de trous de levage et les quatre coins inférieurs sont dotés de rouleaux pour faciliter le chargement, le transport et l'installation mobile.
TEST AND PRINT CONTENT
Contenu du test et contenu affichable et imprimable
Fonction de test | Paramètres de mesure |
Test en régime permanent | Tension (U : V), courant (I : a), puissance active (P : W), facteur de puissance (PF), Puissance apparente (S : VA), puissance réactive (Q : VAR), énergie électrique active (EP : W · h), énergie électrique réactive (EQ : VAR · h) |
Test de fréquence de forme d'onde | Toutes les formes d'onde, formes d'onde de tension, formes d'onde de courant, formes d'onde de séparation de phase, données de forme d'onde: Taux de modulation de tension, pic de tension UPK, coefficient de pic de tension UCF, taux de distorsion de la forme d'onde de tension, courant Pic ipk, coefficient de pic de courant ICF, etc. |
Test du coefficient harmonique | Test du coefficient d'harmonique totale de tension (taux de distorsion de la forme d'onde), harmonique totale de courant, Diagramme à barres harmoniques, sous-harmoniques de tension et de courant (fréquence d'alimentation 1 à 50 fois), Test du facteur harmonique téléphonique (fréquence du réseau) |
Essai de charge asymétrique triphasée | Test de déviation de déséquilibre de tension triphasée |
Test de réglage | Plage de montée du réglage de la tension, plage de montée du réglage de la tension relative, Plage de chute de réglage de tension, plage de chute de réglage de tension relative, Plage de montée du réglage de fréquence, plage de montée du réglage de fréquence relative, Plage de réglage de fréquence décroissante, plage de réglage de fréquence relative décroissante |
Test de fluctuation | Tension fluctuante maximale, minimale, écart de tension à l'état stationnaire, Fréquence de fluctuation, bande de fréquence maximale, minimale et à l'état stationnaire |
Test de surtension transitoire (chargement) | Chute de tension instantanée minimale pendant le chargement, écart de tension transitoire, temps de récupération de tension après augmentation de la charge, La fréquence instantanée la plus basse diminue pendant le chargement, l'écart de fréquence transitoire et la fréquence après l'augmentation de la charge temps de récupération |
Essai de déchargement soudain transitoire
(délestage) | Augmentation de la tension transitoire maximale pendant le déchargement, écart de tension transitoire, temps de récupération de la tension après réduction de la charge, Fréquence instantanée maximale en hausse pendant la décharge, écart de fréquence transitoire, fréquence après réduction de charge temps de récupération |
Test de fiabilité de fonctionnement continu | Pour le test des conditions de fonctionnement continu de l'unité, la période d'enregistrement peut être définie et les conditions de fonctionnement continu pendant cette période peuvent être enregistrées Données de tension triphasée, de courant triphasé, de puissance, de facteur de puissance, de fréquence et d'autres paramètres électriques |
Enregistrement des ondes | Forme d'onde de tension triphasée, Quatre modes d'enregistrement : umod (crête à crête, 256 points), 2000 points/s, 4000 points/s, har (mode harmonique, fréquence d'alimentation 128 points/cycle, si 64 points)/ Cycle (vague) |
Courbe d'appel | Il peut être appelé à mesurer l'addition soudaine, la décharge soudaine, les courbes de tension, de courant et de fréquence, les courbes harmoniques de tension et de courant et le contenu harmonique |
Test d'acceptation en usine | Essais de réception en usine du banc de charge permanent |
