Banco di carico ad alta tensione da 5 MW
Il banco di carico ad alta tensione Rata da 5000 kW è un'apparecchiatura speciale per il rilevamento dell'alimentazione ad alta tensione. Può misurare direttamente l'alimentazione ad alta tensione senza passare attraverso un trasformatore.
Rata è prodotto con precisione utilizzando tecniche di produzione all'avanguardia, in linea con gli attuali standard di mercato.

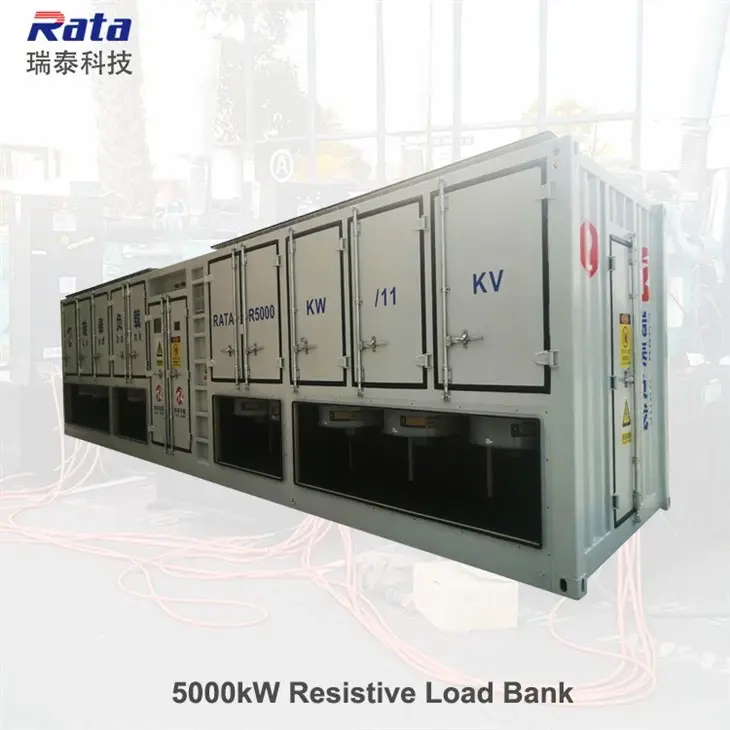

Banco di carico resistivo da 5 MW/11 kV
Utilizzato per la centrale elettrica nazionale a gas del Ruanda
Breve introduzione
Banco di carico resistivo CA da 5 MW/11 kV progettato per utilizzare un contattore ad alta tensione per 11 kV, modalità di controllo PC locale + remoto a scelta del cliente, presa d'aria orizzontale e uscita dell'aria verticale con condotti dell'aria per impermeabilizzazione e per impedire agli animali di entrare nel banco di carico. Le dimensioni del banco di carico sono 12000*2530*2600 mm, installato su una base di cemento per l'uso. Utilizzato principalmente per centrali elettriche.
Imballaggio e consegna
Banco di carico resistivo da 5 MW imballato solo con pellicola, perché il banco di carico stesso è progettato per resistere all'acqua. Generalmente esportato via mare
Post-vendita & Servizio in loco
Rata fornisce un servizio di assistenza post-vendita 7*24 ore su 7 per risolvere i problemi.
Il servizio di fornitura tariffaria include la messa in servizio e la formazione della banca di carico per garantire che l'utente conoscere a fondo il banco di carico e il suo funzionamento.
Come ordinare
Inviateci le vostre esigenze relative al banco di carico, i nostri tecnici professionisti realizzeranno un progetto per il banco di carico che soddisfi le vostre esigenze.
Descrizione dei prodotti
Scheda tecnica del banco di carico resistivo da 5 MW | |
Nome del prodotto | Banco di carico resistivo da 5000 kW; |
| Numero di modello | RT5000kWLB; |
| Progetto | Tipo di contenitore con condotto dell'aria per uso esterno; |
Potenza nominale | CA 11 kV. Collegato con barra di rame stagnato. Sono disponibili altre tensioni personalizzate; |
| Controllo del potere | AC380V, trifase 4 fili, collegato con connettore/terminale rapido; |
| Frequenza | 50Hz/60Hz; |
| Precisione di caricamento | ≤ 3%; |
| equilibrio trifase | Grado di squilibrio ≤ 3%; |
| Ciclo di lavoro | Lavoro continuo |
| Isolamento | F |
Modalità di funzionamento | 1) Funzionamento della commutazione del pannello locale 2) Funzionamento PC remoto (protocollo di comunicazione Mod bus TCP, sistema PLC, software operativo, supporto per il salvataggio e la stampa dei dati di caricamento); |
Carica i passaggi | Risoluzione 100kW; 100kW+200kW+200kW+500kW+1000kW+1000kW+1000kW+1000kW |
Resistore | 8020 Resistore alettato in lega Ni-Cr; |
Sistema di raffreddamento | Raffreddamento ad aria forzata; aspirazione aria orizzontale e uscita verticale; ventola assiale, rumore inferiore a 80 dB a 3 m di distanza; |
| Allegato | Acciaio Q235, verniciato a polvere. |
Protezione | Alta temperatura, basso volume d'aria, sequenza di fase, cortocircuito, interblocco ventola, controllo accessi, controllo temperatura e umidità, arresto di emergenza; |
Misuratore digitale | Tensione, corrente, potenza, fattore di potenza e frequenza; |
Espansione del carico | Espansione parallela di carichi multipli; |
Standard | Soddisfare gli standard internazionali, gli standard navali, gli standard militari e gli standard delle telecomunicazioni |
Movimento | Occhielli di sollevamento sulla parte superiore |
Colore | RAL 7035 (grigio industriale) |
| Dimensioni | 12000mm*2530mm*2600mm (L*P*A) |
| Peso | 18000kg |
Temperatura ambiente | -20℃ a 50℃ |
Umidità | Fino al 100% |
Altitudine | Fino a 2500 m |
pressione atmosferica | da 86 a 106 kPa |
| Periodo di garanzia | 12 mesi a partire dalla messa in servizio presso il cliente |
| Imballaggio | Pellicola avvolgente |
Il materiale e il design di Rata resisteranno alle sollecitazioni dell'uso previsto.
