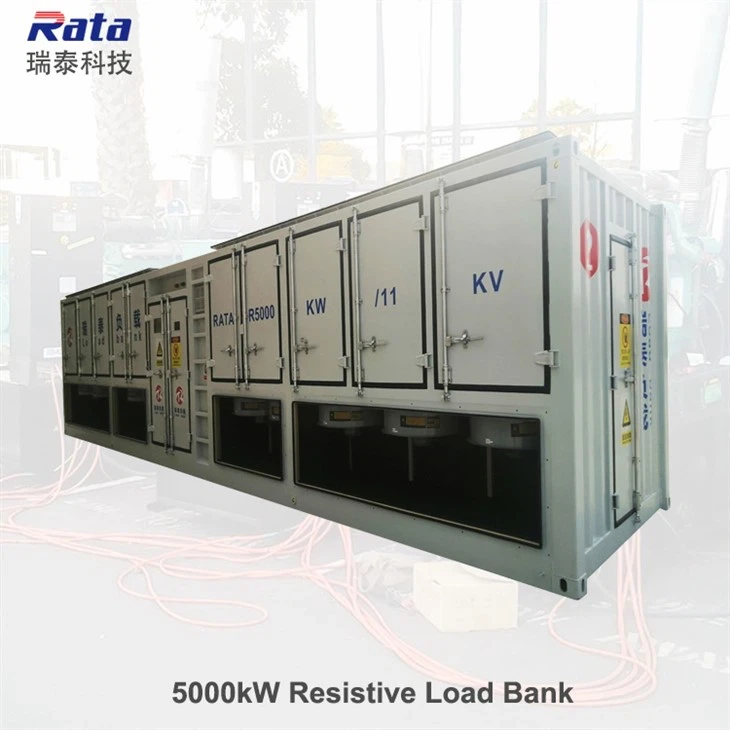

Высоковольтная нагрузочная группа мощностью 5 МВт
Высоковольтная нагрузочная установка Rata мощностью 5000 кВт представляет собой специальное оборудование для обнаружения высоковольтного электропитания. Он может напрямую измерять высокое напряжение питания, минуя трансформатор.
Rata изготавливается с высокой точностью, с использованием передовых технологий производства в соответствии с современными рыночными стандартами.
Группа резистивной нагрузки 5 МВт/11 кВ
Используется для национальной газовой электростанции Руанды
Краткое введение
Группа резистивной нагрузки переменного тока 5 МВт/11 кВ спроектирована с использованием высоковольтного контактора для 11 кВ, локального + удаленного режима управления с помощью ПК по выбору клиента, горизонтального забора воздуха и вертикального выпуска воздуха с воздуховодами для защиты от воды и предотвращения попадания животных в группу нагрузки. Размер группы нагрузки составляет 12000*2530*2600 мм, установлена на цементном основании для использования. В основном используется на электростанциях.
Упаковка и доставка
Блок резистивной нагрузки 5 МВт упакован только в пленку, поскольку сам блок нагрузки имеет водонепроницаемую конструкцию. Обычно экспортируется морским путем.
Послепродажное обслуживание & Обслуживание на месте
Компания Rata осуществляет послепродажное обслуживание в течение 7*24 часов для решения проблем.
Компания Rata предоставляет платные услуги, включающие ввод в эксплуатацию нагрузочной группы и обучение, чтобы гарантировать, что пользователь полностью знать о нагрузочном банке и его эксплуатации.
Как заказать
Отправьте нам ваши требования к нагрузочной группе, наши профессиональные специалисты спроектируют нагрузочную группу, отвечающую вашим потребностям.
Описание продукции
Технические данные блока резистивной нагрузки 5 МВт | |
Название продукта | Группа резистивной нагрузки 5000 кВт; |
| Номер модели | RT5000kWLB; |
| Дизайн | Контейнерного типа с воздуховодом для наружного применения; |
Номинальная мощность | Переменный ток 11кВ. Соединено с помощью луженой медной шины. Доступны другие индивидуальные значения напряжения; |
| Мощность управления | AC380V, 3 фазы, 4 провода, подключение с помощью быстроразъемного соединения/клеммы; |
| Частота | 50 Гц/60 Гц; |
| Точность загрузки | ≤ 3%; |
| 3-фазный баланс | Степень дисбаланса ≤ 3%; |
| Рабочий цикл | Непрерывная работа |
| Изоляция | F |
Режим работы | 1) Операция переключения локальной панели 2) Удаленное управление ПК (протокол связи Mod bus TCP, система ПЛК, программное обеспечение для управления, поддержка загрузки, сохранения и печати данных); |
Шаги нагрузки | Разрешение 100 кВт; 100 кВт + 200 кВт + 200 кВт + 500 кВт + 1000 кВт + 1000 кВт + 1000 кВт + 1000 кВт |
Резистор | Ребристый резистор из сплава Ni-Cr 8020; |
Система охлаждения | Принудительное воздушное охлаждение; горизонтальный забор воздуха и вертикальный выпуск; осевой вентилятор, уровень шума менее 80 дБ на расстоянии 3 м; |
| Корпус | Сталь Q235, порошковое покрытие. |
Защита | Высокая температура, малый объем воздуха, последовательность фаз, короткое замыкание, блокировка вентилятора, контроль доступа, контроль температуры и влажности, аварийная остановка; |
Цифровой счетчик | Напряжение, ток, мощность, коэффициент мощности и частота; |
Расширение нагрузки | Параллельное расширение нескольких нагрузок; |
Стандарт | Соответствует международным стандартам, стандартам судоходства, военным стандартам и стандартам телекоммуникаций |
Движение | Подъемные проушины наверху |
Цвет | RAL 7035 (промышленный серый) |
| Размеры | 12000мм*2530мм*2600мм (Д*Ш*В) |
| Масса | 18000кг |
Температура окружающей среды | -20℃ до 50℃ |
Влажность | До 100% |
Высота | До 2500 м |
Атмосферное давление | от 86 до 106 кПа |
| Гарантийный срок | 12 месяцев с момента ввода в эксплуатацию на объекте заказчика |
| Упаковка | Упаковочная пленка |
Материал и конструкция Rata выдержат суровые условия предполагаемого использования.
Описание продукции
Технические данные блока резистивной нагрузки 5 МВт | |
Название продукта | Группа резистивной нагрузки 5000 кВт; |
| Номер модели | RT5000kWLB; |
| Дизайн | Контейнерного типа с воздуховодом для наружного применения; |
Номинальная мощность | Переменный ток 11кВ. Соединено с помощью луженой медной шины. Доступны другие индивидуальные значения напряжения; |
| Мощность управления | AC380V, 3 фазы, 4 провода, подключение с помощью быстроразъемного соединения/клеммы; |
| Частота | 50 Гц/60 Гц; |
| Точность загрузки | ≤ 3%; |
| 3-фазный баланс | Степень дисбаланса ≤ 3%; |
| Рабочий цикл | Непрерывная работа |
| Изоляция | F |
Режим работы | 1) Операция переключения локальной панели 2) Удаленное управление ПК (протокол связи Mod bus TCP, система ПЛК, программное обеспечение для управления, поддержка загрузки, сохранения и печати данных); |
Шаги нагрузки | Разрешение 100 кВт; 100 кВт + 200 кВт + 200 кВт + 500 кВт + 1000 кВт + 1000 кВт + 1000 кВт + 1000 кВт |
Резистор | Ребристый резистор из сплава Ni-Cr 8020; |
Система охлаждения | Принудительное воздушное охлаждение; горизонтальный забор воздуха и вертикальный выпуск; осевой вентилятор, уровень шума менее 80 дБ на расстоянии 3 м; |
| Корпус | Сталь Q235, порошковое покрытие. |
Защита | Высокая температура, малый объем воздуха, последовательность фаз, короткое замыкание, блокировка вентилятора, контроль доступа, контроль температуры и влажности, аварийная остановка; |
Цифровой счетчик | Напряжение, ток, мощность, коэффициент мощности и частота; |
Расширение нагрузки | Параллельное расширение нескольких нагрузок; |
Стандарт | Соответствует международным стандартам, стандартам судоходства, военным стандартам и стандартам телекоммуникаций |
Движение | Подъемные проушины наверху |
Цвет | RAL 7035 (промышленный серый) |
| Размеры | 12000мм*2530мм*2600мм (Д*Ш*В) |
| Масса | 18000кг |
Температура окружающей среды | -20℃ до 50℃ |
Влажность | До 100% |
Высота | До 2500 м |
Атмосферное давление | от 86 до 106 кПа |
| Гарантийный срок | 12 месяцев с момента ввода в эксплуатацию на объекте заказчика |
| Упаковка | Упаковочная пленка |
