Banc de charge haute tension de 5 MW
Le banc de charge haute tension Rata 5000 kW est un équipement spécial pour la détection d'alimentation haute tension. Il peut mesurer directement l'alimentation haute tension sans passer par un transformateur.
Rata est fabriqué avec précision en utilisant des techniques de production de pointe conformes aux normes actuelles du marché.

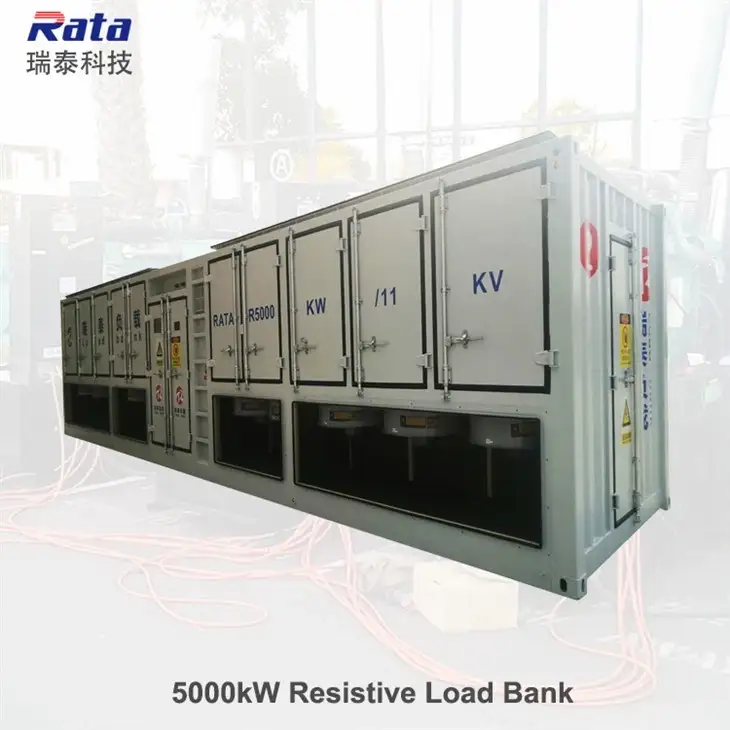

Banc de charge résistif 5 MW/11 kV
Utilisé pour la centrale électrique nationale au gaz du Rwanda
Brève introduction
La banque de charge résistive 5 MW/11 kV AC est conçue pour utiliser un contacteur haute tension pour 11 kV, un mode de contrôle PC local + distant au choix du client, une prise d'air horizontale et une sortie d'air verticale avec des conduits d'air pour l'étanchéité et empêcher les animaux d'entrer dans la banque de charge. La taille de la banque de charge est de 12 000 x 2 530 x 2 600 mm, installée sur une base en ciment pour utilisation. Principalement utilisée pour les centrales électriques.
Emballage et livraison
Banque de charge résistive de 5 MW emballée uniquement avec un film, car la banque de charge elle-même est de conception étanche. Généralement exportée par voie maritime
Après-vente & Service sur place
Rata fournit un service après-vente 7*24 heures afin de résoudre les problèmes.
Le service facturé par Rata Supply comprend la mise en service du banc de charge et la formation pour garantir que l'utilisateur connaître parfaitement le banc de charge et son fonctionnement.
Comment commander
Envoyez-nous vos besoins en matière de banc de charge, nos techniciens professionnels concevront le banc de charge pour répondre à vos besoins.
Description des produits
Fiche technique du banc de charge résistif de 5 MW | |
Nom du produit | Banc de charge résistif de 5000 kW ; |
| Numéro de modèle | RT5000kWLB; |
| Conception | Type de conteneur avec conduit d'air pour utilisation en extérieur ; |
Puissance nominale | 11 kV CA. Connecté avec une barre de cuivre étamé. D'autres tensions personnalisées sont disponibles ; |
| Contrôler la puissance | AC380V, triphasé 4 fils, connecté avec connecteur/borne rapide ; |
| Fréquence | 50 Hz/60 Hz ; |
| Précision de chargement | ≤ 3%; |
| équilibre triphasé | Degré de déséquilibre ≤ 3%; |
| Cycle de service | Travail continu |
| Isolation | F |
Mode de fonctionnement | 1) Fonctionnement de commutation du panneau local 2) Fonctionnement à distance du PC (protocole de communication Mod bus TCP, système PLC, logiciel d'exploitation, prise en charge de la sauvegarde et de l'impression des données de chargement) ; |
Étapes de chargement | Résolution de 100 kW ; 100 kW + 200 kW + 200 kW + 500 kW + 1 000 kW + 1 000 kW + 1 000 kW + 1 000 kW |
Résistance | Résistance à ailettes en alliage Ni-Cr 8020 ; |
Circuit de refroidissement | Refroidissement par air pulsé ; entrée d'air horizontale et sortie verticale ; ventilateur axial, bruit inférieur à 80 dB à 3 m de distance ; |
| Enceinte | Acier Q235, revêtement en poudre. |
Protection | Température élevée, faible volume d'air, séquence de phases, court-circuit, verrouillage du ventilateur, contrôle d'accès, contrôle de la température et de l'humidité, arrêt d'urgence ; |
compteur numérique | Tension, courant, puissance, facteur de puissance et fréquence ; |
Extension de charge | Expansion parallèle de charges multiples ; |
Standard | Conforme aux normes internationales, aux normes des navires, aux normes militaires et aux normes de télécommunication |
Mouvement | Pattes de levage sur le dessus |
Couleur | RAL 7035 (gris industriel) |
| Dimensions | 12 000 mm x 2 530 mm x 2 600 mm (L x l x H) |
| Poids | 18000kg |
Température ambiante | -20℃ à 50℃ |
Humidité | Jusqu'à 100% |
Altitude | Jusqu'à 2500 m |
Pression atmosphérique | 86 à 106 kPa |
| Période de garantie | 12 mois à compter de la mise en service chez le client |
| Emballage | Film d'emballage |
Le matériau et la conception de Rata résisteront aux rigueurs de l'utilisation prévue.
