휴대용 발전기 부하 은행

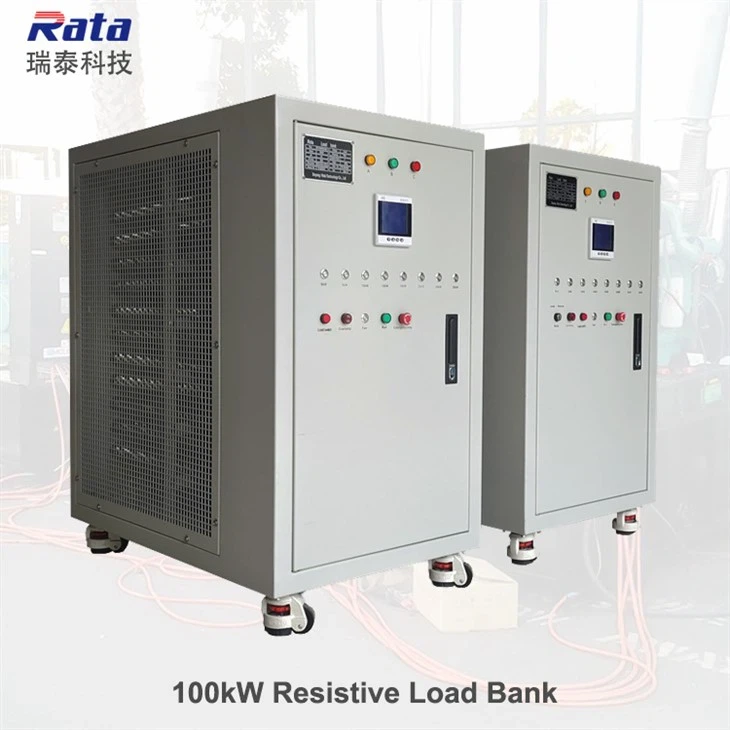

R100kW/400V/50Hz 부하 은행은 2022년 3월 rata가 고객을 위해 맞춤 제작한 소형 발전기 부하 은행입니다. 정격 전류 145A, 역률 1.0, 1kW, 2*2kW, 5kW, 9*10kW의 단계별 설정, 중량 180Kg의 저전압 순수 저항 부하 은행입니다. 제어판에는 위상 순서 표시기, 전기 계기, 낮은 공기량 알람, 팬 시동 스위치 및 기타 기능이 포함되어 있습니다.
Quality Rata는 기술적으로 진보된 생산 시설을 활용하여 제조됩니다.
소개
R100kW/400V/50Hz 부하 은행은 2022년 3월 rata가 고객을 위해 맞춤 제작한 소형 발전기 부하 은행입니다. 정격 전류 145A, 역률 1.0, 1kW, 2*2kW, 5kW, 9*10kW의 단계별 설정, 중량 180Kg의 저전압 순수 저항 부하 은행입니다. 제어판에는 위상 순서 표시기, 전기 계기, 낮은 공기량 알람, 팬 시동 스위치 및 기타 기능이 포함되어 있습니다.
제어 시스템
회사 부하 은행의 제어는 로컬 매뉴얼로 구분됩니다. 제어 및 원격 PC 제어.
공급 목록
장비 구성 요소 | 수량. |
R100kW/AC400V/50Hz/PF=1.0 | 1 |
작동 및 유지 관리 지침 | 2 |
합격증 | 1 |
검사 보고서 | 1 |
전기 회로도 | 2 |
PC 소프트웨어 | 1 |
보증 기간
2년.
기준
시스템 설계, 생산 및 서비스는 GB/t19001-2008 "품질 경영 시스템"의 요구 사항을 엄격히 준수하며 다음 표준을 참조합니다. 시스템의 최종 생산 계획은 양측이 합의한 기술적 합의에 따라 결정됩니다.
국가 표준 | |
GB/t2820.52009 | 왕복 내연 기관이 교류 발전기를 구동합니다. 5부: 발전기 세트 |
GB/t13032-2010 | 선박용 디젤 발전기 세트. |
GB/t1029-2005 | 3상 동기 전동기의 시험 방법. |
GB14711-2006 | 소형 및 중형 회전 전기 기계에 대한 안전 요구 사항. |
군사 표준 | |
GJB 2815-97 | 군용 내연 기관 부하에 대한 일반 사양 |
GJB235a-97 | 군용 AC 모바일 부하에 대한 일반 사양 |
GJB 235-87 | 산업용 및 중간 주파수 모바일 부하에 대한 일반 기술 조건 |
GJB 1488-93 | 군용 내연기관 부하에 대한 일반 시험 방법 |
산업 표준 | |
JB/t10303-2001 | 전력 주파수 디젤 발전기 세트의 기술 조건 |
라타의 디자인에 집중하는 것이 좋습니다.
데이터 시트
참고: 모든 매개변수는 참조용일 뿐이며 사용자 정의가 가능합니다. | |
제품명 | 100kW 부하 은행 |
명세서 | R100kW/400V/ 50헤르츠 |
형성 | 1개의 부하 은행(건조 저항 부하, 전기 제어 구성 요소, 측정 및 제어 시스템 포함) |
로드 단계 | 1kW, 2*2kW, 5kW, 2*10kW, 20kW, 50kW |
부하 연결 | 구리 막대 |
저항기 | 각 저항소자 : 절연임피던스 DC1000V/100MΩ 이상 내전압 AC 2000V 5분간 각 저항관의 저항 오차: ±3% |
부하 제어 | 로컬 수동 제어 및 원격 PC 제어 |
로딩 정확도 | ≤ 3% |
3상 평형 | 불균형 정도 ≤ 3% |
최소 단계 | 1킬로와트 |
작업 모드 | 연속 작업 |
부하 보호 | 단락, 과전류, 고온, 팬 고장 보호 |
외부 전원 | 380V/50Hz |
냉각 모드 | 강제 공기 냉각, 수평 공기 배출구 |
절연 등급 | F |
측정 정확도 | 표시 정확도는 0.5이고, 샘플링 정확도는 0입니다.2 |
전기 매개변수 표시 | 3상 전압, 3상 전류, 주파수, 전력 등 |
하중 확장 | 다중 하중의 병렬 확장 |
기준 | 국제표준, 선박표준, 군사표준, 통신표준을 충족합니다. |
수송 | 로드뱅크에는 장거리 운송 요구 사항을 충족하는 하중 지지 리프팅 구멍이 있습니다. |
색상 | 맞춤형 |
| 치수 | 900mm*850mm*700mm(길이*너비*높이) |
| 무게 | 120킬로그램 |
주변 온도 | -20℃에서 50℃까지 |
습기 | 최대 100% |
고도 | 최대 2500m |
기압 | 86~106kPa |
더 많은 사양
참고: 모든 매개변수는 참조용일 뿐이며 사용자 정의가 가능합니다. | ||||
전력(kW) | 전압(kV) | 주파수(Hz) | 크기(mm,L*W*H) | 무게(kg) |
100 | 0.4 | 50/60 | 1100*900*1000 | 320 |
200 | 0.4 | 50 /60 | 1350*1100*1100 | 450 |
300 | 0.4 | 50 /60 | 1500*1200*1200 | 650 |
400 | 0.4 | 50 /60 | 1700*1500*1500 | 830 |
500 | 0.4 | 50 /60 | 1700*1500*1500 | 950 |
600 | 0.4 | 50 /60 | 1800*1600*1600 | 1150 |
800 | 0.4 | 50 /60 | 1900*1800*1700 | 1900 |
1000 | 0.4 | 50 /60 | 2300*1700*2100 | 2100 |
1200 | 0.4 | 50 /60 | 2500*1800*2200 | 2300 |
1500 | 0.4 | 50 /60 | 2500*1860*2300 | 2600 |
1800 | 0.4 | 50 /60 | 3000*2000*2300 | 4000 |
2000 | 0.4 | 50 /60 | 3000*2000*2300 | 5000 |
2500 | 0.4 | 50 /60 | 4000*2438*2500 | 6000 |
3000 | 0.4 | 50 /60 | 6000*2438*2500 | 7000 |
