Tragbare Generator-Lastbank

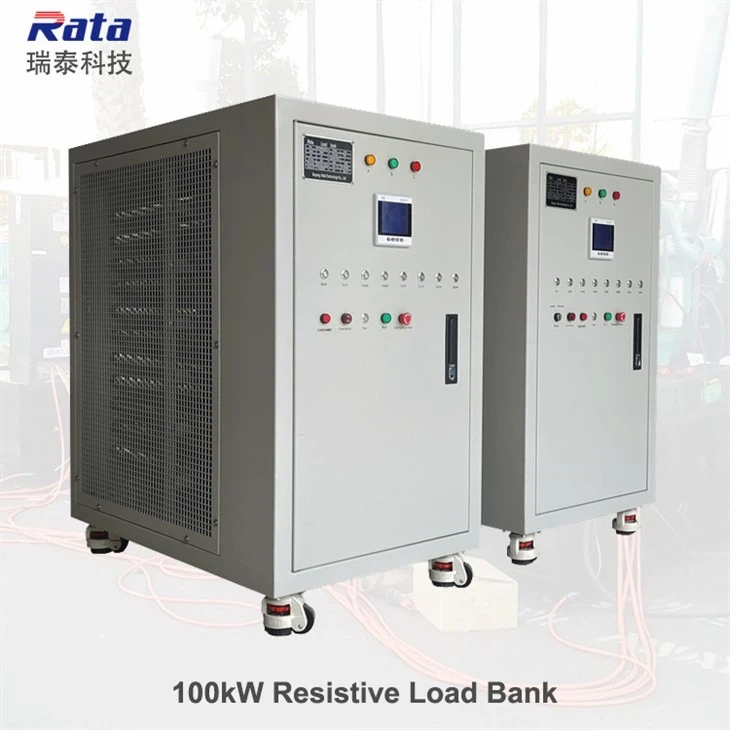

Die Lastbank R100kW/400V/50Hz ist eine kleine Generatorlastbank, die im März 2022 von Rata für Kunden angepasst wurde. Es handelt sich um eine Niederspannungs-Lastbank mit reinem Widerstand und einem Nennstrom von 145 A, einem Leistungsfaktor von 1,0, einer Schritteinstellung von 1 kW, 2 x 2 kW, 5 kW, 9 x 10 kW und einem Gewicht von 180 kg. Das Bedienfeld umfasst eine Phasenfolgeanzeige, ein elektrisches Instrument, einen Alarm bei niedrigem Luftvolumen, einen Lüfterstartschalter und andere Funktionen.
Quality Rata wird unter Nutzung technologisch fortschrittlicher Produktionsanlagen hergestellt.
Einführung
Die Lastbank R100kW/400V/50Hz ist eine kleine Generatorlastbank, die im März 2022 von Rata für Kunden angepasst wurde. Es handelt sich um eine Niederspannungs-Lastbank mit reinem Widerstand und einem Nennstrom von 145 A, einem Leistungsfaktor von 1,0, einer Schritteinstellung von 1 kW, 2 x 2 kW, 5 kW, 9 x 10 kW und einem Gewicht von 180 kg. Das Bedienfeld umfasst eine Phasenfolgeanzeige, ein elektrisches Instrument, einen Alarm bei niedrigem Luftvolumen, einen Lüfterstartschalter und andere Funktionen.
Steuerungssystem
Das Co Die Steuerung der Lastbank ist in lokale manuelle Steuerung und PC-Fernsteuerung.
Lieferliste
Gerätekomponenten | Menge. |
R100kW/AC400V/50Hz/PF=1.0 | 1 |
Betriebs- und Wartungsanleitung | 2 |
Abnahmebescheinigung | 1 |
Prüfbericht | 1 |
Elektrischer Schaltplan | 2 |
PC-Software | 1 |
Garantiezeit
2 Jahre.
Standard
Systemdesign, Produktion und Service entsprechen strikt den Anforderungen des „Qualitätsmanagementsystems“ GB/t19001-2008 und beziehen sich auf die folgenden Standards. Der endgültige Produktionsplan für das System unterliegt der von beiden Parteien vereinbarten technischen Vereinbarung.
Nationaler Standard | |
GB/t2820.52009 | Ein Hubkolben-Verbrennungsmotor treibt den Generator an. Teil 5: Generatoren |
GB/t13032-2010 | Schiffsdieselgenerator. |
GB/t1029-2005 | Prüfverfahren für Drehstrom-Synchronmotoren. |
GB14711-2006 | Sicherheitsanforderungen für kleine und mittelgroße rotierende elektrische Maschinen. |
Militärstandard | |
GJB 2815-97 | Allgemeine Spezifikation für militärische Verbrennungsmotorlasten |
GJB235a-97 | Allgemeine Spezifikation für mobile AC-Lasten für das Militär |
GJB 235-87 | Allgemeine technische Bedingungen für mobile Industrie- und Mittelfrequenzlasten |
GJB 1488-93 | Allgemeines Prüfverfahren für die Belastung militärischer Verbrennungsmotoren |
Industriestandard | |
JB/t10303-2001 | Technische Bedingungen für Netzfrequenz-Dieselgeneratoren |
Es ist sinnvoll, sich zunächst auf das Design von Rata zu konzentrieren.
Technisches Datenblatt
Hinweis: Alle Parameter dienen nur als Referenz und können angepasst werden | |
Produktname | 100-kW-Lastbank |
Technische Daten | R100kW/400V/ 50Hz |
Bildung | Eine Lastbank (einschließlich Trockenwiderstandslast, elektrischer Steuerkomponenten, Mess- und Steuersystem) |
Ladeschritte | 1 kW, 2 x 2 kW, 5 kW, 2 x 10 kW, 20 kW, 50 kW |
Lastanschluss | Kupferbarren |
Widerstand | Jedes Widerstandselement: Isolationsimpedanz DC1000V/100MΩ oben Spannungsfestigkeit AC 2000 V für 5 Minuten Widerstandsfehler jedes Widerstandsrohrs: ±3% |
Laststeuerung | Lokale manuelle Steuerung und PC-Fernsteuerung |
Ladegenauigkeit | ≤ 3% |
Dreiphasengleichgewicht | Unwuchtgrad ≤ 3% |
Mindestschritt | 1kw |
Arbeitsmodus | Kontinuierliche Arbeit |
Ladungssicherung | Schutz vor Kurzschluss, Überstrom, Übertemperatur und Lüfterfehler |
Externe Stromversorgung | 380 V/50 Hz |
Kühlbetrieb | Zwangsluftkühlung, horizontaler Luftauslass |
Isolationsklasse | F |
Messgenauigkeit | Die Anzeigegenauigkeit beträgt 0,5, die Abtastgenauigkeit 0.2 |
Anzeige elektrischer Parameter | Dreiphasenspannung, Dreiphasenstrom, Frequenz, Leistung usw. |
Lasterweiterung | Parallele Erweiterung mehrerer Lasten |
Standard | Erfüllen Sie internationale Standards, Schiffsstandards, Militärstandards und Telekommunikationsstandards |
Transport | Die Lastbank verfügt über eine tragfähige Hebeöffnung, die den Anforderungen des Ferntransports entspricht |
Farbe | Maßgeschneidert |
| Maße | 900 mm x 850 mm x 700 mm (L x B x H) |
| Gewicht | 120kg |
Umgebungstemperatur | -20℃ bis 50℃ |
Luftfeuchtigkeit | Bis zu 100 % |
Höhe | Bis zu 2500 m |
Luftdruck | 86 bis 106 kPa |
Weitere Spezifikationen
Hinweis: Alle Parameter dienen nur als Referenz und können angepasst werden | ||||
Leistung (kW) | Spannung (kV) | Frequenz (Hz) | Größe (mm, L*B*H) | Gewicht (kg) |
100 | 0.4 | 50/60 | 1100*900*1000 | 320 |
200 | 0.4 | 50 /60 | 1350*1100*1100 | 450 |
300 | 0.4 | 50 /60 | 1500*1200*1200 | 650 |
400 | 0.4 | 50 /60 | 1700*1500*1500 | 830 |
500 | 0.4 | 50 /60 | 1700*1500*1500 | 950 |
600 | 0.4 | 50 /60 | 1800*1600*1600 | 1150 |
800 | 0.4 | 50 /60 | 1900*1800*1700 | 1900 |
1000 | 0.4 | 50 /60 | 2300*1700*2100 | 2100 |
1200 | 0.4 | 50 /60 | 2500*1800*2200 | 2300 |
1500 | 0.4 | 50 /60 | 2500*1860*2300 | 2600 |
1800 | 0.4 | 50 /60 | 3000*2000*2300 | 4000 |
2000 | 0.4 | 50 /60 | 3000*2000*2300 | 5000 |
2500 | 0.4 | 50 /60 | 4000*2438*2500 | 6000 |
3000 | 0.4 | 50 /60 | 6000*2438*2500 | 7000 |
