Banque de charge pour générateur portable

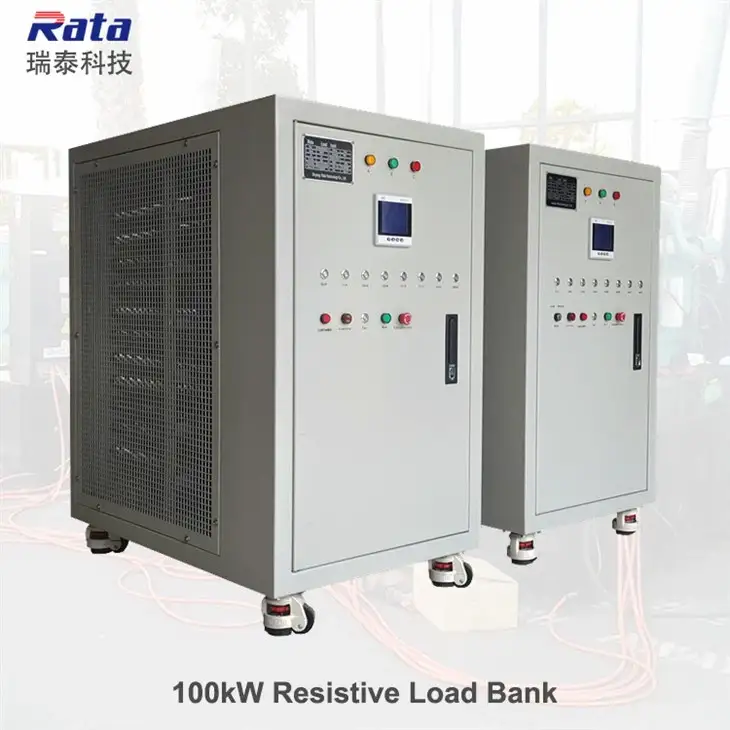

La banque de charge R100kW/400V/50Hz est une petite banque de charge de générateur personnalisée par rata pour les clients en mars 2022. Il s'agit d'une banque de charge résistive pure basse tension avec un courant nominal de 145 A, un facteur de puissance de 1,0, un réglage par pas de 1 kW, 2 * 2 kW, 5 kW, 9 * 10 kW et un poids de 180 kg. Son panneau de commande comprend un indicateur de séquence de phase, un instrument électrique, une alarme de faible volume d'air, un interrupteur de démarrage du ventilateur et d'autres fonctions.
Quality Rata est fabriqué en tirant parti des installations de production technologiquement avancées.
Introduction
La banque de charge R100kW/400V/50Hz est une petite banque de charge de générateur personnalisée par rata pour les clients en mars 2022. Il s'agit d'une banque de charge résistive pure basse tension avec un courant nominal de 145 A, un facteur de puissance de 1,0, un réglage par pas de 1 kW, 2 * 2 kW, 5 kW, 9 * 10 kW et un poids de 180 kg. Son panneau de commande comprend un indicateur de séquence de phase, un instrument électrique, une alarme de faible volume d'air, un interrupteur de démarrage du ventilateur et d'autres fonctions.
Système de contrôle
Le co Le contrôle du banc de charge est divisé en manuel local contrôle et contrôle à distance du PC.
Liste de fournitures
Composants d'équipement | quantité. |
R100kW/CA400V/50Hz/PF=1.0 | 1 |
Instructions d'utilisation et d'entretien | 2 |
Certificat d'acceptation | 1 |
Rapport d'inspection | 1 |
Schéma électrique | 2 |
logiciel PC | 1 |
Période de garantie
2 ans.
Standard
La conception, la production et le service du système sont strictement conformes aux exigences de la norme GB/t19001-2008 « Système de gestion de la qualité » et se réfèrent aux normes suivantes. Le plan de production final du système sera soumis à l’accord technique convenu entre les deux parties.
Norme nationale | |
GB/t2820.52009 | Un moteur à combustion interne alternatif entraîne l'alternateur. Partie 5 : Groupes électrogènes |
GB/t13032-2010 | Groupe électrogène diesel marin. |
GB/t1029-2005 | Méthodes d'essai pour moteurs synchrones triphasés. |
GB14711-2006 | Exigences de sécurité pour les petites et moyennes machines électriques tournantes. |
Norme militaire | |
GJB 2815-97 | Spécification générale pour les charges des moteurs à combustion interne militaires |
GJB235a-97 | Spécifications générales pour les charges mobiles militaires CA |
GJB 235-87 | Conditions techniques générales pour les charges mobiles industrielles et à fréquence intermédiaire |
GJB 1488-93 | Méthode d'essai générale pour la charge des moteurs à combustion interne militaires |
Norme de l'industrie | |
JB/t10303-2001 | Conditions techniques des groupes électrogènes diesel à fréquence industrielle |
Il est utile de commencer à se concentrer sur la conception de Rata.
Fiche de données
Remarque : tous les paramètres sont fournis à titre indicatif uniquement et peuvent être personnalisés | |
Nom du produit | banc de charge de 100 kW |
Caractéristiques | R100kW/400V/ 50Hz |
Formation | Un banc de charge (comprenant une charge de résistance sèche, des composants de contrôle électrique, un système de mesure et de contrôle) |
Étapes de chargement | 1 kW, 2 x 2 kW, 5 kW, 2 x 10 kW, 20 kW, 50 kW |
Connexion de charge | Barre de cuivre |
Résistance | Chaque élément de résistance : impédance d'isolement DC1000V/100MΩ ; ci-dessus Tenue à une tension AC 2000V pendant 5min Erreur de résistance de chaque tube de résistance: ±3% |
Contrôle de charge | Contrôle manuel local et contrôle PC à distance |
Précision de chargement | ≤ 3% |
Équilibrage triphasé | Degré de déséquilibre ≤ 3% |
Pas minimum | 1kW |
Mode de fonctionnement | Travail continu |
Protection de charge | Protection contre les courts-circuits, les surintensités, les températures élevées et les pannes de ventilateur |
Alimentation externe | 380 V/50 Hz |
Mode de refroidissement | Refroidissement par air pulsé, sortie d'air horizontale |
Classe d'isolation | F |
Précision de mesure | La précision d'affichage est de 0,5, la précision d'échantillonnage est de 0.2 |
Affichage des paramètres électriques | Tension triphasée, courant triphasé, fréquence, puissance, etc. |
Extension de charge | Expansion parallèle de charges multiples |
Standard | Conforme aux normes internationales, aux normes des navires, aux normes militaires et aux normes de télécommunication |
Transport | Le banc de charge est doté d'un trou de levage porteur, qui répond aux exigences du transport longue distance |
Couleur | Personnalisé |
| Dimensions | 900 mm x 850 mm x 700 mm (L x l x H) |
| Poids | 120kg |
Température ambiante | -20℃ à 50℃ |
Humidité | Jusqu'à 100% |
Altitude | Jusqu'à 2500 m |
Pression atmosphérique | 86 à 106 kPa |
Plus de spécifications
Remarque : tous les paramètres sont fournis à titre indicatif uniquement et peuvent être personnalisés | ||||
Puissance (kW) | Tension (kV) | Fréquence (Hz) | Taille (mm, L * l * H) | Poids (kg) |
100 | 0.4 | 50/60 | 1100*900*1000 | 320 |
200 | 0.4 | 50 /60 | 1350*1100*1100 | 450 |
300 | 0.4 | 50 /60 | 1500*1200*1200 | 650 |
400 | 0.4 | 50 /60 | 1700*1500*1500 | 830 |
500 | 0.4 | 50 /60 | 1700*1500*1500 | 950 |
600 | 0.4 | 50 /60 | 1800*1600*1600 | 1150 |
800 | 0.4 | 50 /60 | 1900*1800*1700 | 1900 |
1000 | 0.4 | 50 /60 | 2300*1700*2100 | 2100 |
1200 | 0.4 | 50 /60 | 2500*1800*2200 | 2300 |
1500 | 0.4 | 50 /60 | 2500*1860*2300 | 2600 |
1800 | 0.4 | 50 /60 | 3000*2000*2300 | 4000 |
2000 | 0.4 | 50 /60 | 3000*2000*2300 | 5000 |
2500 | 0.4 | 50 /60 | 4000*2438*2500 | 6000 |
3000 | 0.4 | 50 /60 | 6000*2438*2500 | 7000 |
