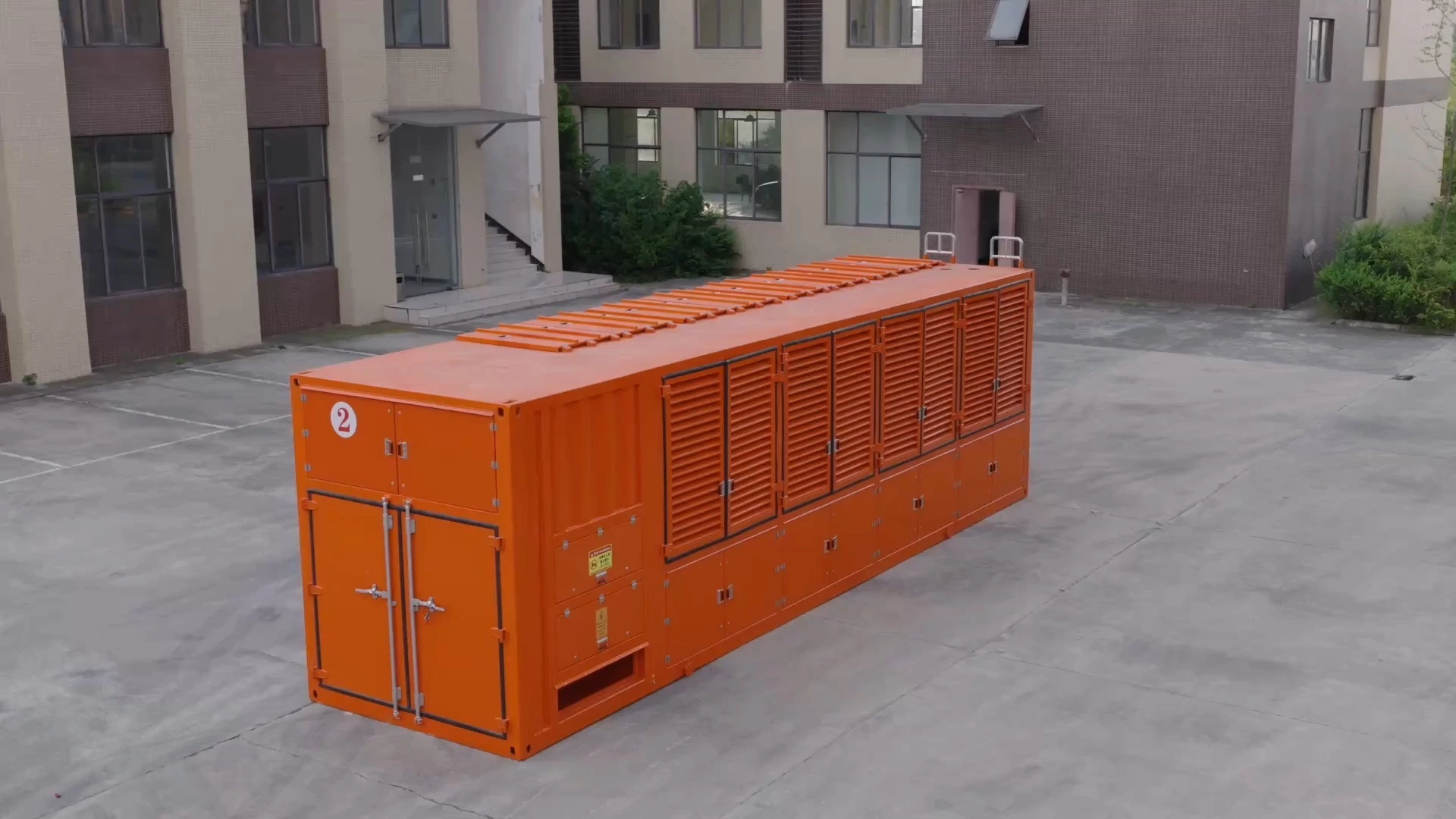

3500kW RLC負載箱
產品介紹
Rata 的 3500kW RLC 負載箱具有多維保護和智慧指示：低風量/高溫自動卸載和警報、風扇聯鎖、短路/過流預防、緊急停止、相序轉換保護以及運行和風扇狀態雙指示器，確保設備安全可靠。
整機採用模組化設計，操作簡單，維護方便，可依客戶需求客製化電壓、電流測試功能，為高功率交流設備提供科學的測試方案。
外殼圖紙（mm）
產品功能
整機採用模組化設計，操作簡單，維護方便。
產品規格
型號：RLC3500KWLB | |
負載類型 | 電阻式&電感式&電容式 |
測試功率 | AC400V,3相 |
頻率 | 50赫茲/60赫茲 |
容量 | 3500kW,2551千乏,1332.8千乏 |
功率因數 | 領先 0.95 PF，落後 0.8 PF |
負載精度 | ±3% |
三相平衡 | 不平衡量：≤3% |
絕緣 | F |
電源連接 | 凸輪鎖 |
設計 | ■室內：參考圖-室內設計 |
時間評級 | 持續設計/臨時 |
步 | （1KW +2KW*2 + 5KW + 10KW*2 + 20KW + 50KW+65KW +115KW*2+230KW*6）*2 |
反應爐 | 最小步長：1kvar。 |
冷卻系統 | 冷卻方式：強制風冷，水平進出風 |
運輸 | 4 負載箱頂部四個角落有起吊孔。 |
方面 | 9800毫米*2438毫米*2900毫米 |
重量 | 23T |
主要部件 | ■接觸器：ABB/施耐德品牌 |
工作環境 | |
溫度 | -20℃至50℃ |
濕度 | 高達 100% |
高度 | 高達2500米 |
氣壓 | 86至106千帕 |
其他的 | |
證書 | CE/ISO9001:2015/SGS |
工廠測試 | 我們將執行並提交報告。 |
備用零件 | 標準配置 |
售後服務 | ■ 保固期內免費提供配件 |
產品櫃
■材質：Q235冷軋鋼板。
■ 塗裝：外部噴塗船舶專用漆，耐鹽霧、耐酸鹼、耐海水侵蝕，內部噴塗耐高溫油漆，內部支架熱鍍鋅。
■佈局設計：對稱佈局，控制室位於貨櫃前部，負載位於貨櫃兩側，方便後期清潔維護。
■ GB/T 15846-2006 - 貨櫃門框密封條
■ GB/T 1835-2006 - 系列1 貨櫃角件
■ GB/T 18982-2003 - 貨櫃用耐腐蝕鋼板和鋼帶
■ GB/T 19536-2004 - 貨櫃底板用合板
■ GB/T 19920-2005- 船用貨櫃支架
■GB/T 5338-2002 系列 1貨櫃技術需求與試驗方法第1部分：通用貨櫃
