Banc de charge inductif résistif 300 kW/225 kvar
Banque de charge inductive résistive 300 kW/225 kvar généralement utilisée pour le test de charge du générateur. Conception intérieure et contrôle du panneau local + mode de contrôle PC à distance au choix du client. Interface de communication RJ45 pour la connexion par câble réseau. Prise en charge de l'enregistrement et de l'impression des données de charge.
peut fournir un service de personnalisation pour Rata.
Banc de charge inductif résistif 375 kVA/300 kW/225 kvar
Caractéristiques
Mode de contrôle local/à distance
Il y a un commutateur local/à distance sur le panneau local pour choisir le mode de contrôle. La télécommande prend en charge la sauvegarde et l'impression des données de chargement.
Aménagement intérieur
Rata a fourni la conception intérieure et extérieure du banc de charge en fonction de l'application du client.
Résistance
Résistance à ailettes en alliage Ni-Cr 8020 utilisée pour la banque de charge, longue durée de vie.
Inducteur
Inducteur triphasé avec noyau en aluminium, l'augmentation de température est faible lorsque la banque de charge fonctionne. Même sans utiliser les ventilateurs pour dissipation de chaleur.

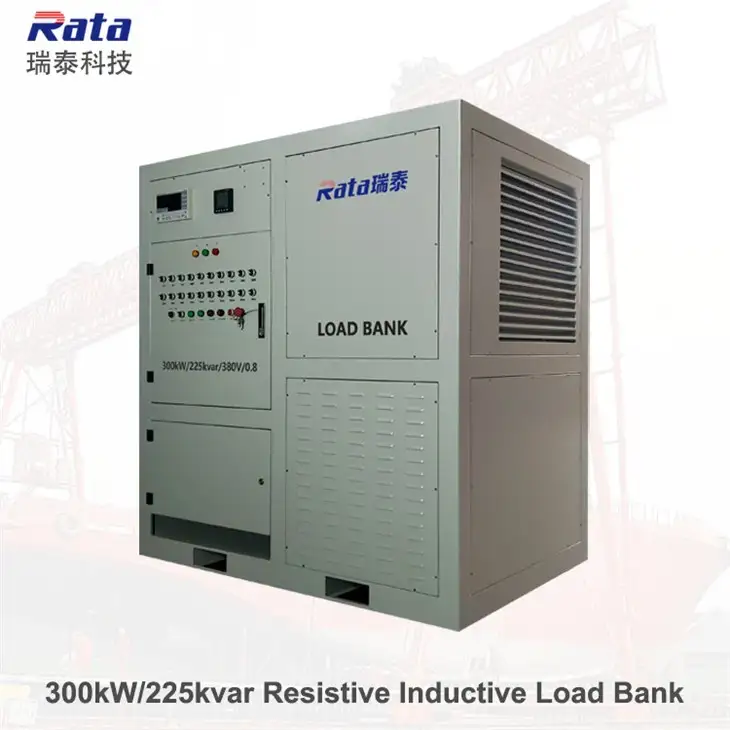

Image de référence
Fiche technique principale
| Capacité de puissance nominale | 375 kVA/300 kW/225 kvar ; |
| Tension nominale | 400 VCA, triphasé, 4 fils, connecté avec une barre de cuivre étamé ; |
| Tension de commande | 380 VCA, triphasé, 4 fils, connecté à une borne ; |
| Mode de contrôle | Contrôle de commutation du panneau local + mode de contrôle PC à distance, interface RJ45 pour la connexion par câble réseau ; |
| Conception | Conception intérieure avec IP23 ; |
| Résistance | Résistance à ailettes en alliage Ni-Cr 8020 ; |
| Inducteur | inducteur triphasé; |
| Refroidissement | Sortie d'air horizontale; |
| Mouvement | Trous de levage; |
| Taille | 1800×1600×1600 mm; |
| Poids | 1800 kg; |
| Emballage | Caisse et palette en bois. |
Rata est fabriqué à partir d'une combinaison de technologie de pointe et d'équipements sophistiqués.
Fiche de données
Nom du produit | Banque de charge inductive résistive 300 kW/225 kvar ; |
| Numéro de modèle | RT375kVALB; |
| Conception | Aménagement intérieur |
Puissance nominale | 400 VCA, triphasé, 4 fils, connecté avec une barre de cuivre étamé |
| Contrôler la puissance | 380 VCA, triphasé, 4 fils, connecté à une borne |
| Fréquence | 50 Hz/60 Hz ; |
| Précision de chargement | ≤ 3%; |
| équilibre triphasé | Degré de déséquilibre ≤ 3%; |
| Cycle de service | Travail continu |
| Isolation | F |
Mode de fonctionnement | 1) Fonctionnement de commutation du panneau local 2) Fonctionnement à distance du PC (protocole de communication Mod bus TCP, système PLC, logiciel d'exploitation, prise en charge de la sauvegarde et de l'impression des données de chargement) ; |
Étapes de charge résistive | Résolution de 1 kW ; 1 kW + 2 kW + 2 kW + 5 kW + 10 kW + 10 kW + 20 kW + 50 kW + 100 kW + 100 kW ; |
Résistance | Résistance à ailettes en alliage Ni-Cr 8020 ; |
| Étapes de charge inductive | Résolution 1kvar ; 1kvar+2kvar+2kvar+5kvar+5kvar+10kvar+10kvar+20kvar+20kvar+50kvar+100kvar ; |
| Inducteur | inducteur triphasé; |
Circuit de refroidissement | Refroidissement par air pulsé ; entrée et sortie d'air horizontales ; |
| Enceinte | Acier Q235, revêtement en poudre. |
Protection | Température élevée, faible volume d'air, séquence de phases, court-circuit, verrouillage du ventilateur, arrêt d'urgence ; |
compteur numérique | Tension, courant, puissance, facteur de puissance et fréquence ; |
Extension de charge | Expansion parallèle de charges multiples ; |
Standard | Conforme aux normes internationales, aux normes des navires, aux normes militaires et aux normes de télécommunication ; |
Mouvement | Trous pour chariot élévateur; |
Couleur | RAL 7035 (gris industriel) ; |
| Dimensions | 1800 mm x 1600 mm x 1600 mm (L x l x H) |
| Poids | 1800kg |
Température ambiante | -20℃ à 50℃ |
Humidité | Jusqu'à 100% |
Altitude | Jusqu'à 2500 m |
Pression atmosphérique | 86 à 106 kPa |
