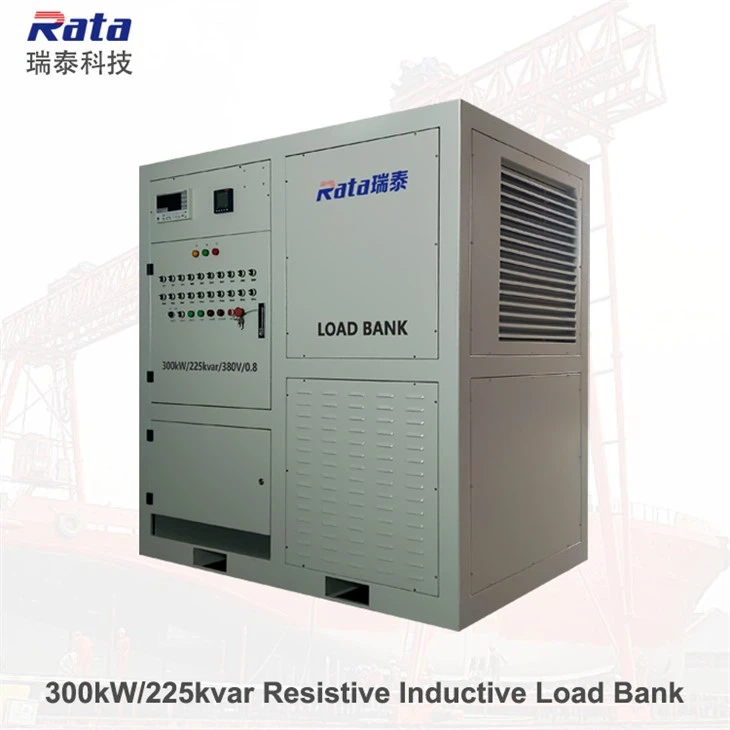

300 kW/225 kvar ohmsche induktive Lastbank
300 kW/225 kvar resistive induktive Lastbank, die im Allgemeinen für Generatorlasttests verwendet wird. Innendesign und lokale Panelsteuerung + Remote-PC-Steuerungsmodus nach Wahl des Kunden. RJ45-Kommunikationsschnittstelle für Netzkabelverbindung. Unterstützt das Speichern und Drucken von Lastdaten.
kann einen Anpassungsservice für Rata bereitstellen.
375 KVA/300 kW/225 kvar ohmsche induktive Lastbank
Merkmale
Lokaler/Fernsteuerungsmodus
Auf dem lokalen Bedienfeld befindet sich ein lokaler/Remote-Schalter zur Auswahl des Steuerungsmodus. Die Fernbedienung unterstützt das Laden, Speichern und Drucken von Daten.
Innenarchitektur
Rata lieferte basierend auf der Anwendung des Kunden das Innen- und Außendesign für die Lastbank.
Widerstand
Rippenwiderstand 8020 aus Ni-Cr-Legierung für die Lastbank, lange Lebensdauer.
Induktor
3-Phasen-Induktor mit Aluminiumkern, Temperaturanstieg ist gering, wenn die Lastbank arbeitet. Auch ohne Verwendung der Lüfter für Wärmeableitung.
Referenzbild
Hauptdatenblatt
| Nennleistung | 375 KVA/300 kW/225 kvar; |
| Nennspannung | 400 VAC, 3 Phasen, 4 Drähte, verbunden mit verzinnter Kupferschiene; |
| Steuerspannung | 380 VAC, 3 Phasen, 4 Drähte, mit Klemme verbunden; |
| Steuerungsmodus | Lokale Panel-Umschaltsteuerung + Remote-PC-Steuerungsmodus, RJ45-Schnittstelle für Netzkabelverbindung; |
| Design | Innenausführung mit IP23; |
| Widerstand | 8020 Rippenwiderstand aus Ni-Cr-Legierung; |
| Induktor | 3-Phasen-Induktor; |
| Kühlung | Horizontaler Luftaustritt; |
| Bewegung | Forlift-Löcher; |
| Größe | 1800×1600×1600 mm; |
| Gewicht | 1800 kg; |
| Verpackung | Holzkiste und Palette. |
Rata wird aus einer Kombination aus fortschrittlicher Technologie und hochentwickelter Ausrüstung hergestellt.
Datenblatt
Produktname | 300 kW/225 kvar ohmsche induktive Lastbank; |
| Modellnummer | RT375kVALB; |
| Design | Innenarchitektur |
Nennleistung | 400 VAC, 3-phasig, 4-adrig, verbunden mit verzinnter Kupferschiene |
| Kontrollleistung | 380 VAC, 3 Phasen, 4 Drähte, mit Klemme verbunden |
| Frequenz | 50 Hz/60 Hz; |
| Ladegenauigkeit | ≤ 3%; |
| 3-Phasen-Balance | Unwuchtgrad ≤ 3%; |
| Arbeitszyklus | Kontinuierliche Arbeit |
| Isolierung | F |
Betriebsmodus | 1) Lokaler Bedienfeld-Umschaltvorgang 2) Remote-PC-Betrieb (Mod-Bus-TCP-Kommunikationsprotokoll, SPS-System, Betriebssoftware, unterstützt das Speichern und Drucken von Ladedaten); |
Widerstandslaststufen | 1-kW-Auflösung; 1 kW + 2 kW + 2 kW + 5 kW + 10 kW + 10 kW + 20 kW + 50 kW + 100 kW + 100 kW; |
Widerstand | 8020 Rippenwiderstand aus Ni-Cr-Legierung; |
| Induktive Laststufen | 1 kvar Auflösung; 1 kvar + 2 kvar + 2 kvar + 5 kvar + 5 kvar + 10 kvar + 10 kvar + 20 kvar + 20 kvar + 50 kvar + 100 kvar; |
| Induktor | 3-Phasen-Induktor; |
Kühlsystem | Zwangsluftkühlung; horizontaler Lufteinlass und -auslass; |
| Gehäuse | Q235-Stahl, pulverbeschichtet. |
Schutz | Hohe Temperatur, geringes Luftvolumen, Phasenfolge, Kurzschluss, Lüfterverriegelung, Not-Aus; |
Digitales Messgerät | Spannung, Strom, Leistung, Leistungsfaktor und Frequenz; |
Lasterweiterung | Parallele Erweiterung mehrerer Lasten; |
Standard | Erfüllen Sie internationale Standards, Schiffsstandards, Militärstandards und Telekommunikationsstandards. |
Bewegung | Gabelstaplerlöcher; |
Farbe | RAL 7035 (Industriegrau); |
| Maße | 1800 mm x 1600 mm x 1600 mm (L x B x H) |
| Gewicht | 1800kg |
Umgebungstemperatur | -20℃ bis 50℃ |
Luftfeuchtigkeit | Bis zu 100 % |
Höhe | Bis zu 2500 m |
Luftdruck | 86 bis 106 kPa |
