Test de banc de charge pour générateur

Test de banc de charge pour générateur

Dans le domaine de l'électricité, en tant qu'équipement d'alimentation électrique important, la stabilité et la fiabilité des performances du générateur sont cruciales. Le test de charge du générateur est une étape clé dans l'évaluation des performances du générateur, qui peut garantir efficacement ses bonnes performances en fonctionnement réel.

Le but des tests de charge du générateur est de vérifier de manière exhaustive la capacité de sortie, la stabilité de la tension, la stabilité de la fréquence et si divers paramètres de fonctionnement du générateur répondent aux normes de conception et aux exigences réelles dans différentes conditions de charge.

Au cours du processus de test, il est d’abord nécessaire de déterminer une plage de charge raisonnable et des étapes de chargement en fonction des spécifications et des scénarios d’utilisation prévus du générateur. Habituellement, la charge augmente progressivement d'une faible charge à une pleine charge, et même un certain degré de test de surcharge peut être effectué pour examiner les performances ultimes du générateur et l'efficacité du mécanisme de protection.

Par exemple, lors d’un test de charge d’un générateur de secours dans une usine, les techniciens augmentent progressivement la charge et surveillent de près la tension de sortie et la fréquence du générateur. Lorsque la charge a atteint 70 %, de légères fluctuations de tension ont été constatées. Après une enquête minutieuse, il a été constaté qu'il y avait un petit défaut dans le système de régulation automatique de la tension du générateur. Après une réparation et un nouveau test en temps opportun, le générateur peut maintenir une tension et une fréquence de sortie stables même à pleine charge.

De plus, lors du test de charge du générateur d'un grand bâtiment commercial, le générateur doit supporter toute la charge en simulant une panne de courant. Au cours du processus de test, non seulement la capacité de fonctionnement normal du générateur a été vérifiée, mais des déficiences dans son système de refroidissement ont également été détectées. En optimisant le conduit de dissipation thermique et en augmentant la vitesse du ventilateur, le problème potentiel de surchauffe a été efficacement résolu.

Les tests de charge du générateur peuvent non seulement identifier les défauts potentiels et les défauts de performance, mais également fournir une base importante pour la maintenance et l'entretien de l'équipement. En analysant les données de test, un plan de maintenance raisonnable peut être formulé pour prolonger la durée de vie du générateur et améliorer son efficacité opérationnelle.

Lors de la réalisation de tests de charge du générateur, il est nécessaire de suivre strictement les procédures de fonctionnement de sécurité pertinentes pour garantir la sécurité du personnel et de l'équipement de test. Dans le même temps, il est nécessaire de sélectionner des équipements de test de charge avec une grande précision et des performances stables, et de faire appel à du personnel technique professionnel pour effectuer les opérations et l'analyse des données.

En bref, les tests de charge du générateur sont un moyen important de garantir la fiabilité de l’alimentation électrique et jouent un rôle irremplaçable pour garantir que le générateur peut fonctionner normalement aux moments critiques.

1, Préparation avant le test

1. Connaître les spécifications techniques et le manuel d'utilisation du générateur, y compris la puissance nominale, la tension, la fréquence, le courant et d'autres paramètres.

2. Vérifiez l'équipement de test de charge pour vous assurer qu'il fonctionne correctement, qu'il répond aux exigences de précision et que les câbles de connexion sont intacts et non endommagés.

3. Préparez les outils nécessaires tels qu’un multimètre, un testeur d’isolement, une clé, etc.

4. Assurez la sécurité du site de test, une bonne ventilation, l'absence de matériaux inflammables ou explosifs et mettez en place des panneaux d'avertissement évidents.

2, Installation et connexion des équipements

1. Placez l'équipement de test de charge dans une position stable et fixez-le pour éviter tout mouvement pendant le processus de test.

2. Utilisez des câbles appropriés pour connecter l'extrémité de sortie du générateur à l'extrémité d'entrée de l'équipement de test de charge, en garantissant une connexion sécurisée, un bon contact et une polarité correcte.

3, Paramètres de test

1. Définissez l'étape de chargement et le temps de chargement de l'équipement de test de charge en fonction de la puissance nominale du générateur et des exigences de test attendues.

2. Déterminez la plage de charge pour les tests, en commençant généralement par une faible charge et en augmentant progressivement jusqu'à la pleine charge ou même une surcharge modérée.

4, Opérations de processus de test

1. Démarrez le générateur et laissez-le fonctionner sans charge pendant un certain temps. Vérifiez si tous les paramètres sont normaux, tels que la tension, la fréquence, la température de l'huile, la température de l'eau, etc.

2. Commencez à charger progressivement et augmentez la charge en fonction de la taille et du temps de pas prédéfinis. À chaque étape de chargement, observez et enregistrez la tension de sortie, la fréquence, le courant, le facteur de puissance et d'autres paramètres du générateur.

3. Faites attention à surveiller le générateur pour détecter tout bruit, vibration ou odeur anormal.

4. Surveillez en permanence la température de fonctionnement du générateur, y compris la température des enroulements, la température des roulements, etc., pour vous assurer qu'elle ne dépasse pas les limites autorisées.

5, Enregistrement et analyse des données

Pendant le processus de test, enregistrez en détail les différents paramètres et les temps correspondants pour chaque étape de charge.

2. Analysez les données enregistrées, vérifiez si la stabilité de la tension et de la fréquence se situe dans la plage spécifiée et si le facteur de puissance est normal.

3. Observez la tendance des performances du générateur sous différentes charges pour déterminer s'il peut répondre aux besoins d'utilisation réels.

6, Test terminé

1. Réduisez progressivement la charge jusqu’à ce que le générateur fonctionne sans charge pendant un certain temps.

2. Éteignez le générateur, retirez les câbles de connexion et organisez l'équipement et les outils de test.

7, Précautions de sécurité

1. Les testeurs doivent avoir des connaissances électriques pertinentes et une expérience opérationnelle, et porter l'équipement de protection individuelle nécessaire.

2. Il est strictement interdit de connecter ou de démonter le générateur pendant le fonctionnement.

3. L'équipement de test de charge doit être mis à la terre de manière fiable pour éviter les accidents de choc électrique.

Si une situation anormale est détectée, le test doit être arrêté immédiatement et les mesures de sécurité correspondantes doivent être prises.

En suivant les directives de fonctionnement ci-dessus, vous pouvez effectuer efficacement des tests de charge du générateur pour garantir les performances et la fiabilité du générateur.

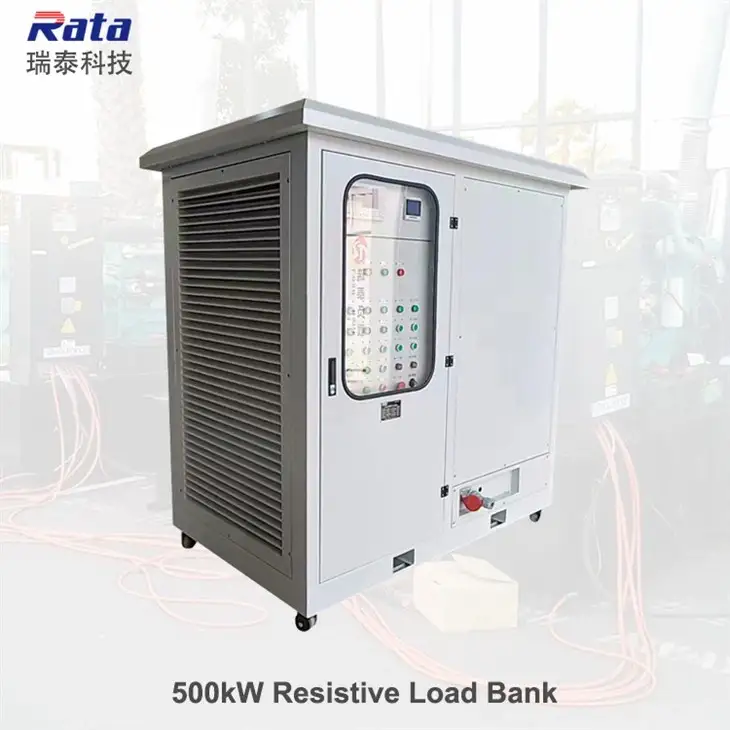

Banc de charge résistif pour test de charge de générateur
