Lastbanktest für Generator

Lastbanktest für Generator

Im Bereich Elektrizität sind die Stabilität und Zuverlässigkeit der Leistung des Generators als wichtiges Gerät zur Stromversorgung von entscheidender Bedeutung. Die Generatorlastprüfung ist ein wichtiger Schritt bei der Bewertung der Generatorleistung, der effektiv seine gute Leistung im tatsächlichen Betrieb sicherstellen kann.

Der Zweck der Generatorlastprüfung besteht darin, die Ausgangskapazität, Spannungsstabilität und Frequenzstabilität umfassend zu überprüfen und festzustellen, ob verschiedene Betriebsparameter des Generators den Konstruktionsstandards und tatsächlichen Anforderungen unter verschiedenen Lastbedingungen entsprechen.

Im Testprozess ist es zunächst notwendig, einen sinnvollen Lastbereich und sinnvolle Laststufen basierend auf den Spezifikationen und den zu erwartenden Einsatzszenarien des Generators zu ermitteln. Normalerweise wird die Last schrittweise von geringer Last auf Volllast erhöht und es können sogar Überlastungstests in gewissem Umfang durchgeführt werden, um die endgültige Leistung des Generators und die Wirksamkeit des Schutzmechanismus zu prüfen.

Beispielsweise erhöhen Techniker bei einem Lasttest eines Notstromgenerators in einer Fabrik die Last schrittweise und überwachen die Ausgangsspannung und -frequenz des Generators genau. Bei einer Auslastung von 70 % wurden leichte Spannungsschwankungen festgestellt. Nach sorgfältiger Untersuchung stellte sich heraus, dass ein kleiner Fehler im automatischen Spannungsregelungssystem des Generators vorlag. Nach rechtzeitiger Reparatur und erneuter Prüfung kann der Generator auch unter Volllast eine stabile Spannungs- und Frequenzausgabe aufrechterhalten.

Darüber hinaus muss der Generator beim Belastungstest eines großen Gewerbegebäudes die gesamte Last tragen, indem ein Stromausfall simuliert wird. Im Zuge der Tests wurde nicht nur die normale Funktionsfähigkeit des Generators überprüft, sondern auch Mängel im Kühlsystem festgestellt. Durch die Optimierung des Wärmeableitungskanals und die Erhöhung der Lüftergeschwindigkeit wurde das potenzielle Überhitzungsproblem effektiv gelöst.

Durch die Belastungsprüfung von Generatoren können nicht nur potenzielle Fehler und Leistungsmängel erkannt werden, sondern sie liefern auch eine wichtige Grundlage für die Wartung und Instandhaltung der Geräte. Durch die Analyse der Testdaten kann ein sinnvoller Wartungsplan erstellt werden, um die Lebensdauer des Generators zu verlängern und seine Betriebseffizienz zu verbessern.

Bei der Durchführung von Generatorlasttests müssen die entsprechenden Sicherheitsbetriebsverfahren strikt befolgt werden, um die Sicherheit des Testpersonals und der Testgeräte zu gewährleisten. Gleichzeitig ist es notwendig, Lasttestgeräte mit hoher Genauigkeit und stabiler Leistung auszuwählen und die Vorgänge und Datenanalysen von professionellem technischem Personal durchführen zu lassen.

Kurz gesagt ist die Generatorlastprüfung ein wichtiges Mittel zur Gewährleistung der Zuverlässigkeit der Stromversorgung und spielt eine unersetzliche Rolle bei der Gewährleistung, dass der Generator in kritischen Momenten normal funktionieren kann.

1. Vorbereitung vor dem Test

1. Machen Sie sich mit den technischen Daten und der Bedienungsanleitung des Generators vertraut, einschließlich Nennleistung, Spannung, Frequenz, Stromstärke und anderen Parametern.

2. Überprüfen Sie die Lastprüfgeräte auf einwandfreie Funktion, Einhaltung der Genauigkeitsanforderungen und Intaktheit und Beschädigung der Anschlusskabel.

3. Bereiten Sie die erforderlichen Werkzeuge wie Multimeter, Isolationsprüfer, Schraubenschlüssel usw. vor.

4. Sorgen Sie für die Sicherheit des Testgeländes, für gute Belüftung, keine brennbaren oder explosiven Materialien und stellen Sie deutliche Warnschilder auf.

2. Installation und Anschluss der Geräte

1. Platzieren Sie die Lastprüfvorrichtung in einer stabilen Position und sichern Sie sie, um Bewegungen während des Prüfvorgangs zu verhindern.

2. Verwenden Sie geeignete Kabel, um das Ausgangsende des Generators mit dem Eingangsende des Lastprüfgeräts zu verbinden und achten Sie dabei auf eine sichere Verbindung, guten Kontakt und richtige Polarität.

3. Testparametereinstellungen

1. Stellen Sie den Belastungsschritt und die Belastungszeit der Belastungsprüfeinrichtung auf Grundlage der Nennleistung des Generators und der erwarteten Prüfanforderungen ein.

2. Bestimmen Sie den Lastbereich für den Test. Beginnen Sie normalerweise mit einer geringen Last und steigern Sie diese schrittweise bis zur Volllast oder sogar einer mäßigen Überlast.

4. Testen von Prozessabläufen

1. Starten Sie den Generator und lassen Sie ihn eine Zeit lang ohne Last laufen. Überprüfen Sie, ob alle Parameter wie Spannung, Frequenz, Öltemperatur, Wassertemperatur usw. normal sind.

2. Beginnen Sie mit der schrittweisen Belastung und steigern Sie die Belastung entsprechend der voreingestellten Schrittweite und Zeit. Beobachten und protokollieren Sie in jeder Ladephase die Ausgangsspannung, Frequenz, Stromstärke, den Leistungsfaktor und andere Parameter des Generators.

3. Achten Sie darauf, den Generator auf ungewöhnliche Geräusche, Vibrationen oder Gerüche zu überwachen.

4. Überwachen Sie kontinuierlich die Betriebstemperatur des Generators, einschließlich Wicklungstemperatur, Lagertemperatur usw., um sicherzustellen, dass die zulässigen Grenzwerte nicht überschritten werden.

5. Datenaufzeichnung und -analyse

Notieren Sie während des Testvorgangs detailliert die verschiedenen Parameter und die entsprechenden Zeiten für jede Belastungsstufe.

2. Analysieren Sie die aufgezeichneten Daten, prüfen Sie, ob die Stabilität von Spannung und Frequenz im angegebenen Bereich liegt und ob der Leistungsfaktor normal ist.

3. Beobachten Sie die Leistungsentwicklung des Generators unter verschiedenen Belastungen, um festzustellen, ob er den tatsächlichen Nutzungsbedarf decken kann.

6, Test abgeschlossen

1. Reduzieren Sie die Last schrittweise, bis der Generator eine Zeit lang ohne Last läuft.

2. Schalten Sie den Generator aus, entfernen Sie die Verbindungskabel und legen Sie die Prüfgeräte und Werkzeuge bereit.

7. Sicherheitsvorkehrungen

1. Prüfer sollten über einschlägige Kenntnisse und Betriebserfahrung im Bereich der Elektrik verfügen und die erforderliche persönliche Schutzausrüstung tragen.

2. Das Anschließen oder Zerlegen des Generators während des Betriebs ist strengstens untersagt.

3. Die Lastprüfgeräte sollten zuverlässig geerdet sein, um Stromschlagunfälle zu vermeiden.

Wenn eine abnormale Situation festgestellt wird, sollte der Test sofort abgebrochen und entsprechende Sicherheitsmaßnahmen ergriffen werden.

Durch Befolgen der oben genannten Betriebsrichtlinien können Sie Generatorlasttests effektiv durchführen und so die Leistung und Zuverlässigkeit des Generators sicherstellen.

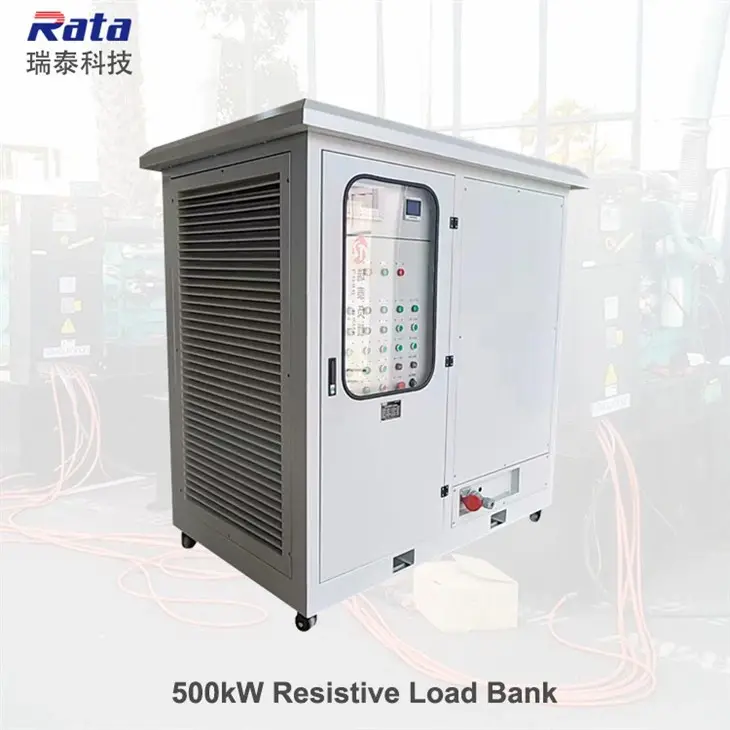

Widerstandslastbank für Generatorlasttests

Rata lieferte eine ohmsche Lastbank mit 10–7000 kW, mit lokaler Schalttafelsteuerung und automatischer Fernsteuerung per PC. Innen- und Außengestaltung



Resistive induktive Lastbank für Generatorlasttests

Rata lieferte eine resistive induktive Lastbank mit 5 kVA bis 7000 kVA, mit lokaler Schalttafelsteuerung und automatischer Fernsteuerung per PC. Innen- und Außengestaltung. Wird häufig für Tests auf See, in Netzstationen, auf Kraftwerksinseln und anderen Einsatzgebieten verwendet.
