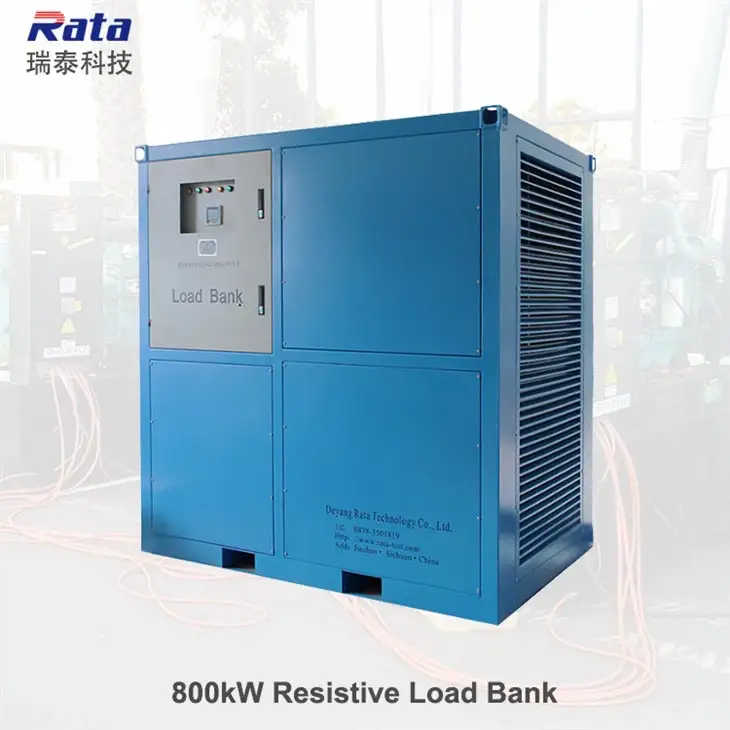

Banc de charge résistif triphasé de 800 kW
Banque de charge résistive triphasée de 800 kW conçue pour une application intérieure et extérieure avec contrôle de commutation local et mode de contrôle PC à distance par le logiciel d'exploitation fourni par Rata.
Il est développé à mesure que nous suivons de près les tendances internationales en matière de technologie avancée et de développement.
Banc de charge résistif triphasé de 800 kW
Description des produits
La banque de charge résistive triphasée de 800 kW est généralement utilisée pour les tests de charge de générateur/UPS. Le banc de charge peut être conçu pour une application intérieure et extérieure avec une décharge d'air horizontale. Le mode de contrôle de commutation du panneau local et le mode de contrôle du PC à distance sont fournis au choix des clients, le contrôle du PC à distance prend en charge la sauvegarde et l'impression des données de chargement. Trous pour chariot élévateur conçus pour le déplacement des bancs de charge.
Photos
Fiche de données
Nom du produit | Banc de charge résistif de 800 kW ; |
| Numéro de modèle | RT800KWLB; |
| Conception | Conception d'auvent pour application extérieure/intérieure ; |
Puissance nominale | AC 380V, 400V, 415V, 440V, 690V, personnalisé. 3 phases 4 fils. Connecté avec une barre de cuivre étamé ; |
| Contrôler la puissance | AC380V, triphasé 4 fils, connecté avec connecteur/borne rapide ; |
| Fréquence | 50 Hz/60 Hz ; |
| Précision de chargement | ≤ 3%; |
| équilibre triphasé | Degré de déséquilibre ≤ 3%; |
| Cycle de service | Travail continu |
| Isolation | F |
Mode de fonctionnement | 1) Fonctionnement de commutation du panneau local 2) Fonctionnement à distance du PC (protocole de communication Mod bus TCP, système PLC, logiciel d'exploitation, prise en charge de la sauvegarde et de l'impression des données de chargement) ; |
Étapes de chargement | Résolution de 1 kW ; 1 kW + 2 kW + 2 kW + 5 kW + 10 kW + 10 kW + 20 kW + 50 kW + 100 kW×7; |
Résistance | Résistance à ailettes en alliage Ni-Cr 8020 ; |
Circuit de refroidissement | Refroidissement par air pulsé ; entrée et sortie d'air horizontales ; ventilateur axial, bruit inférieur à 80 dB à 3 m de distance ; |
| Enceinte | Acier Q235, revêtement en poudre. |
Protection | Température élevée, faible volume d'air, séquence de phases, court-circuit, verrouillage du ventilateur, arrêt d'urgence ; |
compteur numérique | Tension, courant, puissance, facteur de puissance et fréquence ; |
Extension de charge | Expansion parallèle de charges multiples ; |
Standard | Conforme aux normes internationales, aux normes des navires, aux normes militaires et aux normes de télécommunication |
Mouvement | Houes pour chariot élévateur |
Couleur | RAL 7035 (gris industriel) ou couleur personnalisée |
| Dimensions | 1800 mm x 1250 mm x 1750 mm (L x l x H) |
| Poids | 1150kg |
Température ambiante | -20℃ à 50℃ |
Humidité | Jusqu'à 100% |
Altitude | Jusqu'à 2500 m |
Pression atmosphérique | 86 à 106 kPa |
Application de banc de charge
1) Test du groupe électrogène : utilisé pour tester la puissance de sortie, la tension, la stabilité de fréquence, la capacité de surcharge et d'autres indicateurs de performance du groupe électrogène, afin de garantir qu'il peut fonctionner normalement dans différentes conditions de charge.
2) Détection de l'alimentation UPS : vérifiez la capacité de charge, le temps de conversion, les caractéristiques de sortie, etc. de l'alimentation sans interruption (UPS) pour assurer une alimentation électrique fiable en cas de panne de courant.
3) Débogage du système électrique : pendant le processus d'installation, de débogage et de maintenance du système électrique, simulez différentes conditions de charge pour aider à identifier et à résoudre les problèmes potentiels.
4) Vérification des nouveaux systèmes de production d’énergie : réaliser une évaluation des performances et une vérification des nouveaux systèmes de production d’énergie tels que l’énergie solaire et éolienne.
5) Test de la centrale électrique du navire : garantir que le fonctionnement fiable et les performances du système de la centrale électrique du navire répondent aux exigences.
6) Recherche et expérimentation : fournir des charges résistives précises et réglables dans le cadre de recherches et d'expérimentations électriques connexes.
Certificats
Rata a obtenu les certificats ISO9001:2015/ISO14001:2015/ISO45001:2018 et CE.
Il a une qualité fiable et des performances stables.
