Поставщик фиктивных нагрузочных стендов Rata
Обзор продукта

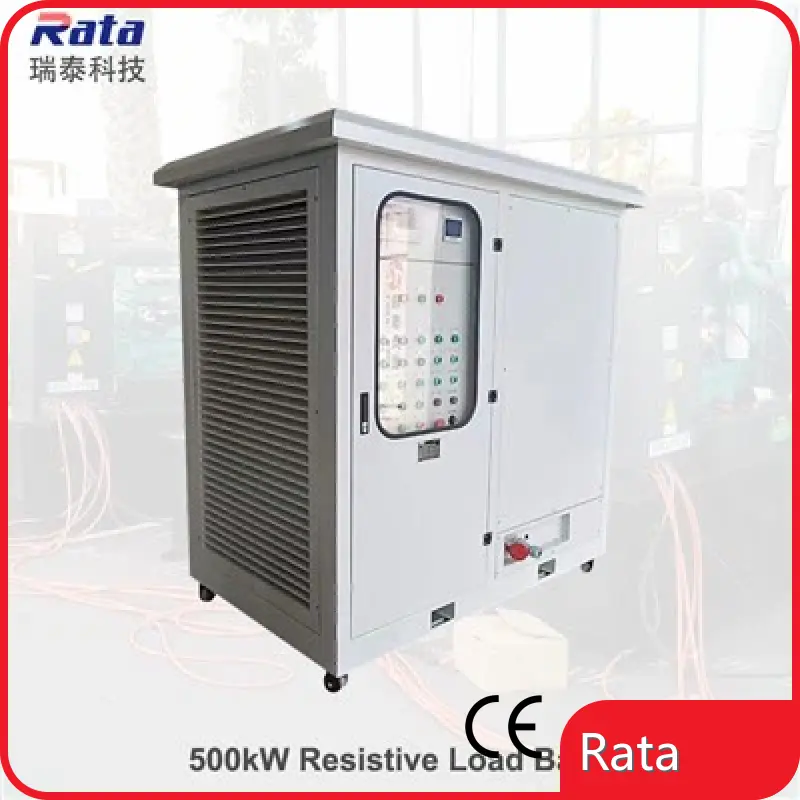

- Резистивный нагрузочный стенд переменного тока мощностью 500 кВт для испытаний и ввода в эксплуатацию генератора.
- Предназначен для использования вне помещений (IP54), трехфазное напряжение 415 В переменного тока, 4-проводное подключение; габаритные размеры ~1805 × 1560 × 1600 мм, вес ~950 кг.
- Два режима управления: локальное переключение панели и удаленное управление с ПК, с возможностью сохранения и печати данных нагрузочных испытаний.
Характеристики продукта
- Номинальная мощность: 500 кВт (только резистивная). Напряжение управления: 380 В переменного тока, 3 фазы, 4 провода.
- Гибкое ступенчатое изменение нагрузки: плавно регулируемая от 0 до 10 кВт, а также дискретные шаги (например, 10 кВт, 20 кВт, 50 кВт и несколько шагов по 100 кВт).
- Резистивные элементы: ребристые резисторы из сплава никель-хром 80/20 для стабильного рассеивания энергии.
- Охлаждение: принудительное воздушное охлаждение с горизонтальным выбросом воздуха.
- Защита: от высокой температуры, малого объема воздуха, короткого замыкания, перегрузки по току, нарушения последовательности фаз и аварийной остановки.
Ценность продукта
- Обеспечивает точную и воспроизводимую нагрузку для испытаний мощности генератора, проверки его характеристик и профилактического обслуживания.
- Обеспечивает возможность проведения тестирования на месте и удаленно с регистрацией/печатью данных, что повышает отслеживаемость результатов тестирования и улучшает диагностику.
- Конструкция, рассчитанная на использование вне помещений, и надежные резисторы обеспечивают стабильную работу в различных климатических условиях и промышленных средах, сокращая время простоя и время ввода в эксплуатацию.
Преимущества продукта
- Изготовлено опытным производителем (Rata) с 11-летним опытом проектирования и производства нагрузочных стендов и экспортом во многие страны.
- Использование высококачественных материалов от надежных поставщиков и строгий контроль качества для минимизации дефектов.
- Быстрая доставка и развитая сеть продаж/сервиса, поддерживаемая научно-исследовательскими разработками и постоянным улучшением качества.
— Комплексные функции защиты и множество вариантов управления для безопасной и гибкой эксплуатации.
Сценарии применения
- Испытание и ввод в эксплуатацию генераторов (электростанции, резервные генераторы, генераторные установки, сдаваемые в аренду).
- Плановое техническое обслуживание и испытания на приемку под нагрузкой промышленных объектов, центров обработки данных, больниц и коммерческих зданий.
- Заводские испытания генераторов, систем бесперебойного питания и силовой электроники.
- Морские/судовые испытания и временное размещение грузов на месте эксплуатации, где требуется оборудование, пригодное для использования на открытом воздухе.
Техническая спецификация
|
Название продукта |
Резистивный нагрузочный стенд мощностью 500 кВт; |
| Номер модели | RT500kWLB; |
| Дизайн | Конструкция для наружного применения с классом защиты IP54 |
|
Номинальная мощность |
AC415V, 3 фазы, 4 провода. Соединено медной шиной с оловянным покрытием; |
| Управление мощностью |
AC380V, 3 фазы, 4 провода, подключение с помощью быстроразъемного соединителя/клеммы; |
| Частота | 50 Гц/60 Гц; |
| Точность загрузки | ≤ 3%; |
| трехфазный баланс | Степень дисбаланса ≤ 3%; |
| Рабочий цикл | Непрерывная работа |
| Изоляция | Ф |
|
Режим работы |
1) Управление переключением локальной панели 2) Удаленное управление ПК (протокол связи TCP шины Modbus, система ПЛК, программное обеспечение для управления, поддержка загрузки, сохранения и печати данных); |
|
Шаги резистивной нагрузки |
0~10 кВт регулируемая мощность, 10 кВт, 10 кВт, 20 кВт, 50 кВт, 100 кВт × 4 |
|
Резистор |
Оребренный резистор из никель-хромового сплава 8020; |
|
Система охлаждения |
Принудительное воздушное охлаждение; горизонтальный забор и отвод воздуха; осевой вентилятор, уровень шума менее 80 дБ на расстоянии 3 м; |
| Ограждение | Сталь Q235, порошковое покрытие. |
|
Защита |
Высокая температура, малый объем воздуха, последовательность фаз, короткое замыкание, блокировка вентилятора, аварийная остановка; |
|
Цифровой измеритель |
Напряжение, ток, мощность, коэффициент мощности и частота; |
|
Расширение нагрузки |
Параллельное расширение нескольких нагрузок; |
|
Стандарт |
Соответствует международным стандартам, стандартам судостроения, военным стандартам и телекоммуникационным стандартам; |
|
Движение |
Отверстия для вилочного погрузчика; |
|
Цвет |
RAL 7035 (промышленный серый); |
| Размеры | 1805×1560×1600 мм |
| Масса | 950 кг |
|
Температура окружающей среды |
от -20℃ до 50℃ |
|
Влажность |
До 100% |
|
Высота |
До 2500 м |
|
Атмосферное давление |
от 86 до 106 кПа |
