Datenblatt

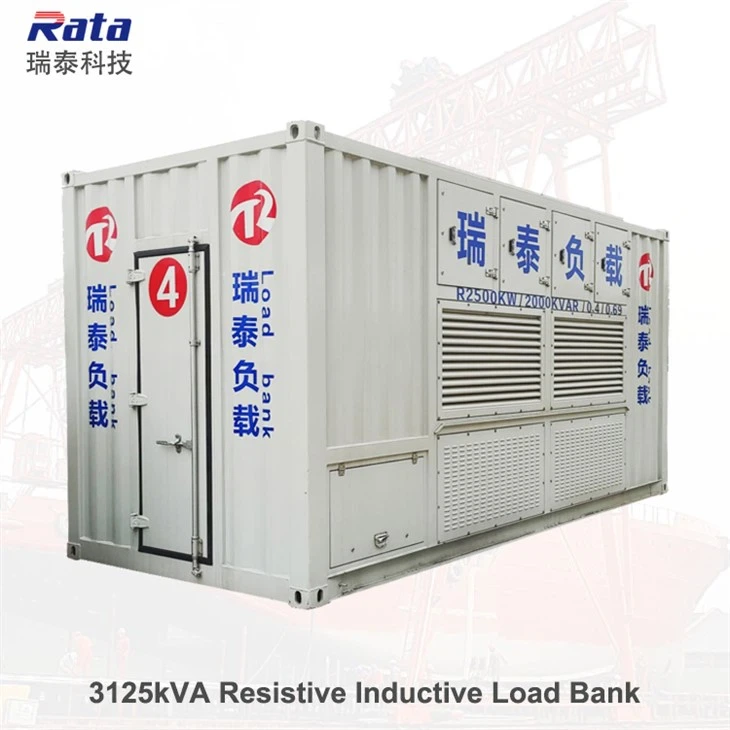

Produktname | 2500 kW/2000 kvar resistive induktive Lastbank; |
| Modellnummer | RT3125kVALB; |
| Design | Container-Design |
Nennleistung | Wechselstrom 380 V, 400 V, 415 V, 440 V, 690 V, kundenspezifisch. Dreiphasig, vieradrig. Anschluss über verzinnte Kupferschiene. |
| Steuerleistung | AC380V, 3-phasig, 4-adrig, angeschlossen mit Schnellverbinder/Klemme; |
| Frequenz | 50 Hz/60 Hz; |
| Ladegenauigkeit | ≤ 3%; |
| Dreiphasenbilanz | Ungleichgewichtsgrad ≤ 3%; |
| Tastverhältnis | Kontinuierliche Arbeit |
| Isolierung | F |
Betriebsmodus | 1) Lokale Schaltfunktion am Bedienfeld 2) Fernsteuerung per PC (Modbus-TCP-Kommunikationsprotokoll, SPS-System, Betriebssoftware, Unterstützung für das Laden, Speichern und Drucken von Daten); |
Widerstandslaststufen | 1 kW Auflösung;1kW+2kW+2kW+5kW+10kW+10kW+20kW+50kW+100kW+100kW+200kW×11; |
Widerstand | Rippenwiderstand aus Ni-Cr-Legierung 8020; |
| Induktive Lastschritte | 1kvar-Auflösung; 1kvar+2kvar+2kvar+5kvar+10kvar+10kvar+20kvar+50kvar+100kvar+200kW×9; |
| Induktor | Dreiphaseninduktivität; |
Kühlsystem | Zwangsluftkühlung; horizontaler Lufteinlass und vertikaler Luftauslass; Axialventilator, Geräuschpegel unter 80 dB in 3 m Entfernung; |
| Gehäuse | Q235-Stahl, pulverbeschichtet. |
Schutz | Hohe Temperatur, geringes Luftvolumen, Phasenfolge, Kurzschluss, Lüfterverriegelung, Not-Aus; |
Digitalzähler | Spannung, Stromstärke, Leistung, Leistungsfaktor und Frequenz; |
Lastausweitung | Parallelschaltung mehrerer Lasten; |
Standard | Erfüllt internationale Standards, Schiffsnormen, Militärnormen und Telekommunikationsstandards; |
Bewegung | Hebeösen an der Oberseite der Lastbank; |
Farbe | RAL 7035 (Industriegrau); |
| Abmessungen | 6000 mm × 2530 mm × 2900 mm (L × B × H) |
| Gewicht | 18000 kg |
Umgebungstemperatur | -20℃ bis 50℃ |
Luftfeuchtigkeit | Bis zu 100 % |
Höhe | Bis zu 2500 m |
Atmosphärischer Druck | 86 bis 106 kPa |
