Техническая спецификация

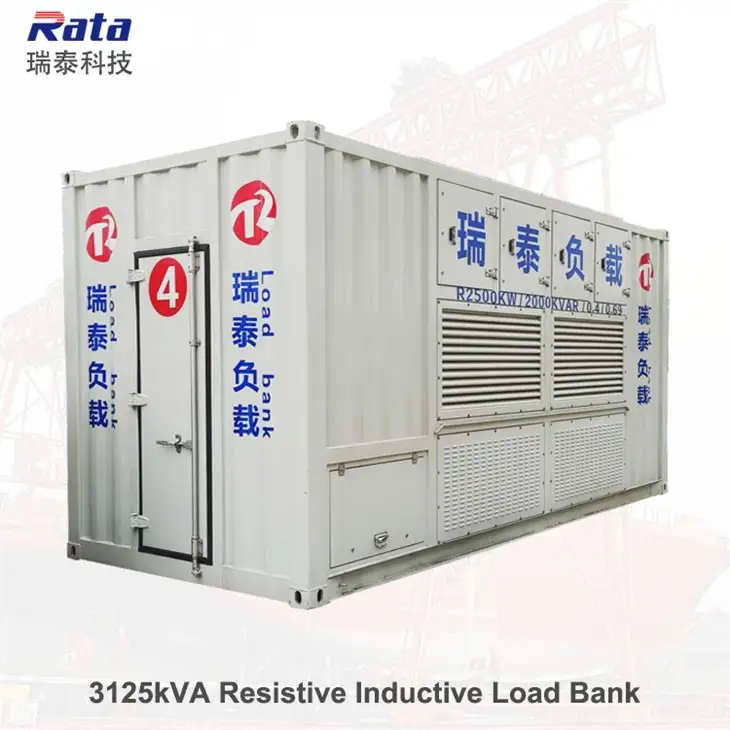

Название продукта | Резистивно-индуктивный нагрузочный стенд мощностью 2500 кВт/2000 квар; |
| Номер модели | RT3125kVALB; |
| Дизайн | Конструкция контейнерного типа |
Номинальная мощность | Переменный ток 380 В, 400 В, 415 В, 440 В, 690 В, по индивидуальному заказу. 3 фазы, 4 провода. Соединяется луженой медной шиной; |
| Управление мощностью | AC380V, 3 фазы, 4 провода, подключение с помощью быстроразъемного соединителя/клеммы; |
| Частота | 50 Гц/60 Гц; |
| Точность загрузки | ≤ 3%; |
| трехфазный баланс | Степень дисбаланса ≤ 3%; |
| Рабочий цикл | Непрерывная работа |
| Изоляция | Ф |
Режим работы | 1) Управление переключением локальной панели 2) Удаленное управление ПК (протокол связи TCP шины Modbus, система ПЛК, программное обеспечение для управления, поддержка загрузки, сохранения и печати данных); |
Шаги резистивной нагрузки | Разрешение 1 кВт; 1 кВт + 2 кВт + 2 кВт + 5 кВт + 10 кВт + 10 кВт + 20 кВт + 50 кВт + 100 кВт + 100 кВт + 200 кВт × 11; |
Резистор | Оребренный резистор из никель-хромового сплава 8020; |
| Ступени индуктивной нагрузки | разрешение 1квар;1квар+2квар+2квар+5квар+10квар+10квар+20квар+50квар+100квар+200кВт×9; |
| Индуктор | Трехфазный индуктор; |
Система охлаждения | Принудительное воздушное охлаждение; горизонтальный забор воздуха и вертикальный выход; осевой вентилятор, уровень шума менее 80 дБ на расстоянии 3 м; |
| Ограждение | Сталь Q235, порошковое покрытие. |
Защита | Высокая температура, малый объем воздуха, последовательность фаз, короткое замыкание, блокировка вентилятора, аварийная остановка; |
Цифровой измеритель | Напряжение, ток, мощность, коэффициент мощности и частота; |
Расширение нагрузки | Параллельное расширение нескольких нагрузок; |
Стандарт | Соответствует международным стандартам, стандартам судостроения, военным стандартам и телекоммуникационным стандартам; |
Движение | Подъемные проушины на верхней части нагрузочного стенда; |
Цвет | RAL 7035 (промышленный серый); |
| Размеры | 6000 мм * 2530 мм * 2900 мм (Д * Ш * В) |
| Масса | 18000 кг |
Температура окружающей среды | от -20℃ до 50℃ |
Влажность | До 100% |
Высота | До 2500 м |
Атмосферное давление | от 86 до 106 кПа |
