Schiffslastbank

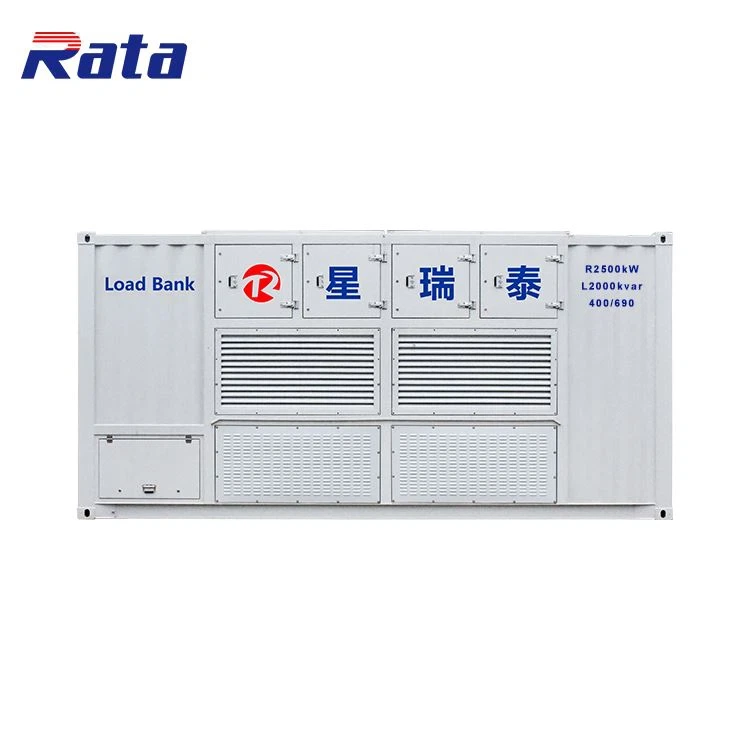

Die Rata 2500 kW-Schiffslastbank ist eine Niederspannungslastbank, die von unserem Unternehmen für eine große Fabrik zur Herstellung von Stromversorgungen in China hergestellt wird. Die Mittelspannungslastbank ist auf eine Länge von 9,5 m ausgelegt.
Das Produkt kann die unterschiedlichen Bedürfnisse der Kunden erfüllen und wird auf dem Weltmarkt zunehmend eingesetzt.
PRODUCT OVERVIEW
Die Rata 2500 kW-Schiffslastbank ist eine Niederspannungslastbank, die von unserem Unternehmen für eine große Fabrik zur Herstellung von Stromversorgungen in China hergestellt wird. Die Mittelspannungslastbank ist auf eine Länge von 9,5 m ausgelegt. Der Spannungsanstieg von 400 V auf 10 kV wird durch einen Trockentransformator realisiert, und der Spannungsanstieg von 400 V auf 690 V wird durch eine Stern-Dreieck-Umwandlung realisiert. Die Mittelspannungslastbank verfügt über ausgereifte und zuverlässige Produkte, hohe Stabilität und lange Haltbarkeit, die von kooperativen Kunden hoch gelobt werden
PRODUCT PICTURE
PRODUCT PICTURE
APPLICATION SCENARIO
PARTIAL PARAMETERS
Hinweis: Alle Parameter dienen nur als Referenz und können angepasst werden | ||
Produktname | Schiffslastbank | |
Technische Daten | R2500kW/L2000kvar/400V/690V | |
Lastbank | Bildung | Containertyp für den Außenbereich, ohmsche Last, induktive Last, Datenerfassung, elektrischer Steuerteil, Wärmeableitungsvorrichtung und Lastschutzsteuerung |
Prüfspannung | Nach Kundenwunsch | |
Testhäufigkeit | 50 Hz/60 Hz | |
Charakter laden | Resistive induktive Last, um den Anforderungen mehrerer paralleler Arbeiten gerecht zu werden | |
Leistungsfaktor | 0.8 | |
Lastanschluss | Kupferbarren | |
Ladegenauigkeit | ±3% | |
Dreiphasengleichgewicht | Ungleichgewicht: kleiner oder gleich 3 % | |
Arbeitsmodus | Kontinuierliche Arbeit | |
Stromversorgung | TN-C, 380 V/50 Hz | |
Kühlbetrieb | Zwangsluftkühlung, seitlicher Luftauslass oder oberer Luftauslass | |
Isolationsklasse | F | |
Genauigkeit |
Die Abtastgenauigkeit des Instruments beträgt 0,2;
| |
Lasterweiterung | Parallele Erweiterung mehrerer Ladebehälter | |
Spannungsanstiegsmodus | Realisiert durch Transformator | |
Ladungssicherung | Kurzschluss, Überspannung, Überstrom, hohe Temperatur, Luftvolumen, Not-Aus-Schutz | |
Resistiv
| Mindestschritt | 1kw |
Schritt laden | Nach Kundenwunsch | |
Widerstandsrohr |
Isolationsimpedanz jedes Widerstandselements DC1000V 20M Ω oben,
| |
Widerstandsmaterial | Widerstand aus Speziallegierung | |
Kalter und heißer Zustandswechsel | kleiner oder gleich 2 % | |
Induktive Last | Mindestschritt | 1kvar |
Schritt laden | Nach Kundenwunsch | |
Induktor |
Spannungsfestigkeit AC3000V 1 Minute,
| |
Material | Aluminiumreaktor oder Kupferreaktor | |
Andere | Schutzstufe | IP56 bei Nichtgebrauch, IP20 bei Gebrauch |
Anlass nutzen | Draußen | |
Transport | Der Kofferaufbau verfügt über eine tragende Hebeöffnung, die den Anforderungen des Ferntransports gerecht wird | |
Farbe | Maßgeschneidert | |
Standard | Erfüllen Sie internationale Standards, Schiffsstandards, Militärstandards und Telekommunikationsstandards | |
Farbe | Maßgeschneidert | |
Umgebungstemperatur | -20℃ bis 50℃ | |
Luftfeuchtigkeit | Bis zu 100 % | |
Höhe | Bis zu 2500 m | |
Luftdruck | 86 bis 106 kPa | |
MORE SPECIFICATIONS
Hinweis: Alle Parameter dienen nur als Referenz und können angepasst werden | |||||||
Wirkleistung (kW) | Induktive Leistung (kvar) | Scheinleistung (kVA) | Stromspannung (kV) | P.F. | Frequenz (Hz) | Größe (mm, L*B*H) | Gewicht (Kg) |
100 | 75 | 125 | 0.4/0.69 | 0.8 | 50/60 | 1500*1500 *1500 | 900 |
200 | 150 | 250 | 0.4/0.69 | 0.8 | 50/60 | 1700*1600 *1500 | 2000 |
300 | 225 | 375 | 0.4/0.69 | 0.8 | 50/60 | 1800*1600 *1600 | 3200 |
400 | 300 | 500 | 0.4/0.69 | 0.8 | 50/60 | 2000*2000 *2000 | 4000 |
500 | 375 | 625 | 0.4/0.69 | 0.8 | 50/60 | 2300*1800 *1800 | 5000 |
600 | 450 | 750 | 0.4/0.69 | 0.8 | 50/60 | 2500*2000 *1800 | 6000 |
800 | 600 | 1000 | 0.4/0.69 | 0.8 | 50/60 | 3000*2438 *2000 | 7000 |
1000 | 750 | 1250 | 0.4/0.69 | 0.8 | 50/60 | 3000*2438 *2500 | 8000 |
1200 | 900 | 1500 | 0.4/0.69 | 0.8 | 50/60 | 3500*2438 *2500 | 9000 |
1500 | 1125 | 1875 | 0.4/0.69 | 0.8 | 50/60 | 4000*2438 *2500 | 10000 |
1800 | 1350 | 2250 | 0.4/0.69 | 0.8 | 50/60 | 4500*2438 *2500 | 11000 |
2000 | 1500 | 2500 | 0.4/0.69 | 0.8 | 50/60 | 5000*2438 *2500 | 12000 |
2200 | 1650 | 2750 | 0.4/0.69 | 0.8 | 50/60 | 5500*2438 *2500 | 13500 |
2500 | 1875 | 3125 | 0.4/0.69 | 0.8 | 50/60 | 6000*2438 *2500 | 15000 |
3000 | 2250 | 3750 | 0.4/0.69 | 0.8 | 50/60 | 6500*2438 *2500 | 17000 |
STAR-DELTA CONNECTION
Stern-Dreieck-Schaltung
Um die Spannungsbreite der Lastsätze (AC400V-690V) einzuhalten, wird der Hauptstromkreis der Lastbänke durch eine Stern-Dreieck-Umwandlung verbunden, die die Verwendung einer Stern-Dreieck-Umwandlung (AC400V-690V) ermöglicht.
Für AC400V wird die Dreieckschaltungsmethode und für AC690V die Sternschaltungsmethode verwendet.
Leistungsumrechnungsformel für die Stern-Dreieck-Umwandlung
In der Last ist der Widerstandswert des Widerstands fest und ändert sich nicht mit der Frequenzänderung; die induktive Reaktanz hängt mit der Frequenzänderung zusammen. Die Belastung basiert auf einer Phasenspannung von 400 V und einer Frequenz von 50 Hz.
Dreieckschaltung, Phasenspannung 400V, Frequenz 50Hz:
Gesamtwirkleistung =
,
Gesamtblindleistung =
.
Sternschaltungsmethode, Netzspannung 690 V, Frequenz 50 Hz, Phasenspannung = 690 V
400V ：
Gesamtwirkleistung =
,
Gesamtblindleistung =
.
Bei der Stern-Dreieck-Umwandlung gelten für die Leistung folgende Gesetze:
Aufgrund der Kombination von Leistungsabschnitten nehmen wir als Beispiele dreiphasig 1 kW (0,333 kW pro Phase) und dreiphasig 1 kvar (0,333 kvar pro Phase):
Dreieckschaltung, Netzspannung 400 V, Phasenspannung = 400 V, Frequenz 50 Hz, Leistung jeder Phase beträgt 0,333 kW, 0,333 kvar
Sternschaltungsmethode, Leitungsspannung 690 V, Phasenspannung = 400 V, Frequenz 50 Hz, Leistung jeder Phase beträgt 0,333 kW, 0,333 kvar
daher:
● 400V50Hz Dreieckschaltung Wirkleistung = 690V 50Hz Sternschaltung Wirkleistung,
● 400 V 50 Hz Dreieckschaltung Blindleistung = 690 V 50 Hz Sternschaltung Blindleistung.
