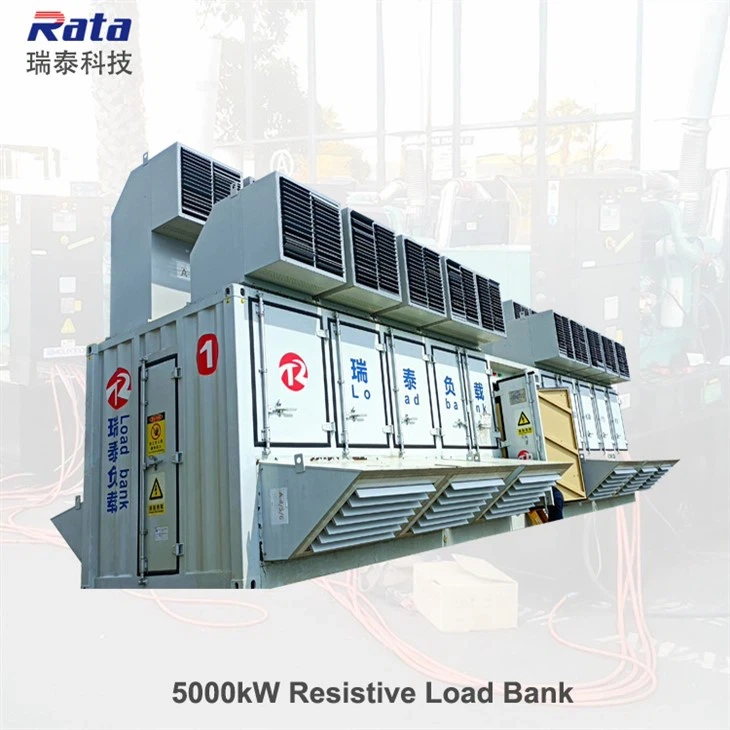

Banco de carga de 5 MW para usina de energia
Banco de carga CA trifásico resistivo de 5 MW/11 kV usado para teste de carga de usinas de energia a gás. É do tipo contêiner com dutos de ar para uso externo. Os dados de carga podem ser salvos e impressos com base na operação remota do PC com o software fornecido pela Rata.
Sempre prestamos atenção aos padrões de qualidade da indústria, a qualidade do produto é garantida.
Banco de carga de 5 MW para usina de energia
Visão geral do produto
Banco de carga CA trifásico resistivo de 5 MW/11 kV usado para teste de carga de usinas de energia a gás. É do tipo contêiner com dutos de ar para uso externo. Os dados de carga podem ser salvos e impressos com base na operação remota do PC com o software fornecido pela Rata. O banco de carga tem 12 m de comprimento porque a tensão é de 11 kV, ele precisa do contator de alta tensão e espaço suficiente para a instalação dos resistores. Duto de ar instalado por parafusos e porcas para saída vertical de ar quente e à prova d'água
Ficha de dados
Folha de dados do banco de carga resistivo de 5 MW | |
Nome do produto | Banco de carga resistivo de 5000kW; |
| Número do modelo | RT5000kWLB; |
| Projeto | Tipo contêiner com duto de ar para uso externo; |
Potência nominal | CA 11 kV. Conectado com barra de cobre estanhado. Outras tensões personalizadas estão disponíveis; |
| Poder de controle | CA 380 V, trifásico, 4 fios, conectado com conector/terminal rápido; |
| Freqüência | 50Hz/60Hz; |
| Precisão de carregamento | ≤ 3%; |
| equilíbrio trifásico | Grau de desequilíbrio ≤ 3%; |
| Ciclo de trabalho | Trabalho contínuo |
| Isolamento | F |
Modo de operação | 1) Operação de comutação do painel local 2) Operação remota por PC (protocolo de comunicação Mod bus TCP, sistema PLC, software de operação, suporte para carregamento, salvamento e impressão de dados); |
Etapas de carga | Resolução de 100kW; 100kW + 200kW + 200kW + 500kW + 1000kW + 1000kW + 1000kW + 1000kW |
Resistor | Resistor com aletas de liga de Ni-Cr 8020; |
Sistema de refrigeração | Resfriamento de ar forçado; entrada de ar horizontal e saída vertical; ventilador axial, ruído inferior a 80dB a 3m de distância; |
| Gabinete | Aço Q235, com revestimento em pó. |
Proteção | Alta temperatura, baixo volume de ar, sequência de fases, curto-circuito, bloqueio de ventilador, controle de acesso, controle de temperatura e umidade, parada de emergência; |
Medidor digital | Tensão, corrente, potência, fator de potência e frequência; |
Expansão de carga | Expansão paralela de múltiplas cargas; |
Padrão | Atende aos padrões internacionais, padrões de navios, padrões militares e padrões de telecomunicações |
Movimento | Alças de elevação na parte superior |
Cor | RAL 7035 (cinza industrial) |
| Dimensões | 12000 mm * 2530 mm * 2600 mm (C * L * A) |
| Peso | 18000kg |
Temperatura ambiente | -20℃ para 50℃ |
Umidade | Até 100% |
Altitude | Até 2500m |
Pressão atmosférica | 86 a 106 kPa |
| Período de garantia | 12 meses a partir do comissionamento na sede do cliente |
| Embalagem | Filme de embrulho |
Aplicação do produto
Este banco de carga resistivo de 5 MW/11 kV usado na usina de energia em Rawanda. Também pode ser usado para teste de carga do gerador.
Transporte e Instalação
O banco de carga resistivo de 5 MW/11 kVAC tem 4 olhais de elevação nos quatro cantos superiores para movimentação. É melhor instalar o banco de carga na plataforma de concreto para torná-lo à prova d'água e facilitar a conexão dos cabos de energia.
Serviço no local
A Rata fornece serviço no local para instalação, comissionamento e treinamento do banco de carga.
