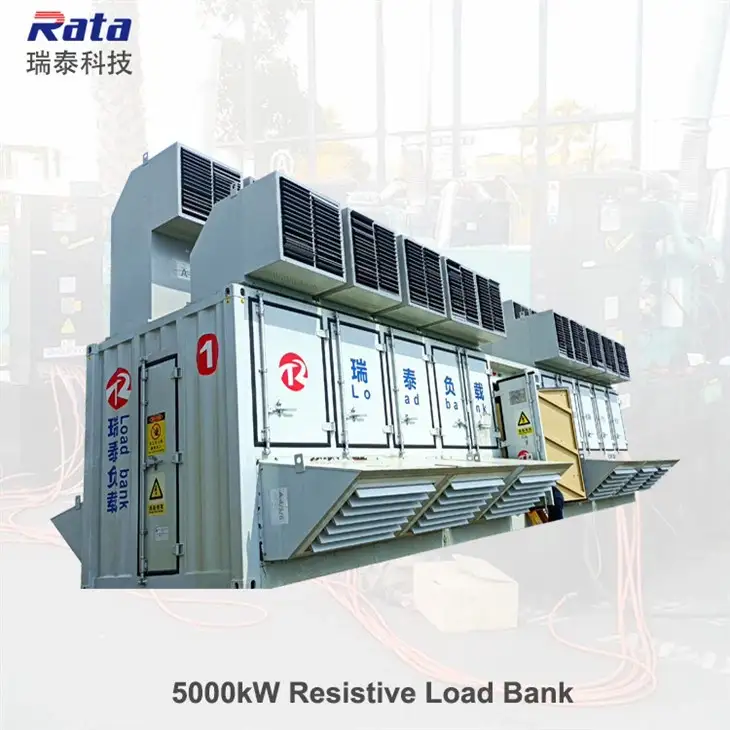

Нагрузочная группа мощностью 5 МВт для электростанции
Трехфазная резистивная нагрузочная батарея переменного тока мощностью 5 МВт/11 кВ используется для испытания нагрузки газовой электростанции. Она представляет собой контейнерного типа с воздуховодами для использования на открытом воздухе. Данные о нагрузке можно сохранять и распечатывать с помощью удаленного управления на ПК с помощью программного обеспечения, поставляемого Rata.
Мы всегда уделяем внимание стандартам качества отрасли, качество продукции гарантировано.
Нагрузочная группа мощностью 5 МВт для электростанции
Обзор продукта
Трехфазная резистивная нагрузочная батарея переменного тока мощностью 5 МВт/11 кВ используется для испытания нагрузки газовой электростанции. Она представляет собой контейнерного типа с воздуховодами для использования на открытом воздухе. Данные о нагрузке можно сохранять и распечатывать с помощью удаленного управления на ПК с помощью программного обеспечения, поставляемого Rata. Длина нагрузочной группы составляет 12 м, так как напряжение составляет 11 кВ, для этого необходим высоковольтный контактор и достаточно места для установки резисторов. Воздуховод установлен с помощью болтов и гаек для вертикального выхода горячего воздуха и водонепроницаемости.
Техническая спецификация
Технические данные блока резистивной нагрузки 5 МВт | |
Название продукта | Группа резистивной нагрузки 5000 кВт; |
| Номер модели | RT5000kWLB; |
| Дизайн | Контейнерного типа с воздуховодом для наружного применения; |
Номинальная мощность | Переменный ток 11кВ. Соединено с помощью луженой медной шины. Доступны другие индивидуальные значения напряжения; |
| Мощность управления | AC380V, 3 фазы, 4 провода, подключение с помощью быстроразъемного соединения/клеммы; |
| Частота | 50 Гц/60 Гц; |
| Точность загрузки | ≤ 3%; |
| 3-фазный баланс | Степень дисбаланса ≤ 3%; |
| Рабочий цикл | Непрерывная работа |
| Изоляция | F |
Режим работы | 1) Операция переключения локальной панели 2) Удаленное управление ПК (протокол связи Mod bus TCP, система ПЛК, программное обеспечение для управления, поддержка загрузки, сохранения и печати данных); |
Шаги нагрузки | Разрешение 100 кВт; 100 кВт + 200 кВт + 200 кВт + 500 кВт + 1000 кВт + 1000 кВт + 1000 кВт + 1000 кВт |
Резистор | Ребристый резистор из сплава Ni-Cr 8020; |
Система охлаждения | Принудительное воздушное охлаждение; горизонтальный забор воздуха и вертикальный выпуск; осевой вентилятор, уровень шума менее 80 дБ на расстоянии 3 м; |
| Корпус | Сталь Q235, порошковое покрытие. |
Защита | Высокая температура, малый объем воздуха, последовательность фаз, короткое замыкание, блокировка вентилятора, контроль доступа, контроль температуры и влажности, аварийная остановка; |
Цифровой счетчик | Напряжение, ток, мощность, коэффициент мощности и частота; |
Расширение нагрузки | Параллельное расширение нескольких нагрузок; |
Стандарт | Соответствует международным стандартам, стандартам судоходства, военным стандартам и стандартам телекоммуникаций |
Движение | Подъемные проушины наверху |
Цвет | RAL 7035 (промышленный серый) |
| Размеры | 12000мм*2530мм*2600мм (Д*Ш*В) |
| Масса | 18000кг |
Температура окружающей среды | -20℃ до 50℃ |
Влажность | До 100% |
Высота | До 2500 м |
Атмосферное давление | от 86 до 106 кПа |
| Гарантийный срок | 12 месяцев с момента ввода в эксплуатацию на объекте заказчика |
| Упаковка | Упаковочная пленка |
Применение продукта
Эта резистивная группа нагрузок мощностью 5 МВт/11 кВ используется на электростанции в Раванде. Его также можно использовать для испытания нагрузки генератора.
Транспортировка и установка
Блок резистивной нагрузки 5 МВт/11 кВ переменного тока имеет 4 подъемные проушины на верхних четырех углах для перемещения. Лучше всего устанавливать блок нагрузки на бетонной платформе для обеспечения водонепроницаемости и удобства подключения силовых кабелей.
Обслуживание на месте
Компания Rata предоставляет услуги по установке, вводу в эксплуатацию и обучению на месте эксплуатации нагрузочной батареи.
Этот продукт стабильно удовлетворяет спрос рынка.
