Нагрузочная группа 150 кВт
В отрасли связи электроснабжение обычно сравнивают с сердцем системы связи. Руководящие подразделения операторов связи уделяют особое внимание поддержанию электроснабжения связи с точки зрения обеспечения качества, безопасности производства и сохранности имущества.
Rata креативно спроектирована, чтобы помочь клиентам выйти на быстрорастущий рынок.
PRODUCT OVERVIEW
В отрасли связи электроснабжение обычно сравнивают с сердцем системы связи. Руководящие подразделения операторов связи уделяют особое внимание поддержанию электроснабжения связи с точки зрения обеспечения качества, безопасности производства и сохранности имущества. Согласно последним исследованиям, проведенным многими рядовыми специалистами по техническому обслуживанию, в настоящее время общей технической проблемой при обслуживании систем электроснабжения связи является то, что определение выходной мощности и нагрузочной способности различных генераторов и оборудования ИБП не проводится эффективно и гладко. Группа нагрузки Rata 150 кВт может точно тестировать выходную мощность и нагрузочную способность различных генераторных установок и оборудования ИБП. Программное обеспечение для анализа, устанавливаемое случайным образом, может регистрировать различные изменения данных в течение всего процесса тестирования и автоматически генерировать отчеты об испытаниях, что удобно для создания файлов управления состоянием работы оборудования.
Наиболее известные области применения нагрузочной группы 150 кВт включают::
Проверьте выходную мощность и нагрузочную способность оборудования ИБП
Во время приемки проекта нового установленного оборудования ИБП проверьте, соответствует ли выходная мощность оборудования ИБП и аккумуляторных батарей проектным требованиям.
Ежедневное обслуживание и плановый осмотр оборудования ИБП. В соответствии с требованиями новых правил по техническому обслуживанию систем электроснабжения связи, оборудование ИБП должно проверяться ежегодно.
Проведение проверочного испытания на разряд
Проверьте выходную мощность и нагрузочную способность дизель-генератора.
Проверьте, соответствует ли вновь установленный дизель-генератор проектным требованиям во время приемки проекта.
После оснащения дизель-генератора оборудованием для снижения шума, например, глушителем, проверьте, может ли его выходная мощность удовлетворить потребности в работе коммуникационного оборудования.
После ремонта дизель-генератора проверьте соответствие его выходной мощности, грузоподъемности и других эксплуатационных показателей установленным требованиям.
Ежедневное техническое обслуживание и профилактический осмотр дизельного генератора. Согласно вновь выпущенным правилам технического обслуживания электроснабжения связи, дизель-генератор должен проходить нагрузочную проверку и тестирование в течение 15–30 минут каждые полгода.
Проверьте выходную мощность и нагрузочную способность коммуникационного оборудования переменного тока, такого как регулятор напряжения переменного тока, инвертор и импульсный источник питания.
Основные функции блока сухой нагрузки, блока сопротивления нагрузки и блока регулируемого сопротивления: данные испытаний важных параметров, таких как мощность, напряжение, ток, частота и температура, можно просмотреть, что помогает пользователям эффективно выполнять научную приемку ИБП, генератора и другого оборудования переменного тока.
Функция высокоточных измерений делает отчет об испытаниях более авторитетным, а архивы управления оборудованием — более научными.
ЖК-дисплей с подсветкой, отображающий различные параметры и данные испытаний в реальном времени.
Можно задать постоянное значение мощности разряда (без типа сегмента). Все высокоэффективные электронагревательные элементы соответствуют требованиям безопасности UL.
С функциями обнаружения неисправностей вентилятора, перенапряжения, перегрузки по току, утечки и другими функциями защиты
Он может разряжать несколько частей параллельно, чтобы адаптироваться к случаю сильноточного разряда.
Интерфейс дисплея на китайском языке, простота эксплуатации, интерфейсы связи USB, RS232 и RS485, возможность подключения к ПК для управления и отображения кривых и таблиц напряжения, тока и других параметров.
Хост имеет встроенную память, а сохраненные записи можно считывать с помощью USB-флеш-накопителя. Одна машина может работать без компьютера; в будущем вы сможете распечатать отчет с помощью компьютера.
Благодаря функции калибровки и коррекции напряжения и тока измеренное значение прибора можно калибровать и корректировать в любое время, обеспечивая точность измерений.
С функцией энергосбережения при отключении питания. Все данные испытаний не будут утеряны после отключения питания. Продолжайте работу после включения питания, чтобы предотвратить случайное отключение питания и получить полные результаты испытаний.
С помощью программного обеспечения для анализа данных можно анализировать и распечатывать кривую разряда, автоматически генерировать отчет об испытаниях и экспортировать его в Excel.
Напряжение прекращения разряда можно установить
Время окончания разряда можно установить

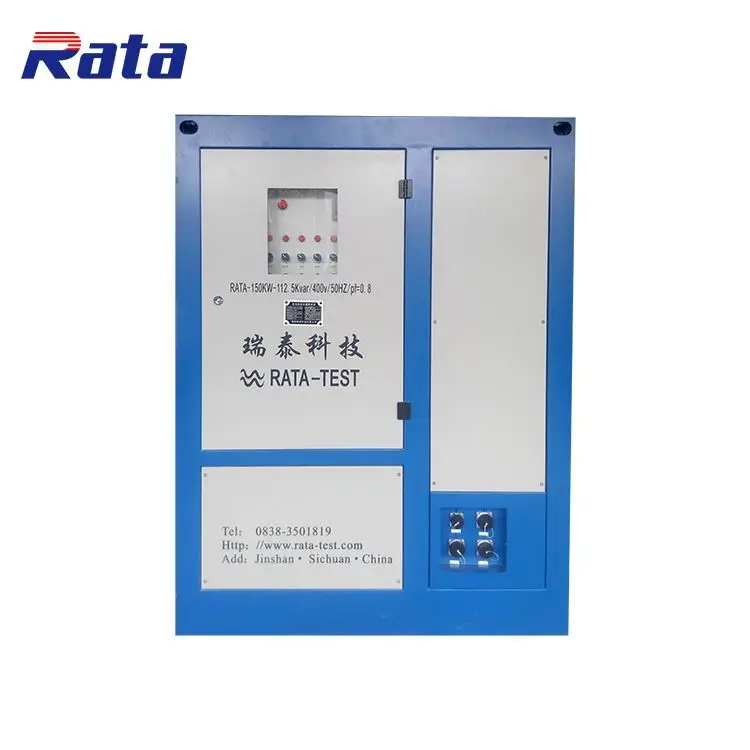

PRODUCT PICTURE
APPLICATION SCENARIO
PARTIAL PARAMETERS
Примечание: все параметры приведены только для справки и могут быть изменены. | |
Название продукта | Группа нагрузки 150 кВт |
Технические характеристики | R150кВт/400В/50Гц |
Формирование | Один блок нагрузки (включая сухую резистивную нагрузку, электрические компоненты управления, систему измерения и управления) |
Шаг нагрузки | В соответствии с потребностями клиентов |
Подключение нагрузки | Медный пруток |
Резистор | Каждый элемент сопротивления: сопротивление изоляции DC1000V/100MΩ выше Выдерживаемое напряжение переменного тока 2000 В в течение 5 мин Погрешность сопротивления каждой трубки сопротивления:±3% |
Управление нагрузкой | Можно выбрать местное ручное управление, местное автоматическое управление или дистанционное автоматическое управление. |
Точность загрузки | Меньше или равно 3% |
Трехфазный баланс | Степень дисбаланса менее или равна 3% |
Минимальный шаг | 1кВт |
Рабочий режим | Непрерывная работа |
Защита груза | Защита от короткого замыкания, перегрузки по току, высокой температуры, отказа вентилятора |
Внешнее питание | TN-C,380В/50Гц |
Режим охлаждения | Принудительное воздушное охлаждение, боковой или верхний выход воздуха |
Класс изоляции | F |
Точность измерения | Точность отображения — 0,5, точность выборки — 0.2 |
Отображение электрических параметров | Трехфазное напряжение, трехфазный ток, частота, мощность и т. д. |
Расширение нагрузки | Параллельное расширение нескольких грузовых контейнеров |
Стандартный | Соответствует международным стандартам, стандартам судоходства, военным стандартам и стандартам телекоммуникаций |
Транспорт | Грузовой отсек имеет грузоподъемное отверстие, что соответствует требованиям транспортировки на дальние расстояния. |
Цвет | Индивидуальный |
Температура окружающей среды | -20℃ до 50℃ |
Влажность | До 100% |
Высота | До 2500 м |
Атмосферное давление | от 86 до 106 кПа |
MORE SPECIFICATIONS
Примечание: все параметры приведены только для справки и могут быть изменены. | ||||
Мощность(кВт) | Напряжение (кВ) | Частота (Гц) | Размер(мм,Д*Ш*В) | Вес (кг) |
Низкое напряжение | ||||
100 | 0.4 | 50 | 1100*900*1000 | 320 |
200 | 0.4 | 50 | 1350*1100*1100 | 450 |
300 | 0.4 | 50 | 1500*1200*1200 | 650 |
400 | 0.4 | 50 | 1700*1500*1500 | 830 |
500 | 0.4 | 50 | 1700*1600*1600 | 950 |
600 | 0.4 | 50 | 1800*1600*1600 | 1150 |
800 | 0.4 | 50 | 1900*1800*1700 | 1900 |
1000 | 0.4 | 50 | 2300*1700*2100 | 2100 |
1200 | 0.4 | 50 | 2500*1800*2200 | 2300 |
1500 | 0.4 | 50 | 2500*1860*2300 | 2600 |
1800 | 0.4 | 50 | 3000*2000*2300 | 4000 |
2000 | 0.4 | 50 | 3000*2000*2300 | 5000 |
2500 | 0.4 | 50 | 4000*2438*2500 | 6000 |
3000 | 0.4 | 50 | 6000*2438*2500 | 7000 |
Среднее напряжение | ||||
1000 | 6/10.5 | 50/60 | 3000*2438*2500 | 3500 |
1200 | 6/10.5 | 50/60 | 4000*2438*2500 | 3900 |
1500 | 6/10.5 | 50/60 | 4000*2438*2500 | 4500 |
1600 | 6/10.5 | 50/60 | 5000*2438*2500 | 5000 |
1800 | 6/10.5 | 50/60 | 5000*2438*2500 | 6500 |
2000 | 6/10.5 | 50/60 | 6000*2438*2500 | 7500 |
2200 | 6/10.5 | 50/60 | 6000*2438*2500 | 8000 |
2500 | 6/10.5 | 50/60 | 6000*2438*2500 | 10000 |
3000 | 6/10.5 | 50/60 | 7000*2438*2500 | 12000 |
4000 | 6/10.5 | 50/60 | 8000*2438*2500 | 14000 |
5000 | 6/10.5 | 50/60 | 9000*2438*2500 | 15000 |
6000 | 6/10.5 | 50/60 | 12000*2438*2500 | 16000 |
7000 | 6/10.5 | 50/60 | 12000*2438*2500 | 17000 |
8000 | 6/10.5 | 50/60 | 12000*2438*2500 | 18000 |
TRANSPORT AND INSTALL
Четыре верхних угла грузовой платформы снабжены подъемными отверстиями, а четыре нижних угла снабжены роликами для облегчения погрузки, транспортировки и мобильной установки.
