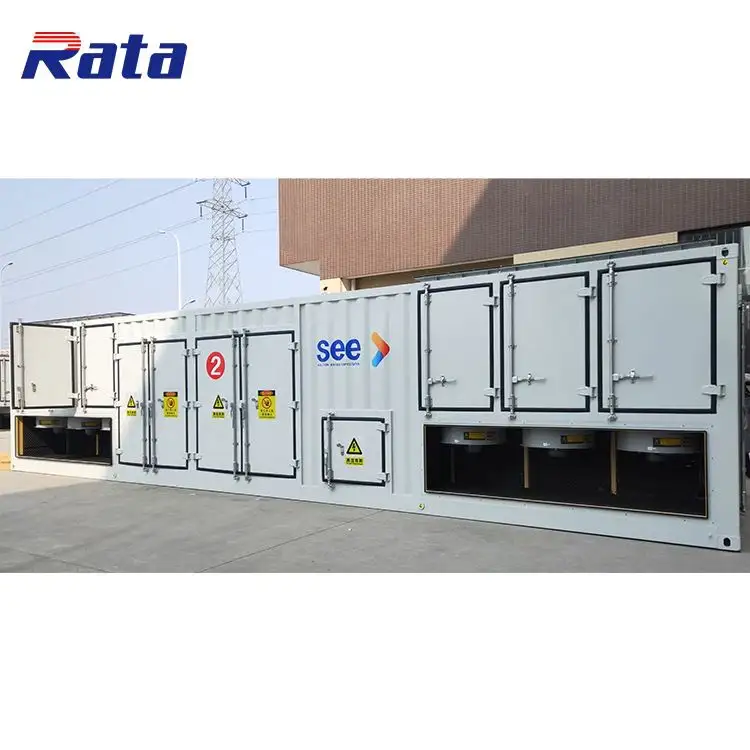

Banc de charge installé en permanence

La banque de charge permanente Rata 5000kW améliore la qualité du tube de résistance en contrôlant strictement le processus de fabrication du tube de résistance et améliore la conception du tube de résistance.

    Oops...!

    Aucune donnée de produit.

    aller à la page d'accueil

    Des inspections manuelles et des tests d'équipement ont été effectués pour garantir que le produit est qualifié à 100 %.

    1



    PRODUCT OVERVIEW


    Le banc de charge permanent installé Rata 5000kW améliore la qualité du tube de résistance en contrôlant strictement le processus de fabrication du tube de résistance et améliore la conception du tube de résistance. De plus, selon les exigences des clients, le logiciel de contrôle intelligent qui peut mettre l'inducteur en service permet d'utiliser le tube de résistance de manière équilibrée, d'empêcher le vieillissement de divers composants et d'atteindre véritablement l'objectif de prolonger la durée de vie globale du banc de charge. Par conséquent, la charge permanente Rata de 5 000 kW peut pleinement répondre à l'utilisation à long terme de la banque



    PRODUCT PICTURE




    product-750-750



    PRODUCT PICTURE




    product-750-1133



    APPLICATION SCENARIO


    product-750-569



    PARTIAL PARAMETERS




    Remarque : tous les paramètres sont fournis à titre indicatif uniquement et peuvent être personnalisés

    Nom du produit

    banc de charge permanent

    Caractéristiques

    R5000kW/10,5kV/400V/50Hz

    Formation

    Un banc de charge (comprenant une charge de résistance sèche, des composants de contrôle électrique, un système de mesure et de contrôle)

    Étape de chargement

    Selon les besoins du client

    Connexion de charge

    Barre de cuivre

    Résistance

    Chaque élément de résistance : impédance d'isolement DC1000V/100MΩ ; ci-dessus

    Tenue à une tension alternative de 2000 V pendant 5 minutes

    Erreur de résistance de chaque tube de résistance:±3%

    Contrôle de charge

    Le contrôle manuel local, le contrôle automatique local ou le contrôle automatique à distance peuvent être sélectionnés

    Précision de chargement

    Inférieur ou égal à 3%

    Équilibrage triphasé

    Degré de déséquilibre inférieur ou égal à 3%

    Pas minimum

    1kW

    Mode de fonctionnement

    Travail continu

    Protection de charge

    Protection contre les courts-circuits, les surintensités, les températures élevées et les pannes de ventilateur

    Alimentation externe

    TN-C, 380 V/50 Hz

    Mode de refroidissement

    Refroidissement par air pulsé, sortie d'air latérale ou sortie d'air supérieure

    Classe d'isolation

    F

    Précision de mesure

    La précision d'affichage est de 0,5, la précision d'échantillonnage est de 0.2

    Affichage des paramètres électriques

    Tension triphasée, courant triphasé, fréquence, puissance, etc.

    Mode de montée en tension

    Réalisé par transformateur

    Extension de charge

    Extension parallèle de conteneurs à chargement multiple

    Standard

    Conforme aux normes internationales, aux normes des navires, aux normes militaires et aux normes de télécommunication

    Transport

    Le banc de charge est doté d'un trou de levage porteur, qui répond aux exigences du transport longue distance

    Couleur

    Personnalisé

    Température ambiante

    -20℃ à 50℃

    Humidité

    Jusqu'à 100%

    Altitude

    Jusqu'à 2500 m

    Pression atmosphérique

    86 à 106 kPa



    MORE SPECIFICATIONS




    Remarque : tous les paramètres sont fournis à titre indicatif uniquement et peuvent être personnalisés

    Puissance (kW)

    Tension (kV)

    Fréquence (Hz)

    Taille (mm, L * l * H)

    Poids (kg)

    Basse tension

    100

    0.4

    50

    1100*900*1000

    320

    200

    0.4

    50

    1350*1100*1100

    450

    300

    0.4

    50

    1500*1200*1200

    650

    400

    0.4

    50

    1700*1500*1500

    830

    500

    0.4

    50

    1700*1600*1600

    950

    600

    0.4

    50

    1800*1600*1600

    1150

    800

    0.4

    50

    1900*1800*1700

    1900

    1000

    0.4

    50

    2300*1700*2100

    2100

    1200

    0.4

    50

    2500*1800*2200

    2300

    1500

    0.4

    50

    2500*1860*2300

    2600

    1800

    0.4

    50

    3000*2000*2300

    4000

    2000

    0.4

    50

    3000*2000*2300

    5000

    2500

    0.4

    50

    4000*2438*2500

    6000

    3000

    0.4

    50

    6000*2438*2500

    7000

    Moyenne tension

    1000

    6/10.5

    50/60

    3000*2438*2500

    3500

    1200

    6/10.5

    50/60

    4000*2438*2500

    3900

    1500

    6/10.5

    50/60

    4000*2438*2500

    4500

    1600

    6/10.5

    50/60

    5000*2438*2500

    5000

    1800

    6/10.5

    50/60

    5000*2438*2500

    6500

    2000

    6/10.5

    50/60

    6000*2438*2500

    7500

    2200

    6/10.5

    50/60

    6000*2438*2500

    8000

    2500

    6/10.5

    50/60

    6000*2438*2500

    10000

    3000

    6/10.5

    50/60

    7000*2438*2500

    12000

    4000

    6/10.5

    50/60

    8000*2438*2500

    14000

    5000

    6/10.5

    50/60

    9000*2438*2500

    15000

    6000

    6/10.5

    50/60

    12000*2438*2500

    16000

    7000

    6/10.5

    50/60

    12000*2438*2500

    17000

    8000

    6/10.5

    50/60

    12000*2438*2500

    18000



    DESIGN DRAWINGS




    product-750-331



    TRANSPORT AND INSTALL




    product-750-340

    Les quatre coins supérieurs du banc de charge sont dotés de trous de levage et les quatre coins inférieurs sont dotés de rouleaux pour faciliter le chargement, le transport et l'installation mobile.



    BUSBAR INSTALLATION SPECIFICATION


    (1) Vérifiez la qualité du bus et de ses accessoires et n'installez pas de produits non qualifiés.

    (2) Les fixations pour la connexion du bus doivent être des boulons, des écrous et des rondelles galvanisés conformes aux normes nationales.

    (3) La surface de contact doit être maintenue propre et enduite de vaseline neutre ou de graisse composée.

    (4)Lorsque le bus est placé horizontalement, le boulon traversant doit être fileté de bas en haut. Dans d'autres cas, l'écrou doit être placé du côté de la maintenance et la longueur du boulon doit exposer 2 à 3 filets de l'écrou.

    (5) Il doit y avoir des rondelles des deux côtés du boulon, il doit y avoir une distance libre de plus de 3 mm entre les rondelles des boulons adjacents et le côté de l'écrou doit être équipé de rondelles élastiques ou de contre-écrous.

    (6) Le boulon doit être sollicité uniformément sans contrainte supplémentaire sur la borne électrique.

    (7) La surface de contact doit être étroitement connectée avec 0,05 mm × Vérifiez avec une jauge d'épaisseur de 10 mm. Si la largeur du bus est de 60 mm ou plus, 6 mm ne doivent pas être insérés, et si la largeur du bus est inférieure à 60 mm, 4 mm ne doivent pas être insérés.

    (8) La fixation entre le matériel de fixation du bus et l'isolateur de poteau doit être plate et ferme, et le bus qu'il supporte ne doit pas être soumis à des contraintes supplémentaires.

    (9)Lorsque le courant de fonctionnement du bus est supérieur à 1 500 A, les accessoires fixes ou autres accessoires de support de chaque bus CA de phase ne doivent pas former un circuit magnétique fermé, sinon des accessoires fixes non magnétiques ou d'autres mesures doivent être adoptés conformément aux réglementations de conception.

    (10)Lorsque le bus est placé horizontalement, la plaque de pression supérieure de l'attelle de support de bus doit maintenir un espace de 1 à 1,5 mm avec le bus. Lorsque le bus est placé verticalement, la plaque de pression supérieure doit maintenir un espace de 1,5 à 2 mm avec le bus.

    (11) Le point mort fixe du bus sur le poteau isolant doit être situé sur toute la longueur du bus ou au milieu entre deux compensateurs de bus.

    (12) Le dispositif de fixation de la barre omnibus doit être exempt de bords et de coins importants pour éviter toute décharge de pointe.

    (13)Un espace de même épaisseur doit être maintenu entre plusieurs bus rectangulaires, et il doit y avoir un espace de plus de 3 mm entre les joints de deux joints de bus adjacents, qui ne doivent pas se toucher.

    (14) Le support doit être fermement installé, le bus doit être correctement placé conformément au schéma de section, à la séquence de phase, au numéro, à la direction et au marquage, et le jeu longitudinal de chaque coque de phase doit être uniformément réparti.

    (15)Les parois intérieures et extérieures du bus et des isolateurs doivent être nettoyées et il ne doit rester aucun résidu dans la coque.
